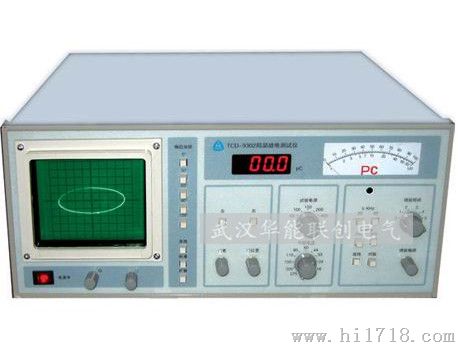

产品简介
该仪器是根据IEC270标准，利用脉冲电流法原理研制而成，并采用的干扰组件和的门显示电路，干扰能力强，并具有四种高频椭圆扫描，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
产品特性
1、局部放电检测系统纯程控工作方式
2、全汉字菜单提示
3、自动校准、自动同步、自动电压记录、自动测量保存回放
产品别称
局部放电测试仪、局部放电检测仪、局放仪、局部放电测试系统
技术参数
1、可测试品的电容范围：6ｐF~250ｕF；
2、椭圆扫描时基：
(1)、频率：50、100、150、200、400Ｈz
(2)、旋转：以30度为一档，可旋转120度
(3)、工作方式：标准－扩展－直线
(4)、高频时基椭圆的输入电压范围：13~275Ｖ；
3、显示单元，采用100×80mm矩形示波管，有亮度与聚焦调节旋钮；
4、具有辅助识别放电脉冲相位的标志系统；
5、工作电源 220V±10% 工频；
6、体 积：440×430×180mm；
7、重 量：约15Kg；
仪器整套产品包括：
1、输入阻，1~12号任选，7R号测长电缆用；
2、视在放电量器校准器（JZF－10校正电量发生器，局放仪校正脉冲发生器）任选；
3、LB系列工频、中频滤波器；
4、P系列三倍频感应试验设备；
5、无局放电阻分压器：50KV、100KV、150KV、200KV任选；
6、无局放耦合电容系列；
7、YDTW无局放试验变压器系列；
8.、工频试验控制台。
注：以上产品可由客户自选配套
