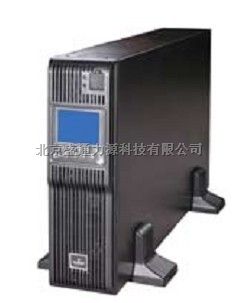

UHA1R-0100L

UHA1R-0100L艾默生ups电源

本表由艾默生UPS销售部提供

型号 艾默生UHA1R-0010L

变换类型 双变换在线式

输入参数 　

整流器类型 IGBT整流

额定电压 220Vac单相三线

输入电压范围 120Vac～280Vac

输入频率范围 40Hz～70Hz

输入功率因数 >=0.99

本表由艾默生UPS销售部提供

电池　 　

标机电池后备时间 >=4 分钟

外置电池模块型号 U08-09C1-03 2×4×12V×9.0Ah

UHA1R-0100L艾默生ups电源

电池模块规格(mm) 430W×500D×85H ，26KG

电池电压 48V

输出参数 　

额定功率 1000VA/900W

电压稳定度 220/230/240Vac (用户可设置)

频率稳定度 50Hz或60Hz；±0.1Hz

输出电压波形畸变率 < 3%线性负载 < 5% 非线性负载

负载峰值因数 3:1 (满足 I EC 62040-3)

阶跃型负载能力 1

过载能力(% 额定负载 150%，60s

系统参数及标准 　

安装方式 机架式/塔式兼容

整机效率 U p to 90%

切换时间 0

噪声 <50 dB

安规 I EC/EN62040-1-1

电磁兼容 I EC/EN/A S 62040-2 2nd Ed =CISPR22

浪涌保护 满足I EC/EN 61000-4-5)

防护类型 I P20

体积(mm) 430W×500D×85H

重量(Kg) 9

保修 3年

通信及管理 　

接口类型 USB/智能卡槽(干接点卡/干接点扩展卡/SIC 卡/M odbus卡/485卡)

环境参数 　

运行温度 0～+40 ℃

相对湿度 0～95% 无冷凝

海拔高度 <1500m，(超过1500m时参照GB/T3859.2降额使用)

本表由艾默生UPS销售部提供

选件清单 　

U08-09C1-03 2U，适用于1-2K机器用，内含8节 12V电池

SIC卡 网络监控SIC卡，用于远程TCP/I P的Web监控，支持远程关机。具备扩展网

口，可接入温湿度传感器

UHA1R-0100L艾默生ups电源

干节点卡 UPS用干节点卡，提供四路继电器信号输出及三路开关量输入

M O DB US卡 UPS用M O DB US组件，用于接入B MS楼宇监控系统

485卡 485卡，用于UPS与RDU -A机房智能监控单元的连接或并机系统的级联通讯

导轨/支架

伸缩导轨，适用于各种服务器机柜，承重50Kg

UHA1R-0100L艾默生ups电源

温度传感器

带LCD显示温度传感器，可接入SIC卡

温湿度传感器

带LCD显示温湿度传感器，可接入SIC卡

Sitemonitor软件 网络版监控软件，分为5节点、5-20节点、无限制版的负载类型是电阻性负载，尽量不要在UPS上接电动机、大功率变压器等电感性负载。电感性负载的启动电流一般会达到额定电流的3~4倍，会引起UPS的瞬时超载，影响UPS的寿命（开关电源等电容性负载启动电流也比较大）。
UPS不间断电源、警报体系、应急照明体系、邮电通信、电力体系、电厂电站的开关操控及事端处置、银行不间断体系、电话和电讯设备、电动玩具、消防,安全防卫体系、医疗设备、太阳能体系、船只设备、操控设备、电子仪器及其它备用电源.系列商品具有的蓄电池科技之功用。在安全的运用环境时，免保护，免加水，可重覆循环运用。电槽外壳经超音波特别密封，置放时不受方向、位置之约束，除依打印字体方向置放外，亦能够倒竖放置、横向放置等各种放置方法，均不影响其安全与功用。以特别配方的铅钙耐蚀合金及全自动化制作，质量安稳商品不会发生风险气体。精细技能配方，运用寿命长，自行放电率极低，具有的运用牢靠度。具有优胜的安全性，特别的低阻抗度，回充简单，能量的输出发扬至。运用耐燃原料电槽，契合UL 94V-0。可CYCLESTANDBY等特别功用运用．高率放电功能优良。深度放电後亦可回复充电。电池於制作完结後，有必要经过紧密之容量侦测。经过ISO9002、9001、14001。经过UL安全。航空运输符IATA/ICAO A67条款。水路运输契合非风险物品MG27批改种类．公路运输契合【Dry charge】49CFR 171-189答应.
恒压限流充电：恒压限流充电主要是为了补救恒压充电时初期充电电流过大的缺点(方法同恒压充电)而出现的充电方法，它用在充电电源和被充蓄电池之间串联一电阻(限流电阻)的方法来自动调节充电电流。当充电电流过大时，限流电阻上的压降也大，从而减小了充电电压；当充电电流小时，限流电阻上的压降也很小，这样，就自动调节了充电电流，使之不超过某个限度。然而这降低了能量的利用率，使大量能量消耗在限流电阻上，在能源越来越紧张的今天，不利于节约资源。　　　　快速充电：是近随着电动汽车等设施所使用蓄电池需要快速充电而出现的，也更能接近蓄电池的理想充电曲线，主要的方式有脉冲充电和变电压间歇充电。　　　　由于在线式UPS电源的蓄电池时刻要挂在直流母线上，这样就限制了对UPS蓄电池充电有些充电方式是不能使用的，综合以上各个充电方法的优缺点，本文中对蓄电池充电采用分阶段充电方式，在开始阶段采用大电流恒流充电，当蓄电池荷电量达到一个阶段后，采用小的电流恒流充电，后转为恒压充电，将直流母线电压稳定在浮充电压值。并检测环境温度，根据稳定的变化，对蓄电池的浮充电压进行温度补偿，防止蓄电池出现过充或者欠充。本文所涉及到的UPS电源采用12伏的阀控式铅酸蓄电池，设定终止放电电压为10．5V，浮充电压为13．5V。在充电过程中，根据蓄电池特性设定初始充电电流，当蓄电池电压达到标称值后，降低充电电流，继续恒流充电，直到到达浮充电压，切换为恒压充电，并将直流母线电压稳定在浮充电压。
