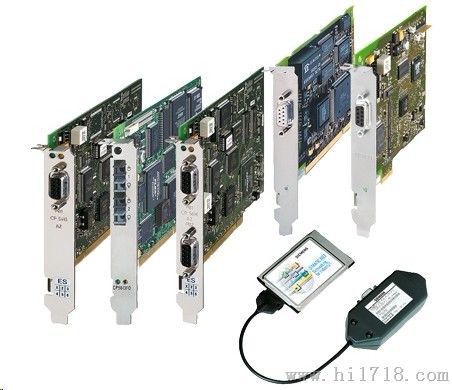

CP5614 A2 是配有微处理器的 PCI 插卡 (Universal Key 5V/3.3V)，此卡将 SIMATIC PG/PC 和带有 PCI 插槽的 PC 连接到速率达 12 Mbit/s 的 PROFIBUS。 其中，CP 既可为 DP 主站，也可为 DP 从站。因此，可用 PROFIBUS 卡将分层结构的两个不同 PROFIBUS 网络连接到 PC，并交换数据。 用 CP 5614 A2 支持 PC 上的高性能控制任务。 插卡被安装在使用 PCI 连接技术的计算机平台上，例如 IPC、台式 PC 或服务器系统。
特性
■ 通讯服务：
- 等级为 1 和 2 的 PROFIBUS DP 主站和符合 IEC
61158/61784 的 DP 从站
- 与 STEP 5 或 STEP 7 进行 PG/OP 通讯
- 与软件产品 S7-5613 进行 S7 通讯
- 基于 FDL 接口的开放式通讯 (SEND/RECEIVE 功
能)
- 符合 IEC 61158/61784 的 PROFIBUS FMS 与软件
产品 FMS-5613
■ 对组件的安装、调试与运行诊断的方法极为丰富
■ 采用事件及筛选机制，可减轻主机 CPU 的负担
■ 多 4 个 CP 的多协议及并行工作模式
■ 相应的 OPC 服务器及设计工具包含在相关通讯软
件的供货范围之内
用途
■ DP 主站和 DP 从站的一个插槽
由于其独立性，能以不同的 PROFIBUS 总线参数运行两个 PROFIBUS 网络。
■ 快速的过程数据交换
通过直接进入硬件的双端口 RAM 访问过程数据
■ PG/PC 的高计算能力
通过预处理硬件上的通讯减轻主机 CPU 的负担
■ 使用不同的操作系统环境
驱动器作为不同操作系统环境移植的源代码
■ 用于运动控制领域
通过等距模式进行实时数据交换
■ 迅速调试
利用 Plug & Play 进行简便地安装和调试
