西门子CPU313C-2DP

产品价格：: 电议

产品型号：: 6ES7313-6CF03-0AB0

供应商等级：: 免企业未认证

经营模式：: 贸易商

企业名称：: 上海翰粤自动化技术有限公司

所属地区：: 上海市

发布时间：: 2013/3/6 20:50:58

产品搜索

最新产品

: 西门子紫色电缆; 电议

: 西门子DP总线; 电议

: 西门子CP5614 A2网卡; 电议

: 西门子CP5711网卡; 电议

: 西门子CPU314C-2DP; 电议

: 西门子CPU313C-2DP; 电议

产品信息

手机访问

扫一扫
进入手机店铺

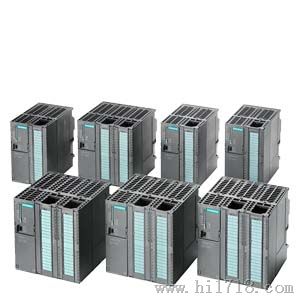

西门子CPU313C-2DP,6ES7313-6CF03-0AB0 CPU313C-2 DP, 16DI/16DO, 64 KB

上海翰粤自动化系统有限公司是一家从事西门子数控系统和驱动产品销售、维修、服务、培训的工程服务公司，公司的销售及技术人员均由前西门子资深员工组成，能为用户提供高效的优质服务。

欢迎您来电咨询高品质西门子驱动和自动化产品价格

上海翰粤自动化系统有限公司

联系人：黄政银（销售工程师）
24小时销售技术服务热线：186 2199 8276

电话： 021 - 6053 1200
地址（ Add ）：上海市松江区思贤路2399弄（润峰苑）137号

-

SIMATIC S7-300，CPU 313C-2DPCOMPACT CPU，带MPI，16 DI/16 DO，3 个快速计数器（30 KHZ），集成 DP接口，

一般信息

硬件产品状态

01

固件版本

V2.6

附带程序包的

工程系统

STEP 7 从 5.3 起 + SP2+ 硬件更新

电源电压

DC 24 V

是

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

电源导线的外部保险装置（推荐）

LS 开关，类型 C，小值 2 A；LS 开关，类型 B，小值 4 A

负载电压 L+

额定值 (DC)

24 V

允许范围，下限 (DC)

20.4 V

允许范围，上限 (DC)

28.8 V

数字输入端

负载电压 L+

额定值 (DC)

24 V

反极性保护

是

数字输出端

负载电压 L+

额定值 (DC)

24 V

反极性保护

否

输入电流

耗用电流（额定值）

900 mA

耗用电流（空载），典型值

100 mA

接通电流，典型值

11 A

I2t

0.7 A2·s

来自电源电压 L+，值

900 mA

数字输入端

来自负载电压 L+（空载），值

70 mA

数字输出端

来自负载电压 L+，值

100 mA

功率损失

功率损失，典型值

10 W

存储器

工作存储器

集成

64 kbyte

可扩展

否

装载存储器

插拔式 (MMC)

是

插拔式 (MMC)，值

8 Mbyte

MMC 上的数据管理（在上编程后），小值

10 a

缓冲

存在

是; 通过 MMC 担保（免维护）

不带电池

是; 程序和数据

CPU-处理时间

对于位运算，典型值

0.1 μs

对于位运算，值

0.2 μs

对于词运算，典型值

0.2 μs

对于定点计算，典型值

2 μs

对于浮点计算，典型值

3 μs

CPU-组件

组件数量（总计）

1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的数量。

DB

数量，值

511; 数字范围： 1 至 511

容量，值

16 kbyte

FB

数量，值

1024; 数字范围：0 至 2047

容量，值

16 kbyte

FC

数量，值

1024; 数字范围：0 至 2047

容量，值

16 kbyte

OB

容量，值

16 kbyte

可用循环 OB 数量

1; OB 1

时间报警 OB 数量

1; OB 10

延迟报警 OB 数量

1; OB 20

唤醒警告 OB 数量

1; OB 35

过程报警 OB 数量

1; OB 40

DPV1 报警 OB 的数量

3; OB 55、56、57

启动 OB 数量

1; OB 100

异步错误 OB 数量

5; OB 80、82、85、86、87

同步错误 OB 数量

2; OB 121、122

嵌套深度

每个优先等级

8

错误 OB 中的附加等级

4

计数器、定时器及其剩磁

S7 计数器

数量

256

在不带电池的情况下保留

可调整

是

下限

0

上限

255

已预设

8

剩磁

可调整

是

下限

0

上限

255

已预设

8

计数范围

下限

0

上限

999

IEC 计数器

存在

是

类型

SFB

数量

不限制（只通过 RAM 进行限制）

S7 时间

数量

256

在不带电池的情况下保留

可调整

是

下限

0

上限

255

剩磁

可调整

是

下限

0

上限

255

已预设

无剩余

时间范围

下限

10 ms

上限

9990 s

IEC 计时器

存在

是

类型

SFB

数量

不限制（只通过 RAM 进行限制）

数据范围及其剩磁

可保留数据范围，全部

全部

标记

数量，值

256 byte

存在剩磁

是; MB 0 至 MB 255

预设剩磁

MB 0 至 MB 15

定时标记数量

8; 1 个标记字节

数据组件

数量，值

511; 数字范围： 1 至 511

容量，值

16 kbyte

可调整剩磁

是; 在 DB 中不保持特征

预设剩磁

是

本地数据

每个优先等级，值

510 byte

地址范围

外设地址范围

输入端

1 kbyte

输出端

1 kbyte

分布式

输入端

1006 byte; 值

输出端

1006 byte; 值

过程映像

输入端

128 byte

输出端

128 byte

集成通道的默认地址

数字输入端

124.0 至 125.7

数字输出端

124.0 至 125.7

数字通道

输入端

8064

输出端

8064

输入端，其中集中式

1008

输出端，其中集中式

1008

模拟通道

输入端

503

输出端

503

输入端，其中集中式

248

输出端，其中集中式

248

硬件扩展

组件载体，值

4

每个组件载体的组件，值

8; 在模块载体 3 内多 7 个

扩展设备，值

3

DP 主站数量

集成

1

关于 CP

4

可运行的 FM 和 CP 数量（建议）

FM

8

CP，点对点

8

CP，LAN

6

时间

时钟

硬件时钟（实时时钟）

是

可缓冲和同步

是

每日偏差，值

10 s

缓冲持续时间

6 wk

运行时间计数器

数量

1

数字/数字条

0

值域

0 至 2 的 31 次方小时（在使用 SFC 101 时）

间隔尺寸

1 小时

保留

是

时间同步

提供支持

是

在 MPI 上，主站

是

在 MPI 上，从站

是

在 DP 上，主站

是; 在 DP 从站中只是时间从站

在 DP 上，从站

是

在 AS 中，主站

是

数字输入

数量/二进制输入端

16

可用来实现技术功能的输入端

12

集成通道 (DI)

16

输入特性符合 IEC 61131，类型 1

是

可同时控制的输入端数量

水平安装位置

可达 40 ℃，值

16

可达 60 ℃，值

8

垂直安装位置

可达 40 ℃，值

8

技术功能

屏蔽，值

100 m

未屏蔽，值

不允许

标准 DI

屏蔽，值

1000 m

未屏蔽，值

600 m

输入电压

额定值，DC

24 V

对于信号“0”

-3 至 +5 V

对于信号“1”

15 至 30 V

输入电流

对于信号“1”，典型值

9 mA

输入延迟（输入电压为额定值时）

对于标准输入端

可参数化

是; 0.1 / 0.3 / 3 / 15 ms

额定值

3 ms

对于计数器/技术功能

从“0”到“1”时，值

16 μs

导线长度

屏蔽导线长度，值

1000 m; 100 m 用于技术功能

未屏蔽导线长度，值

600 m; 用于技术功能：否

数字输出

数量/二进制输出端

16

其中的快速输出端

4

集成通道 (DO)

16

功能性/抗短路

是; 电子脉冲

响应阈，典型值

1 A

感应式关闭电压的限制

L+ (-48 V)

照明负载，值

5 W

控制数字输入

是

负载电阻范围

下限

48 Ω

上限

4 kΩ

输出电压

对于信号 “1”，小值

L+ (-0.8 V)

输出电流

对于信号“1”的额定值

500 mA

针对信号“1”的允许范围，小值

5 mA

针对信号“1”的允许范围，值

0.6 A

针对信号“1”的小负载电流

5 mA

针对信号“0”的剩余电流，值

0.5 mA

2 个输出端的并联开关

用于增加功率

否

用于冗余控制负载

是

开关频率

电阻负载时的值

100 Hz

电感负载时的值

0.5 Hz

照明负载时的值

100 Hz

电阻负载的脉冲输出端，值

2.5 kHz

输出端的总电流（每组）

水平安装位置

可达 40 ℃，值

3 A

可达 60 ℃，值

2 A

垂直安装位置

可达 40 ℃，值

2 A

导线长度

屏蔽导线长度，值

1000 m

未屏蔽导线长度，值

600 m

模拟输入

集成通道 (AI)

0

模拟输出

集成通道 (AO)

0

传感器

可连接传感器

双线传感器

是

允许的闭路电流（双线传感器）值

1.5 mA

接口

USB 接口数量

0

并行接口数量

0

20 mA 接口数量 (TTY)

0

RS 232 接口数量

0

RS 422 接口数量

0

其他接口数量

0

MPI

导线长度，值

50 m; 无中继器

1. 接口

接口类型

集成 RS 485 接口

物理组成

RS 485

电位隔离

否

接口处的电源供应（15 至 30 V DC），值

200 mA

功能性

MPI

是

DP 主站

否

DP 从站

否

点对点联结

否

MPI

连接数量

8

传输速率，值

187.5 kbit/s

服务

PG/OP 通讯

是

路由

是

数据通讯

是

S7 基础通讯

是

S7 通讯

是

S7 通讯，作为客户机

否

S7 通讯，作为服务器

是

2. 接口

接口类型

集成 RS 485 接口

物理组成

RS 485

电位隔离

是

接口处的电源供应（15 至 30 V DC），值

200 mA

连接源数量

8

功能性

MPI

否

DP 主站

是

DP 从站

是

PROFINET IO 控制器

否

PROFINET CBA

否

局部操作网络

否

DP 主站

连接数量，值

8; 对于 PG/OP 通讯

传输速率，值

12 Mbit/s

DP 从站数量，值

32

服务

PG/OP 通讯

是

路由

是

数据通讯

否

S7 基础通讯

是; 仅智能块

S7 通讯

是

S7 通讯，作为客户机

否

S7 通讯，作为服务器

是

等距离支持

是

等时模式

否

SYNC/FREEZE

是

激活/禁用 DP 从站

是

直接数据交换（横向连接）

是

DPV1

是

地址范围

输入端，值

1 kbyte

输出端，值

1 kbyte

每个 DP 从站的有效数据

输入端，值

244 byte

输出端，值

244 byte

DP 从站

连接数量

8

GSD 文件

您可以从以下网页中获得新的 GSD文件：https://www.siemens.de/profibus-gsd

传输速率，值

12 Mbit/s

自动波特率搜索

是; 只对于被动接口

地址范围，值

32

每个地址范围的有效数据，值

32 byte

服务

PG/OP 通讯

是

路由

是; 只对于主动接口

数据通讯

否

S7 基础通讯

否

S7 通讯

是

S7 通讯，作为客户机

否

S7 通讯，作为服务器

是

直接数据交换（横向连接）

是

DPV1

否

传输存储器

输入端

244 byte

输出端

244 byte

通讯功能

PG/OP 通讯

是

数据通讯

提供支持

是

GD 圈数量，值

4

GD 包数量，值

4

GD 包数量，发送器，值

4

GD 包数量，接收器，值

4

GD 包大小，值

22 byte

GD 包大小（一致性），值

22 byte

S7 基础通讯

提供支持

是

每个任务的有效数据，值

76 byte

每个任务的有效数据（一致性），值

76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET作为服务器）

S7 通讯

提供支持

是

作为服务器

是

作为客户端

是; 通过 CP 和可装载 FB

每个任务的有效数据，值

180 kbyte; 对于 PUT/GET

每个任务的有效数据（一致性），值

64 byte

S5 兼容通讯

提供支持

是; 通过 CP 和可装载 FC

连接数量

全部

8

可应用于 PG 通讯

7

为 PG 通讯预留

1

可调整用于 PG 通讯，小值

1

可调整用于 PG 通讯，值

7

可用于 OP 通讯

7

为 OP 通讯预留

1

可调整用于 OP 通讯，小值

1

可调整用于 OP 通讯，值

7

可应用于 S7 基本通讯

4

为 S7 Basis 通讯预留

0

可调整用于 S7 Basis 通讯，小值

0

可调整用于 S7 基本通讯，值

4

可用于路由

4; 值

S7 消息功能

消息功能的可注册站点数量，值

8

过程诊断消息

是

同时间活动的报警 S 组件，值

20

调试功能测试

组件状态

是

各个步骤

是

停止点数量

2

状态/控制

变量状态/控制

是

变量

输入、输出、标记、DB、计时器、计数器

变量数量，值

30

其中的变量状态，值

30

其中的变量控制，值

14

强制

是

强制，变量

输入、输出

变量数量，值

10

诊断缓冲器

存在

是

条目数量，值

100

可调整

否

报警/诊断/状态信息

诊断显示 LED

数字输出状态显示（绿色）

是

数字输入状态显示（绿色）

是

集成功能

计数器数量

3; 3 通道（参见手册“技术功能”）

计数频率（计数器），值

30 kHz

频率测量

是

频率计数量

3; 3 通道至 30 kHz（参见手册“技术功能”）

控制定位

否

集成的功能组件（调节）

PID 控制器（参见手册“工艺功能”）

PID 调节器

是

脉冲输出端的数量

3; 3 通道至 2.5 kHz（参见手册“工艺功能”）

极限频率（脉冲）

2.5 kHz

电位隔离

数字输入电位隔离

是

在通道之间

否

在通道和背板总线之间

是

数字输出电位隔离

是

在通道之间

是

在通道之间，分组点数

8

在通道和背板总线之间

是

允许的电位差

在不同电路之间

DC 75 V/AC 60 V

绝缘

绝缘测试，使用

DC 600 V

组态

组态软件

STEP 7

是; V5.3 SP2 附带硬件更新

编程

操作备用装置

参见操作列表

箝位层

8

编程语言

KOP

是

FUP

是

AWL

是

SCL

是

GRAPH

是

HiGraph®

是

软件库

系统功能 (SFC)

参见操作列表

系统功能组件 (SFB)

参见操作列表

技术保护

用户程序保护/密码保护

是

尺寸

宽度

120 mm

高度

125 mm

深度

130 mm

重量

重量，约

566 g

电源模板
6ES7307-1BA00-0AA0	电源模块(2A)
6ES7307-1EA00-0AA0	电源模块(5A)
6ES7307-1KA01-0AA0	电源模块(10A)
CPU
6ES7312-1AE13-0AB0	CPU312，32K内存
6ES7312-5BE03-0AB0	CPU312C，32K内存 10DI/6DO
6ES7313-5BF03-0AB0	CPU313C，64K内存 24DI/16DO / 4AI/2AO
6ES7313-6BF03-0AB0	CPU313C-2PTP，64K内存 16DI/16DO
6ES7313-6CF03-0AB0	CPU313C-2DP，64K内存 16DI/16DO
6ES7314-1AG13-0AB0	CPU314,96K内存
6ES7314-6BG03-0AB0	CPU314C-2PTP 96K内存 24DI/16DO / 4AI/2AO
6ES7314-6CG03-0AB0	CPU314C-2DP 96K内存 24DI/16DO / 4AI/2AO
6ES7315-2AG10-0AB0	CPU315-2DP, 128K内存
6ES7315-2EH13-0AB0	CPU315-2 PN/DP, 256K内存
6ES7317-2AJ10-0AB0	CPU317-2DP,512K内存
6ES7317-2EK13-0AB0	CPU317-2 PN/DP,1MB内存
6ES7318-3EL00-0AB0	CPU319-3 PN/DP,1.4M内存
内存卡
6ES7 953-8LF20-0AA0	SIMATIC Micro内存卡 64kByte(MMC)
6ES7 953-8LG11-0AA0	SIMATIC Micro内存卡128KByte(MMC)
6ES7 953-8LJ20-0AA0	SIMATIC Micro内存卡512KByte(MMC)
6ES7 953-8LL20-0AA0	SIMATIC Micro内存卡2MByte(MMC)
6ES7 953-8LM20-0AA0	SIMATIC Micro内存卡4MByte(MMC)
6ES7 953-8LP20-0AA0	SIMATIC Micro内存卡8MByte(MMC)
开关量模板
6ES7 321-1BH02-0AA0	开入模块（16点，24VDC）
6ES7 321-1BH10-0AA0	开入模块（16点，24VDC）
6ES7 321-1BH50-0AA0	开入模块（16点，24VDC，源输入）
6ES7 321-1BL00-0AA0	开入模块（32点，24VDC）
6ES7 321-7BH01-0AB0	开入模块（16点，24VDC，诊断能力）
6ES7 321-1EL00-0AA0	开入模块（32点，120VAC）
6ES7 321-1FF01-0AA0	开入模块（8点，120/230VAC）
6ES7 321-1FF10-0AA0	开入模块（8点，120/230VAC）与公共电位单独连接
6ES7 321-1FH00-0AA0	开入模块（16点，120/230VAC）
6ES7 321-1CH00-0AA0	开入模块（16点，24/48VDC）
6ES7 321-1CH20-0AA0	开入模块（16点，48/125VDC）
6ES7 322-1BH01-0AA0	开出模块（16点，24VDC）
6ES7 322-1BH10-0AA0	开出模块（16点，24VDC）高速
6ES7 322-1CF00-0AA0	开出模块（8点，48-125VDC）
6ES7 322-8BF00-0AB0	开出模块（8点，24VDC）诊断能力
6ES7 322-5GH00-0AB0	开出模块（16点，24VDC，独立接点，故障保护）
6ES7 322-1BL00-0AA0	开出模块（32点，24VDC）
6ES7 322-1FL00-0AA0	开出模块（32点，120VAC/230VAC）
6ES7 322-1BF01-0AA0	开出模块（8点，24VDC，2A）
6ES7 322-1FF01-0AA0	开出模块（8点，120V/230VAC）
6ES7 322-5FF00-0AB0	开出模块（8点，120V/230VAC，独立接点）
6ES7 322-1HF01-0AA0	开出模块（8点,继电器,2A）
6ES7 322-1HF10-0AA0	开出模块（8点,继电器,5A，独立接点）
6ES7 322-1HH01-0AA0	开出模块(16点,继电器)
6ES7 322-5HF00-0AB0	开出模块（8点,继电器,5A，故障保护）
6ES7 322-1FH00-0AA0	开出模块（16点，120V/230VAC）
6ES7 323-1BH01-0AA0	8点输入，24VDC；8点输出，24VDC模块
6ES7 323-1BL00-0AA0	16点输入，24VDC；16点输出，24VDC模块
模拟量模板
6ES7 331-7KF02-0AB0	模拟量输入模块(8路，多种信号)
6ES7 331-7KB02-0AB0	模拟量输入模块(2路，多种信号)
6ES7 331-7NF00-0AB0	模拟量输入模块(8路，15位)
6ES7 331-7NF10-0AB0	模拟量输入模块(8路，15位)4通道模式
6ES7 331-7HF01-0AB0	模拟量输入模块(8路，14位，快速)
6ES7 331-1KF01-0AB0	模拟量输入模块(8路, 13位)
6ES7 331-7PF01-0AB0	8路模拟量输入,16位,热电阻
6ES7 331-7PF11-0AB0	8路模拟量输入,16位,热电偶
6ES7 332-5HD01-0AB0	模拟输出模块(4路)
6ES7 332-5HB01-0AB0	模拟输出模块(2路)
6ES7 332-5HF00-0AB0	模拟输出模块(8路)
6ES7 332-7ND02-0AB0	模拟量输出模块(4路，15位)
6ES7 334-0KE00-0AB0	模拟量输入(4路RTD)/模拟量输出（2路）
6ES7 334-0CE01-0AA0	模拟量输入(4路)/模拟量输出（2路）
附件
6ES7 365-0BA01-0AA0	IM365接口模块
6ES7 360-3AA01-0AA0	IM360接口模块
6ES7 361-3CA01-0AA0	IM361接口模块
6ES7 368-3BB01-0AA0	连接电缆 (1米)
6ES7 368-3BC51-0AA0	连接电缆 (2.5米)
6ES7 368-3BF01-0AA0	连接电缆 (5米)
6ES7 368-3CB01-0AA0	连接电缆 (10米)
6ES7 390-1AE80-0AA0	导轨(480mm)
6ES7 390-1AF30-0AA0	导轨(530mm)
6ES7 390-1AJ30-0AA0	导轨(830mm)
6ES7 390-1BC00-0AA0	导轨(2000mm)
6ES7 392-1AJ00-0AA0	20针前连接器
6ES7 392-1AM00-0AA0	40针前连接器
功能模板
6ES7 350-1AH03-0AE0	FM350-1 计数器功能模块
6ES7 350-2AH00-0AE0	FM350-2 计数器功能模块
6ES7 351-1AH01-0AE0	FM351 定位功能模块
6ES7 352-1AH02-0AE0	FM352 电子凸轮控制器+组态包光盘
6ES7 355-0VH10-0AE0	FM355C 闭环控制模块
6ES7 355-1VH10-0AE0	FM355S 闭环控制系统
6ES7 355-2CH00-0AE0	FM355-2C 闭环控制模块
6ES7 355-2SH00-0AE0	FM355-2S 闭环控制模块
6ES7 338-4BC01-0AB0	SM338位置输入模块
6ES7 352-5AH00-0AE0	FM352-5高速布尔处理器
6ES7 352-5AH00-7XG0	FM352-5功能软件包
通讯模板
6ES7 340-1AH02-0AE0	CP340 通讯处理器（RS232）
6ES7 340-1BH02-0AE0	CP340 通讯处理器（20mA/TTY）
6ES7 340-1CH02-0AE0	CP340 通讯处理器（RS485/RS422）
6ES7 341-1AH01-0AE0	CP341 通讯处理器（RS232）
6ES7 341-1BH01-0AE0	CP341 通讯处理器（20mA/TTY）
6ES7 341-1CH01-0AE0	CP341 通讯处理器（RS485/RS422）
6ES7 870-1AA01-0YA0	可装载驱动 MODBUS RTU 主站
6ES7 870-1AB01-0YA0	可装载驱动 MODBUS RTU 从站
6ES7 902-1AB00-0AA0	RS232电缆 5m
6ES7 902-1AC00-0AA0	RS232电缆 10m
6ES7 902-1AD00-0AA0	RS232电缆 15m
6ES7 902-2AB00-0AA0	20mA/TTY电缆 5m
6ES7 902-2AC00-0AA0	20mA/TTY电缆 10m
6ES7 902-2AG00-0AA0	20mA/TTY电缆 50m
6ES7 902-3AB00-0AA0	RS485/RS422电缆 5m
6ES7 902-3AC00-0AA0	RS485/RS422电缆 10m
6ES7 902-3AG00-0AA0	RS485/RS422电缆 50m
6GK7 342-5DA02-0XE0	CP342-5通讯模块
6GK7 342-5DF00-0XE0	CP342-5 光纤通讯模块
6GK7 343-5FA01-0XE0	CP343-5通讯模块
6GK7 343-1EX30-0XE0	CP343-1 以太网通讯模块
6GK7 343-1EX21-0XE0	CP343-1 以太网通讯模块
6GK7 343-1CX00-0XE0	CP343-1 以太网通讯模块
6GK7 343-1CX10-0XE0	CP343-1 以太网通讯模块
6GK7 343-1GX20-0XE0	CP343-1 IT 以太网通讯模块
6GK7 343-1GX21-0XE0	CP343-1 IT 以太网通讯模块(支持PROFINET)
6GK7 343-1HX00-0XE0	CP343-1PN PROFINET以太网通讯模块
6GK7 343-2AH00-0XA0	CP343-2 AS-Interface

提示：您在维库仪器仪表网上采购商品属于商业贸易行为。以上所展示的信息由卖家自行提供，内容的真实性、准确性和合法性由发布卖家负责，请意识到互联网交易中的风险是客观存在的。请广大采购商认准带有维库仪器仪表网认证的（金牌会员、VIP会员、至尊VIP会员、百维通）供应商进行采购！
