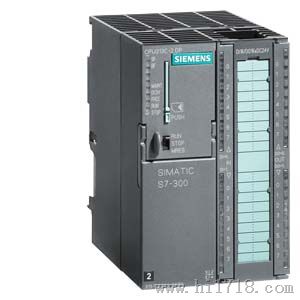

6ES7313-6CG04-0AB0

6ES7 313-6CF03-0AB0

产品状态

相关的编程软件包

STEP 7 V5.3 SP2 中更高，带硬件更新

电源电压

额定值

• 24 V DC

√

• 允许范围，下限 (DC)

20.4 V

• 允许范围，上限 (DC)

28.8 V

电源电缆的外部保护装置（建议采用）

微型断路器，C 型，小 2 A；微型断路器，B 型，小 4 A

电流消耗

电流消耗(额定值)

900 mA

电流消耗(空载)，典型值

100 mA

冲击电流，典型值

11 A

I2t

0.7 A2·s

从电源L+ 供电，

900 mA

电流消耗/功耗

功耗，典型值

10 W

存储器

RAM

• 内置

64 KB；用于程序和数据

• 可扩展

x

装载存储器

• 可插入(MMC)

√

• 可插入(MMC)，

8 兆字节

后备

• 提供

可以；通过MMC保证(免维护)

• 无电池

√；程序和数据

CPU/程序块

DB

• 数量，

511；编号范围：1 至 511

• 容量，

16 KB

FB

• 数量，

1,024；号码顺序：0 至 2047

• 容量，

16 KB

FC

• 数量，

1,024；号码顺序：0 to 2047

• 容量，

16 KB

OB

• 容量，

16 KB

嵌套深度

• 每个优先级

8

• 在一个错误OB中附加

4

CPU/处理时间

位操作，小

0.1 μs

字操作，小

0.2 μs

定点数运算，小

2 μs

浮点数运算，小

3 μs

定时器/计数器及其保持性

S7 计数器

• 数量

256

• 其中不通过电池可保持

• 可调节

√

• 下限

0

• 上限

255

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 计数范围

• 下限

0

• 上限

999

IEC 计数器

• 提供

√

• 型号

SFB

S7 定时器

• 数量

256

• 保持性

• 可调节

√

• 下限

0

• 上限

255

• 预置

无保持性

• 时间范围

• 下限

10 ms

• 上限

9,990 s

IEC 定时器

• 提供

√

• 型号

SFB

数据区及其保持性

标志

• 数量，

256 字节

• 可保持

√；MB 0 – MB 255

• 时钟存储器的数量

8; 1个存储字节

数据块

• 数量，

511；编号范围：1 至 511

• 容量，

16 KB

• 保持性可调

√；通过 DB 上的非保持性

• 保持性预置

√

局部数据

• 每个优先级，

510 字节

地址区

I/O 地址区

• 全部

1 KB

• 输出

1 KB

• 其中分布式

• 输入

1006 字节；

• 输出

1006 字节；

过程映像

• 输入

128 字节

• 输出

128 字节

数字量通道

• 输入

8 064

• 输出

8 064

• 中央区的输入通道

1 008

• 中央区的输出通道

1 008

模拟量通道

• 输入

503

• 输出

503

• 中央区的输入通道

248

• 中央区的输出通道

248

硬件配置

中央设备，

1

扩展设备，

3

机架，

4

每个机架的模块数量，多

8；在机架 3 中，多 7 个

DP主站的数量

• 内置

1

• 通过 CP

4

可运行的 FM 和 CP 数量(推荐)

• FM

8

• CP，点到点

8

• CP, LAN

6

时间

时钟

• 硬件时钟(实时时钟)

√

• 缓冲和可同步

√

• 每天误差，

10 s

运行小时计数器

• 数量

1

• 数量/数量范围

0

• 数值范围

0至2^31 小时 (当使用SFC 101时)

• 计数间隔

1 小时

• 保持性

√

时间同步

• 支持

√

• MPI，主站

√

• MPI，从站

√

• 至 DP，主站

√；在 DP 从站上（仅限于时间从站）

• 至 DP，从站

√

• 在 AS 上，主站

√

S7 报文功能

报文功能可以登录站的数量，多

8

过程诊断报文

√

可同时激活的Alarm-S块，多

20

调试功能

状态/控制

• 状态/控制变量

√

• 变量

输入、输出、位存储器、DB、定时器、计数器

• 变量的数量，多

30

• 其中状态变量，多

30

• 其中控制变量，多

14

强制

• 强制

√

• 强制，变量

输入，输出

• 变量数目

10

状态块

√

单步运行

√

断点数量

2

诊断缓冲区

• 提供

√

• 输入数量，

100

• 可调节

x

通讯功能

编程器/OP 通讯

√

路由

√

全局数据通讯

• 支持

√

• GD包的大小，

22 字节

S7 基本通讯

• 支持

√

S7 通讯

• 支持

√

S5可兼容通讯

• 支持

√；通过 CP 和可调用的 FC

连接数量

• 全部

8

• 可用于编程器通讯

7

• 可用于OP通讯

7

• 可用于S7基本通讯

4

• 可用于路由

4；

连接点

所需的前连接器

1 x 40 针

MPI

电缆长度，长

50 m；无中继器

第1接口

接口类型

内置 RS 485 接口

物理

RS485

隔离

√

接口电源 (15-30 VDC)，

200 mA

功能性

• MPI

√

• DP主站

x

• DP从站

x

• 点到点耦合

x

MPI

• 连接数量

8

• 服务

• 编程器/OP 通讯

√

• 路由

√

• 全局数据通讯

√

• S7 基本通讯

√

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 传输速率

187.5 kbit/s

第2接口

接口类型

内置 RS 485 接口

物理

RS485

隔离

√

接口电源 (15-30 VDC)，

200 mA

功能性

• MPI

x

• DP主站

√

• DP从站

√

• PROFINET IO 控制器

x

• PROFINET CBA（基于组件的自动化）

x

• 点到点连接

x

DP主站

• 连接数量，

8；用于编程器/OP 通讯

• 连接数量(保留)，

1 个保留给 PG， 1 个保留给 OP

• 服务

• 编程器/OP 通讯

√

• 路由

√

• 全局数据通讯

x

• S7 基本通讯

√；只能是 I 块

• S7 通讯

√

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 支持等距离

√

• 等时模式

x

• SYNC/FREEZE

√

• DP 从站的使用/不使用

√

• 直接数据交换 (从站和从站通讯)

√

• DPV1

√

• 传输速率

12 Mbit/s

• DP从站的数量，

32

• 地址区

• 输入，

1 KB

• 输出，

1 KB

• DP 从站所使用的数据

• 输入，

244 字节

• 输出，

244 字节

DP从站

• 连接数量

8

• 服务

• 编程器/OP 通讯

√

• 路由

√; 仅带有有源接口

• 全局数据通讯

x

• S7 基本通讯

x

• S7通讯，作为客户机

x

• S7通讯，作为服务器

√

• 直接数据交换 (从站和从站通讯)

√

• DPV1

x

• GSD 文件

当前 GSD 文件可从以下位置获得：https://www.siemens.de/profibus-gsd

• 传输速率

12 Mbit/s

• 自动搜索波特率

√；仅在接口无效时适用

• 传送存储器

• 输入

244 字节

• 输出

244 字节

• 地址区，

32

• 每个地址区的有用的数据，

32 字节

CPU/编程

编程语言

• 步骤7：

√；V5.3 SP2，带硬件更新

• LAD

√

• CSF

√

• STL

√

• SCL

√

• GRAPH

√

• HiGraph®

√

操作栈

见“指令表”

嵌套级

8

用户程序保护/密码保护

√

系统功能(SFC)

见“指令表”

系统功能块(SFB)

见“指令表”

数字量输入

数字量输入点数

16

• 其中，输入可用于技术功能

12

同时可控制输入点数

• 水平安装

• 40 °C时，

16

• 60°C时，

8

• 垂直安装

• 40 °C时，

8

• 技术功能

• 屏蔽,

100 m

• 非屏蔽,

不允许

• 标准-DI

• 屏蔽,

1 000 m

• 非屏蔽,

600 m

输入特性曲线符合 IEC 1131, Typ 1

√

输入电压

• 额定值(DC)

24 V

• “0”信号

-3 至 +5 V

• “1”信号

15 至 30 V

输入电流

• “1”信号，典型值

9 mA

输入延时（在输入额定电压时）

• 标准输入

• 可编程

√；0.1 / 0.3 / 3 / 15 ms

• 额定值

3 ms

• 用于计数器／技术功能

• 从 "0" 到 "1",

16 μs

电缆长度

• 电缆长度(屏蔽)，长

1000 m；100 m 用于技术功能

• 非屏蔽电缆长度，长

600 m；用于技术功能：x

数字量输出

数字量输出点数

16

• 其中，高速输出

4

短路保护

是；电子式时钟同步

• 响应阈值，典型值

1 A

导致电路中断的电压极限

L+ (-48 V)

灯负载，

5 W

控制一个数字量输入

√

输出电压

• “1”信号，小

L+ (-0.8 V)

输出电流

• “1”信号额定值

500 mA

• “1”信号允许范围，小

5 mA

• “1”信号允许范围，

0.6 A

• “1”信号小负载电流

5 mA

• “0”信号残余电流，

0.5 mA

2 输出并联切换

• 用于提高功率

x

• 用于负载的冗余控制

√

开关频率

• 阻性负载，

100 Hz

• 感性负载，

0.5 Hz

• 灯负载，

100 Hz

• 阻性负载时脉冲输出,

2.5 kHz

输出总电流(每组)

• 水平安装

• 40 °C时，

3 A

• 60°C时，

2 A

• 垂直安装

• 40 °C时，

2 A

负载阻抗范围

• 下限

48 Ω

• 上限

4 kΩ

电缆长度

• 电缆长度(屏蔽)，长

1 000 m

• 非屏蔽电缆长度，长

600 m

编码器

可连接的编码器

• 2线制BERO

√

• 允许静态电流（2线制BERO），

1.5 mA

集成功能

计数器数量

3；3 通道(参见“技术功能”手册)

计数频率(计数器)，

30 kHz

频率测量

√

控制定位

x

PID 控制器

√

脉冲输出点数

3；3通道脉宽调制， 2.5kHz(参见“技术功能”手册)

极限频率 (脉冲)

2.5 kHz

隔离

电隔离，数字量输入

• 电隔离，数字量输入

√

• 通道之间

x

• 通道和背板总线之间

√

隔离，数字量输出

• 电隔离，数字量输出

√

• 通道之间

√

• 通道间每组点数

8

• 通道和背板总线之间

√

尺寸和重量

尺寸和重量

• 宽

120 mm

• 高

125 mm

• 深

130 mm

重量

• 重量，约

566 g
