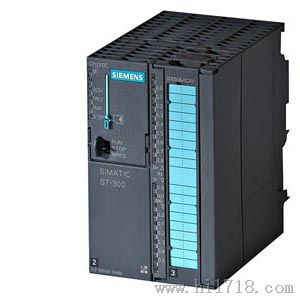

- | SIMATIC S7-300, CPU 312C COMPACT CPU WITH MPI, 10 DI/6 DO, 2 FAST COUNTERS (10 KHZ), INTEGRATED 24V DC POWER SUPPLY, 64 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED | |
| 一般信息 | ||
| 硬件产品状态 | 01 | |
| 固件版本 | V3.3 | |
| 附带程序包的 | ||
| 工程系统 | STEP7 V5.5 + SP1 以上或 STEP7 V5.3 + SP2 以上，附带 HSP 203 | |
| 电源电压 | ||
| DC 24 V | 是 | |
| 允许范围，下限 (DC) | 19.2 V | |
| 允许范围，上限 (DC) | 28.8 V | |
| 电源导线的外部保险装置（推荐） | LS 开关，类型 C，小值 2 A；LS 开关，类型 B，小值 4 A | |
| 电源和电压断路跨接 | ||
| 停电/断电跨接时间 | 5 ms | |
| 重复率，小值 | 1 s | |
| 数字输出端 | ||
| 负载电压 L+ | ||
| 额定值 (DC) | 24 V | |
| 反极性保护 | 否 | |
| 输入电流 | ||
| 耗用电流（额定值） | 570 mA | |
| 耗用电流（空载），典型值 | 90 mA | |
| 接通电流，典型值 | 5 A | |
| I2t | 0.7 A2·s | |
| 数字输出端 | ||
| 来自负载电压 L+，值 | 25 mA | |
| 功率损失 | ||
| 功率损失，典型值 | 8 W | |
| 存储器 | ||
| 工作存储器 | ||
| 集成 | 64 kbyte | |
| 可扩展 | 否 | |
| 用于剩余数据模块的剩磁存储器大小 | 64 kbyte | |
| 装载存储器 | ||
| 插拔式 (MMC) | 是 | |
| 插拔式 (MMC)，值 | 8 Mbyte | |
| MMC 上的数据管理（在上编程后），小值 | 10 a | |
| 缓冲 | ||
| 存在 | 是; 通过 MMC 担保（免维护） | |
| 不带电池 | 是; 程序和数据 | |
| CPU-处理时间 | ||
| 对于位运算，典型值 | 0.1 μs | |
| 对于词运算，典型值 | 0.24 μs | |
| 对于定点计算，典型值 | 0.32 μs | |
| 对于浮点计算，典型值 | 1.1 μs | |
| CPU-组件 | ||
| 组件数量（总计） | 1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的数量。 | |
| DB | ||
| 数量，值 | 1024; 数字条：1 至 16000 | |
| 容量，值 | 64 kbyte | |
| FB | ||
| 数量，值 | 1024; 数字条：0 至 7999 | |
| 容量，值 | 64 kbyte | |
| FC | ||
| 数量，值 | 1024; 数字条：0 至 7999 | |
| 容量，值 | 64 kbyte | |
| OB | ||
| 说明 | 参见操作列表 | |
| 容量，值 | 64 kbyte | |
| 可用循环 OB 数量 | 1; OB 1 | |
| 时间报警 OB 数量 | 1; OB 10 | |
| 延迟报警 OB 数量 | 2; OB 20, 21 | |
| 唤醒警告 OB 数量 | 4; OB 32、33、34、35 | |
| 过程报警 OB 数量 | 1; OB 40 | |
| 启动 OB 数量 | 1; OB 100 | |
| 异步错误 OB 数量 | 4; OB 80、82、85、87 | |
| 同步错误 OB 数量 | 2; OB 121、122 | |
| 嵌套深度 | ||
| 每个优先等级 | 16 | |
| 错误 OB 中的附加等级 | 4 | |
| 计数器、定时器及其剩磁 | ||
| S7 计数器 | ||
| 数量 | 256 | |
| 剩磁 | ||
| 可调整 | 是 | |
| 下限 | 0 | |
| 上限 | 255 | |
| 已预设 | Z 0 至 Z 7 | |
| 计数范围 | ||
| 下限 | 0 | |
| 上限 | 999 | |
| IEC 计数器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不限制（只通过 RAM 进行限制） | |
| S7 时间 | ||
| 数量 | 256 | |
| 剩磁 | ||
| 可调整 | 是 | |
| 下限 | 0 | |
| 上限 | 255 | |
| 已预设 | 无剩余 | |
| 时间范围 | ||
| 下限 | 10 ms | |
| 上限 | 9990 s | |
| IEC 计时器 | ||
| 存在 | 是 | |
| 类型 | SFB | |
| 数量 | 不限制（只通过 RAM 进行限制） | |
| 数据范围及其剩磁 | ||
| 可保留数据范围，全部 | 所有，值 64 kb | |
| 标记 | ||
| 数量，值 | 256 byte | |
| 存在剩磁 | 是; MB 0 至 MB 255 | |
| 预设剩磁 | MB 0 至 MB 15 | |
| 定时标记数量 | 8; 1 个标记字节 | |
| 数据组件 | ||
| 数量，值 | 1024; 数字条：1 至 16000 | |
| 容量，值 | 64 kbyte | |
| 可调整剩磁 | 是; 在 DB 中不保持特征 | |
| 预设剩磁 | 是 | |
| 本地数据 | ||
| 每个优先等级，值 | 32 kbyte; 每个块 2048 字节 | |
| 地址范围 | ||
| 外设地址范围 | ||
| 输入端 | 1024 byte | |
| 输出端 | 1024 byte | |
| 分布式 | ||
| 输入端 | 无 | |
| 输出端 | 无 | |
| 过程映像 | ||
| 输入端 | 1024 byte | |
| 输出端 | 1024 byte | |
| 输入端，可调整 | 1024 byte | |
| 输出端，可调整 | 1024 byte | |
| 输入端，已预设 | 128 byte | |
| 输出端，已预设 | 128 byte | |
| 集成通道的默认地址 | ||
| 数字输入端 | 124.0 至 125.1 | |
| 数字输出端 | 124.0 至 124.5 | |
| 数字通道 | ||
| 输入端 | 266 | |
| 输出端 | 262 | |
| 输入端，其中集中式 | 266 | |
| 输出端，其中集中式 | 262 | |
| 模拟通道 | ||
| 输入端 | 64 | |
| 输出端 | 64 | |
| 输入端，其中集中式 | 64 | |
| 输出端，其中集中式 | 64 | |
| 硬件扩展 | ||
| 组件载体，值 | 1 | |
| 每个组件载体的组件，值 | 8 | |
| 扩展设备，值 | 0 | |
| DP 主站数量 | ||
| 集成 | 无 | |
| 关于 CP | 4 | |
| 可运行的 FM 和 CP 数量（建议） | ||
| FM | 8 | |
| CP，点对点 | 8 | |
| CP，LAN | 4 | |
| 时间 | ||
| 时钟 | ||
| 软件时钟 | 是 | |
| 可缓冲和同步 | 否; 已缓冲，否；可同步，是 | |
| 每日偏差，值 | 10 s; 典型值：2 s | |
| 接通电源后时钟的显示 | 在断开电源时，时钟仍正常显示时间 | |
| 运行时间计数器 | ||
| 数量 | 1 | |
| 数字/数字条 | 0 | |
| 值域 | 0 至 2 的 31 次方小时（在使用 SFC 101 时） | |
| 间隔尺寸 | 1 小时 | |
| 保留 | 是; 每次重启时必须重新启动 | |
| 时间同步 | ||
| 提供支持 | 是 | |
| 在 MPI 上，主站 | 是 | |
| 在 MPI 上，从站 | 是 | |
| 在 AS 中，主站 | 是 | |
| 在 AS 中，从站 | 否 | |
| 数字输入 | ||
| 数量/二进制输入端 | 10 | |
| 可用来实现技术功能的输入端 | 8 | |
| 集成通道 (DI) | 10 | |
| 输入特性符合 IEC 61131，类型 1 | 是 | |
| 可同时控制的输入端数量 | ||
| 水平安装位置 | ||
| 可达 40 ℃，值 | 10 | |
| 可达 60 ℃，值 | 5 | |
| 垂直安装位置 | ||
| 可达 40 ℃，值 | 5 | |
| 技术功能 | ||
| 屏蔽，值 | 100 m; 在计数频率时 | |
| 未屏蔽，值 | 不允许 | |
| 标准 DI | ||
| 屏蔽，值 | 1000 m | |
| 未屏蔽，值 | 600 m | |
| 输入电压 | ||
| 额定值，DC | 24 V | |
| 对于信号“0” | -3 至 +5 V | |
| 对于信号“1” | 15 至 30 V | |
| 输入电流 | ||
| 对于信号“1”，典型值 | 8 mA | |
| 输入延迟（输入电压为额定值时） | ||
| 对于标准输入端 | ||
| 可参数化 | 是; 0.1 / 0.3 / 3 / 15ms（在程序运行时间内，可重新对标准输入端的输入延迟进行组态。请注意，重新设置的滤波时间可能在之前的滤波时间完成循环后才会生效。） | |
| 额定值 | 3 ms | |
| 对于计数器/技术功能 | ||
| 从“0”到“1”时，值 | 48 μs; 计数频率时的小脉冲宽度/小脉冲间歇 | |
| 导线长度 | ||
| 屏蔽导线长度，值 | 1000 m; 100 m 用于技术功能 | |
| 未屏蔽导线长度，值 | 600 m; 用于技术功能：否 | |
| 数字输出 | ||
| 数量/二进制输出端 | 6 | |
| 其中的快速输出端 | 2; 注意：不得并联连接 CPU 的快速输出端 | |
| 集成通道 (DO) | 6 | |
| 功能性/抗短路 | 是; 电子脉冲 | |
| 响应阈，典型值 | 1 A | |
| 感应式关闭电压的限制 | L+ (-48 V) | |
| 照明负载，值 | 5 W | |
| 控制数字输入 | 是 | |
| 负载电阻范围 | ||
| 下限 | 48 Ω | |
| 上限 | 4 kΩ | |
| 输出电压 | ||
| 对于信号 “1”，小值 | L+ (-0.8 V) | |
| 输出电流 | ||
| 对于信号“1”的额定值 | 500 mA | |
| 针对信号“1”的允许范围，小值 | 5 mA | |
| 针对信号“1”的允许范围，值 | 0.6 A | |
| 针对信号“1”的小负载电流 | 5 mA | |
| 针对信号“0”的剩余电流，值 | 0.5 mA | |
| 2 个输出端的并联开关 | ||
| 用于增加功率 | 否 | |
| 用于冗余控制负载 | 是 | |
| 开关频率 | ||
| 电阻负载时的值 | 100 Hz | |
| 电感负载时的值 | 0.5 Hz | |
| 照明负载时的值 | 100 Hz | |
| 电阻负载的脉冲输出端，值 | 2.5 kHz | |
| 输出端的总电流（每组） | ||
| 水平安装位置 | ||
| 可达 40 ℃，值 | 2 A | |
| 可达 60 ℃，值 | 1.5 A | |
| 垂直安装位置 | ||
| 可达 40 ℃，值 | 1.5 A | |
| 导线长度 | ||
| 屏蔽导线长度，值 | 1000 m | |
| 未屏蔽导线长度，值 | 600 m | |
| 模拟输入 | ||
| 集成通道 (AI) | 0 | |
| 模拟输出 | ||
| 集成通道 (AO) | 0 | |
| 传感器 | ||
| 可连接传感器 | ||
| 双线传感器 | 是 | |
| 允许的闭路电流（双线传感器） 值 | 1.5 mA | |
| 接口 | ||
| USB 接口数量 | 0 | |
| 并行接口数量 | 0 | |
| 20 mA 接口数量 (TTY) | 0 | |
| RS 232 接口数量 | 0 | |
| RS 422 接口数量 | 0 | |
| 其他接口数量 | 0 | |
| 1. 接口 | ||
| 接口类型 | 集成 RS 485 接口 | |
| 物理组成 | RS 485 | |
| 电位隔离 | 否 | |
| 接口处的电源供应（15 至 30 V DC），值 | 200 mA | |
| 功能性 | ||
| MPI | 是 | |
| DP 主站 | 否 | |
| DP 从站 | 否 | |
| 点对点联结 | 否 | |
| MPI | ||
| 传输速率，值 | 187.5 kbit/s | |
| 服务 | ||
| PG/OP 通讯 | 是 | |
| 路由 | 否 | |
| 数据通讯 | 是 | |
| S7 基础通讯 | 是 | |
| S7 通讯 | 是; 仅服务器，单侧组态连接 | |
| S7 通讯，作为客户机 | 否; （不过须通过 CP 和可装载 FB） | |
| S7 通讯，作为服务器 | 是 | |
| 通讯功能 | ||
| PG/OP 通讯 | 是 | |
| 数据集路由 | 否 | |
| 数据通讯 | ||
| 提供支持 | 是 | |
| GD 圈数量，值 | 8 | |
| GD 包数量，值 | 8 | |
| GD 包数量，发送器，值 | 8 | |
| GD 包数量，接收器，值 | 8 | |
| GD 包大小，值 | 22 byte | |
| GD 包大小（一致性），值 | 22 byte | |
| S7 基础通讯 | ||
| 提供支持 | 是 | |
| 每个任务的有效数据，值 | 76 byte | |
| 每个任务的有效数据（一致性），值 | 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET作为服务器） | |
| S7 通讯 | ||
| 提供支持 | 是 | |
| 作为服务器 | 是 | |
| 作为客户端 | 是; 通过 CP 和可装载 FB | |
| 每个任务的有效数据，值 | 180 byte; （对于 PUT/GET） | |
| 每个任务的有效数据（一致性），值 | 240 byte; 作为服务器 | |
| S5 兼容通讯 | ||
| 提供支持 | 是; 通过 CP 和可装载 FC | |
| 连接数量 | ||
| 全部 | 6 | |
| 可应用于 PG 通讯 | 5 | |
| 为 PG 通讯预留 | 1 | |
| 可调整用于 PG 通讯，小值 | 1 | |
| 可调整用于 PG 通讯，值 | 5 | |
| 可用于 OP 通讯 | 5 | |
| 为 OP 通讯预留 | 1 | |
| 可调整用于 OP 通讯，小值 | 1 | |
| 可调整用于 OP 通讯，值 | 5 | |
| 可应用于 S7 基本通讯 | 2 | |
| 为 S7 Basis 通讯预留 | 0 | |
| 可调整用于 S7 Basis 通讯，小值 | 0 | |
| 可调整用于 S7 基本通讯，值 | 2 | |
| S7 消息功能 | ||
| 消息功能的可注册站点数量，值 | 6; 取决于对 PG/OP 和 S7 基本通讯的组态连接 | |
| 过程诊断消息 | 是 | |
| 同时间活动的报警 S 组件，值 | 300 | |
| 调试功能测试 | ||
| 组件状态 | 是; 多同时 2 个 | |
| 各个步骤 | 是 | |
| 停止点数量 | 4 | |
| 状态/控制 | ||
| 变量状态/控制 | 是 | |
| 变量 | 输入、输出、标记、DB、计时器、计数器 | |
| 变量数量，值 | 30 | |
| 其中的变量状态，值 | 30 | |
| 其中的变量控制，值 | 14 | |
| 强制 | ||
| 强制 | 是 | |
| 强制，变量 | 输入、输出 | |
| 变量数量，值 | 10 | |
| 诊断缓冲器 | ||
| 存在 | 是 | |
| 条目数量，值 | 500 | |
| 可调整 | 否 | |
| 其中的停电保险 | 100; 只保留后 100 个条目 | |
| 可读取 RUN 中的条目数，值 | 499 | |
| 可调整 | 是; 10 至 499 | |
| 已预设 | 10 | |
| 维修数据 | ||
| 可读 | 是 | |
| 报警/诊断/状态信息 | ||
| 诊断显示 LED | ||
| 数字输出状态显示（绿色） | 是 | |
| 数字输入状态显示（绿色） | 是 | |
| 集成功能 | ||
| 计数器数量 | 2; 参见手册“技术功能” | |
| 计数频率（计数器），值 | 10 kHz | |
| 频率测量 | 是 | |
| 频率计数量 | 2; 至 10 kHz（参见手册“技术功能”） | |
| 控制定位 | 否 | |
| 集成的功能组件（调节） | 否 | |
| PID 调节器 | 否 | |
| 脉冲输出端的数量 | 2; 脉冲宽度调制至 2.5 kHz（参见手册“技术功能”） | |
| 极限频率（脉冲） | 2.5 kHz | |
| 电位隔离 | ||
| 数字输入电位隔离 | ||
| 数字输入电位隔离 | 是 | |
| 在通道之间 | 否 | |
| 在通道和背板总线之间 | 是 | |
| 数字输出电位隔离 | ||
| 数字输出电位隔离 | 是 | |
| 在通道之间 | 否 | |
| 在通道和背板总线之间 | 是 | |
| 允许的电位差 | ||
| 在不同电路之间 | DC 75 V/AC 60 V | |
| 绝缘 | ||
| 绝缘测试，使用 | DC 600 V | |
| 环境要求 | ||
| 运行温度 | ||
| 小值 | 0 °C | |
| 值 | 60 °C | |
| 组态 | ||
| 组态软件 | ||
| STEP 7-Lite | 否 | |
| 编程 | ||
| 操作备用装置 | 参见操作列表 | |
| 箝位层 | 8 | |
| 编程语言 | ||
| KOP | 是 | |
| FUP | 是 | |
| AWL | 是 | |
| SCL | 是 | |
| GRAPH | 是 | |
| HiGraph® | 是 | |
| 软件库 | ||
| 系统功能 (SFC) | 参见操作列表 | |
| 系统功能组件 (SFB) | 参见操作列表 | |
| 技术保护 | ||
| 用户程序保护/密码保护 | 是 | |
| 模块加密 | 是; 配备 S7-Block Privacy | |
| 尺寸 | ||
| 宽度 | 80 mm | |
| 高度 | 125 mm | |
| 深度 | 130 mm | |
| 重量 | ||
| 重量，约 | 410 g | |
6ES7 312-5BE03-0AB0 | |
产品状态 | |
相关的编程软件包 | STEP 7 V5.3 SP2 中更高，带硬件更新 |
电源电压 | |
额定值 | |
| √ |
| 20.4 V |
| 28.8 V |
电源电缆的外部保护装置（建议采用） | 微型断路器，C 型，小 2 A；微型断路器，B 型，小 4 A |
电流消耗 | |
电流消耗(额定值) | 500 mA |
电流消耗(空载)，典型值 | 60 mA |
冲击电流，典型值 | 11 A |
I2t | 0.7 A2·s |
从电源L+ 供电， | 500 mA |
电流消耗/功耗 | |
功耗，典型值 | 6 W |
存储器 | |
RAM | |
| 32 KB；用于程序和数据 |
| x |
装载存储器 | |
| √ |
| 4 兆字节 |
后备 | |
| 可以；通过MMC保证(免维护) |
| √；程序和数据 |
CPU/程序块 | |
DB | |
| 511；编号范围：1 至 511 |
| 16 KB |
FB | |
| 1,024；号码顺序：0 至 2047 |
| 16 KB |
FC | |
| 1,024；号码顺序：0 至 2047 |
| 16 KB |
OB | |
| 16 KB |
嵌套深度 | |
| 8 |
| 4 |
CPU/处理时间 | |
位操作，小 | 0.2 μs |
字操作，小 | 0.4 μs |
定点数运算，小 | 5 μs |
浮点数运算，小 | 6 μs |
定时器/计数器及其保持性 | |
S7 计数器 | |
| 128 |
| |
| √ |
| 0 |
| 127 |
| |
| √ |
| 0 |
| 127 |
| |
| 0 |
| 999 |
IEC 计数器 | |
| √ |
| SFB |
S7 定时器 | |
| 128 |
| |
| √ |
| 0 |
| 127 |
| no retentivity |
| |
| 10 ms |
| 9,990 s |
IEC 定时器 | |
| √ |
| SFB |
数据区及其保持性 | |
标志 | |
| 128 字节 |
| √；MB 0 – MB 127 |
| 8; 1个存储字节 |
数据块 | |
| 511；DB1 至 DB511 |
| 16 KB |
| √；通过 DB 上的非保持性 |
| √ |
局部数据 | |
| 256 字节 |
地址区 | |
I/O 地址区 | |
| 1 KB |
| 1 KB |
过程映像 | |
| 128 字节 |
| 128 字节 |
数字量通道 | |
| 266 |
| 262 |
| 266 |
| 262 |
模拟量通道 | |
| 64 |
| 64 |
| 64 |
| 64 |
硬件配置 | |
中央设备， | 1 |
扩展设备， | 0 |
机架， | 1 |
每个机架的模块数量，多 | 8 |
DP主站的数量 | |
| × |
| 4 |
可运行的 FM 和 CP 数量(推荐) | |
| 8 |
| 8 |
| 4 |
时间 | |
时钟 | |
| √ |
| x |
| 15 s |
运行小时计数器 | |
| 1 |
| 0 |
| 0至2^31 小时 (当使用SFC 101时) |
| 1 小时 |
| √；在每次重启时必须重新启动 |
时间同步 | |
| √ |
| √ |
| √ |
| √ |
S7 报文功能 | |
报文功能可以登录站的数量，多 | 6；取决于为 PG/OP 和 S7 基本通讯配置的接口 |
过程诊断报文 | √ |
可同时激活的Alarm-S块，多 | 20 |
调试功能 | |
状态/控制 | |
| √ |
| 输入、输出、位存储器、DB、定时器、计数器 |
| 30 |
| 30 |
| 14 |
强制 | |
| √ |
| 输入，输出 |
| 10 |
状态块 | √ |
单步运行 | √ |
断点数量 | 2 |
诊断缓冲区 | |
| √ |
| 100 |
通讯功能 | |
编程器/OP 通讯 | √ |
路由 | x |
全局数据通讯 | |
| √ |
| 22 字节 |
S7 基本通讯 | |
| √ |
S7 通讯 | |
| √ |
S5可兼容通讯 | |
| √；通过 CP 和可调用的 FC |
连接数量 | |
| 6 |
| 5 |
| 5 |
| 2 |
| x |
连接点 | |
所需的前连接器 | 1 x 40 针 |
MPI | |
电缆长度，长 | 50 m；无中继器 |
第1接口 | |
接口类型 | 内置 RS 485 接口 |
物理 | RS485 |
隔离 | x |
接口电源 (15-30 VDC)， | 200 mA |
功能性 | |
| √ |
| x |
| x |
| x |
MPI | |
| 6 |
| |
| √ |
| x |
| √ |
| √ |
| √ |
| x |
| √ |
| 187.5 kbit/s |
CPU/编程 | |
编程语言 | |
| √；V5.3 SP2，带硬件更新 |
| √ |
| √ |
| √ |
| √ |
| √ |
| √ |
操作栈 | 见“指令表” |
嵌套级 | 8 |
用户程序保护/密码保护 | √ |
系统功能(SFC) | 见“指令表” |
系统功能块(SFB) | 见“指令表” |
数字量输入 | |
数字量输入点数 | 10 |
| 8 |
同时可控制输入点数 | |
| |
| 10 |
| 5 |
| |
| 5 |
| |
| 100 m |
| 不允许 |
| |
| 1 000 m |
| 600 m |
输入特性曲线符合 IEC 1131, Typ 1 | √ |
输入电压 | |
| 24 V |
| -3 至 +5 V |
| 15 至 30 V |
输入电流 | |
| 9 mA |
输入延时（在输入额定电压时） | |
| |
| √；0.1 / 0.3 / 3 / 15 ms |
| 3 ms |
| |
| 48 μs |
电缆长度 | |
| 1000 m；100 m 用于技术功能 |
| 600 m；用于技术功能：x |
数字量输出 | |
数字量输出点数 | 6 |
| 2 |
短路保护 | 是；电子式时钟同步 |
| 1 A |
导致电路中断的电压极限 | L+ (-48 V) |
灯负载， | 5 W |
控制一个数字量输入 | √ |
输出电压 | |
| L+ (-0.8 V) |
输出电流 | |
| 500 mA |
| 5 mA |
| 0.6 A |
| 5 mA |
| 0.5 mA |
2 输出并联切换 | |
| x |
| √ |
开关频率 | |
| 100 Hz |
| 0.5 Hz |
| 100 Hz |
| 2.5 kHz |
输出总电流(每组) | |
| |
| 2 A |
| 1.5 A |
| |
| 1.5 A |
负载阻抗范围 | |
| 48 Ω |
| 4 kΩ |
电缆长度 | |
| 1 000 m |
| 600 m |
编码器 | |
可连接的编码器 | |
| √ |
| 1.5 mA |
集成功能 | |
计数器数量 | 2；2 通道(参见“技术功能”手册) |
计数频率(计数器)， | 10 kHz |
频率测量 | √ |
控制定位 | x |
PID 控制器 | x |
脉冲输出点数 | 2；双通道脉宽调制， 2.5kHz(参见“技术功能”手册) |
极限频率 (脉冲) | 2.5 kHz |
隔离 | |
电隔离，数字量输入 | |
| √ |
| x |
| √ |
隔离，数字量输出 | |
| √ |
| x |
| √ |
尺寸和重量 | |
尺寸和重量 | |
| 80 mm |
| 125 mm |
| 130 mm |
重量 | |
| 409 g |
