SC光纤跳线指南

                                  SC光纤跳线指南

SC光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。

中文名： 光纤跳线 外文名： Fiber jumper wire

作用： 光端机和终端盒之间的连接 分类： FC跳线、SC跳线、ST跳线

可以联系浙江省慈溪市中星通信设备厂进行订购！

联系人：李光跃(先生)

联系电话：

销售热线：

业务

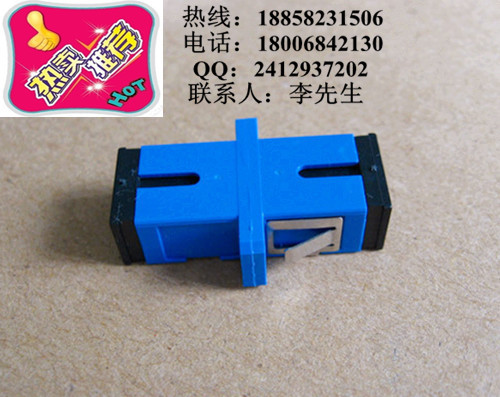

光纤跳线图片展示：





光纤使用注意　　光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。一般的情况下，短波光模块使用多模光纤（橙色 的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。 　　光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。 　　光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。 　　如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

编辑本段光纤跳线特点

　　1.插入损耗低 　　2.重复性好 　　3.回波损耗大 　　4.互插性能好 　　5.温度稳定性好 　　6.抗拉性能强

编辑本段光纤跳线应用:

　　光纤跳线产品广泛运用到：通信机房、光纤到户、局域网络、光纤传感器、光纤通信系统、光纤连接传输设备、国防战备等。适用于有线电视网、电信网、计算机光纤网络及光测试设备。细分下来主要应用于几个方面。 　　1.光纤通信系统 　　2.光纤接入网 　　3.光纤数据传输 　　4.光纤CATV 　　5.局域网(LAN) 　　6.测试设备 　　7.光纤传感器

编辑本段产品选用指南

　　光纤跳线按端接类型分主要有以下三种类型：ST-ST、SC-SC、ST-SC。按光纤种类分主要有单模光纤和多模光纤两类。跳线长度的规格有0.5m、1m、2m、3m、5m、10m等。按线缆外护层材料可分为普通型、普通阻燃型、低烟无卤型（LZSH）、低烟无卤阻燃型等。 　　根据建筑物防火等级和对材料的耐火要求，综合布线系统应采取相应的措施。在易燃的区域和大楼竖井内布放电缆或光缆，应采用阻燃的电缆和光缆；在大型公共场所宜采用阻燃、低烟、低毒的电缆或光缆；相邻的设备间或交接间应采用阻燃型配线设备。

编辑本段施工、安装要点

　　参见《建筑与建筑群综合布线系统工程验收规范》GB/T 50312－2000和《建筑及建筑群综合布线系统工程施工及验收规范》CECS 89:97中要求。

编辑本段光纤跳线和尾纤的区别

　　光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间 　　

  光纤跳线

的连接。 　　尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。 　　光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

编辑本段光纤研磨方式

　　“/”后面表明光纤接头截面工艺，即研磨方式。 　　“PC”在电信运营商的设备中应用得为广泛，其接头截面是平的。 　　“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点; ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。 　　“PC”表示光纤接头截面工艺，PC是普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般 数字信号一般不存在此问题。 　　还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其法兰盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。关于光纤跳线、光纤跳纤我们列出表格：

目录

光纤跳线结构

光纤跳线分类

光纤使用注意

光纤跳线特点

光纤跳线应用:

产品选用指南

施工、安装要点

光纤跳线和尾纤的区别

光纤研磨方式

展开

光纤跳线结构

光纤跳线分类

光纤使用注意

光纤跳线特点

光纤跳线应用:

产品选用指南

施工、安装要点

光纤跳线结构　　光纤跳线和同轴电缆相似，只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑料外套，用来保护封套。

编辑本段光纤跳线分类

　　光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。　 　　单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。 　　多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

  光纤跳线常用头
