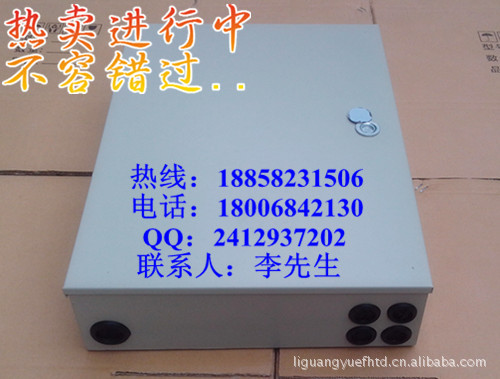

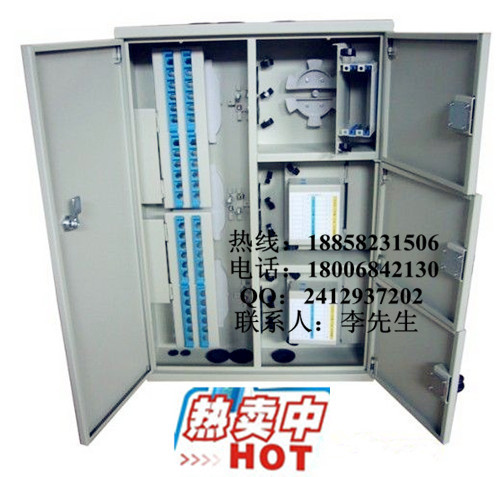

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。

光纤配线箱性能描述

机械性能

　　连接器插拔耐久性寿命>1000次。 　　全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。 　　对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。 　　阻燃：符合 GB5169.7 实验A 要求。

电气性能

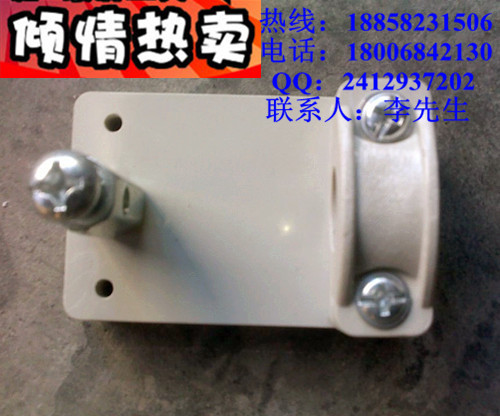

　　连接器衰减（插入、互换、重复）≤0.3dB； 　　回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB； 　　高压防护接地装置： 　　绝缘电阻：≥1000MΩ/500V（直流）。 　　耐电压：≥3000V（直流）/1min，不击穿、无飞弧。 　　接地线截面积：>6mm2 ，接地处有明显的接地标志。 光纤配线箱

优势

　　各种接头端接方便，安装灵活。 　　有抽屉式和固定式等多种规格； 　　模块化光纤配线箱端接更方便，使用更灵活； 　　支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等； 　　在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头； 　　密闭管理； 　　前面操作，安装迅速方便； 　　高度1U，内置两组光纤盘绕环； 　　凹入隐藏式或者齐平镶嵌式安装。

光纤配线箱应用范围

　　光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。 　　用于配线间和设备间光缆的端接、使用和管理。

光缆配线箱英文说明

　　Performance Description 　　A drawer and fixed and other specifications; 　　Modular Fiber Distribution Box terminated more convenient, more flexible use; 　　Support the management of a variety of fiber optic connectors, such as SC, LC, ST, MT-RJ, etc.; 　　1U of space in the termination up to 48 core LC or MT-RJ (24 个 dual port LC or 24 MT-RJ) Fiber Optic Connector; 　　Closed management; 　　Previous operation, installation quick and easy; 　　Height 1U, built two fiber coil ring; 　　Recessed or flush hidden mosaic installation. 　　Superiority 　　Termination of various joint easy to install and flexible. 　　Applications

　　Between wiring closets and equipment for fiber optic cable termination, use and management.

关于光配线箱的基本表格：

产品名称	型号	规格	材质	备注
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	12芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	24芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	48芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	72芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	36芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	96芯	壁挂式	冷轧板	室内/室外
光纤配线箱/分线箱/分纤箱/楼道箱【光缆】ITS中星	144芯	壁挂式	冷轧板	室内/室外

光纤分线箱，光纤配线箱，光纤分纤箱，光纤楼道箱，FTTH光纤分线箱{价格，报价，行情，走势}【12,24,36,48,72,144,】

三网合一光纤配线箱【价格】三网合一光纤分线箱【厂家】三网合一光纤分纤箱【优势】三网合一光纤分路器箱！

光纤分纤箱、【又名：光纤分线箱，光纤配线箱，光缆分纤箱，光缆分线箱，光缆配线箱，光纤楼道箱，FTTH光纤分支箱--】

型号：12芯，24芯，36芯，48芯，72芯，96芯，144芯----

规格：壁挂式，抱杆式，室外箱/室内箱，

材质：冷轧板，镀锌板，SMC，塑料---

FTTH光纤到户系列的箱子！包括分路器箱，

企业销售联系方式：

浙江省慈溪市中星通信设备厂！

联系人：李光跃(先生)

联系电话：

销售热线：

业务



ST.SC.FC.LC光纤耦合器,光纤适配器
特性  Characters:
兼容性好Good  compatible
高机械尺寸  Precise  merchine  size
陶瓷或青铜套管  Ceramics  or  bronze  sleeve
适用于PC、APC等接触  Good  for  pc、APC
插入损耗低  Low  insertion  loss
技术指标  Technical  Data:
插入损耗  Insertion  loss:≤0.2dB
使用寿命(次)Service  life:＞1000
重复性  Repeatability:≤0.2dB
温度范围  Temperature:-40℃＋85℃
规格Format:
FC、SC、ST、MU、LC、MT-RJ光纤适配器  光纤耦合器  光纤法兰  光纤法兰盘

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图。

　　/”后面表明光纤接头截面工艺，即研磨方式。

　　“PC”在电信运营商的设备中应用得为广泛，其接头截面是平的。

　　“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

　　另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。

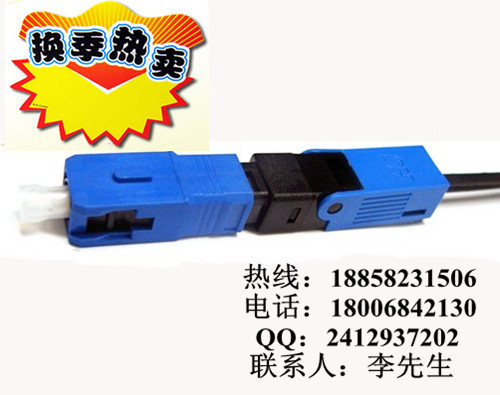

　　光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

　　光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中， 们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器：

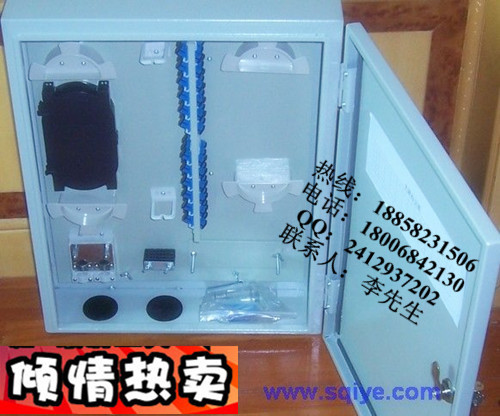

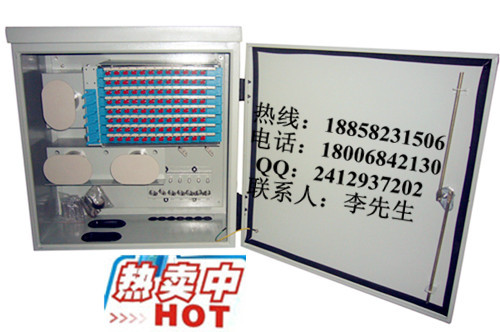

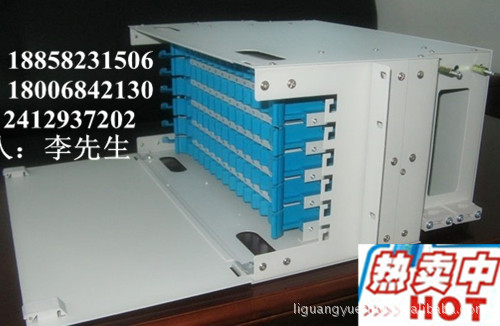

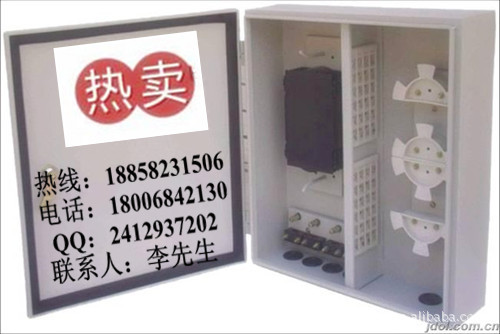

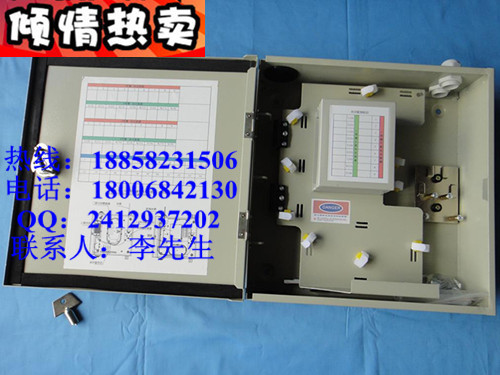

光缆配线箱产品图片展示区域：
