光纤快速连接器简介　　光纤活动连接器 ，俗称活接头，一般称为光纤连接器，是用于连接两根光纤或光缆形成连续光通路的可以重复使用的无源器件，已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中，是目前使用数量多的光无源器件。^[

光纤连接器的一般结构　　1. 产品分类和结构要求

1.1 用于FTTx光缆网络的光纤现场连接器为SC型，可以和标准的SC适配器匹配。

1.2 按照插针体端面形式划分，可分为PC（含UPC）和APC两种类型。

1.3 按照安装场合划分，光纤现场连接器可分为如下两种类型：

插头型：用机械方式在光纤或光缆的护套上直接组装的活动连接器插头。插座型：由一个光纤现场连接器插头和一个适配器组成的活动连接器插座。光纤现场连接器插头和适配器可以为分离式结构，也可以为一体化结构。1.4 光纤现场连接器应预埋单模光纤，连接器的端头应在工厂预先抛光，无需在施工现场研磨和胶合。PC型现场连接器的端头应在工厂抛光为PC或UPC球面，APC型现场连接器的端头应在工厂抛光为APC斜面，以保证连接器的端面质量和良好的反射性能。

1.5 光纤连接器应适合于对250微米预涂覆光纤的端接，也可与900微米紧套光纤匹配。

1.6 光纤连接器应适合于在尺寸为2.0×3.0mm的蝶型引入光缆的外护套上直接组装。

1.7 连接器应免用或少用专用工具，必要情况下可自带压接工具，施工时只需配备光纤剥线器和光纤切割刀等普通工具，不需要使用其它有功耗或结构复杂的工具。

  光纤连接器的性能　　光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

　　1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个基本的参数。

　　插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0.5dB。

　　回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

　　2、互换性、重复性

　　光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

　　3、抗拉强度

　　对于做好的光纤连接器，一般要求其抗拉强度应不低于90N。

　　4、温度

　　一般要求，光纤连接器必须在-40oC ~ +70oC的温度下能够正常使用。

　　（5、插拔次数

　　目前使用的光纤连接器一般都可以插拔l000次以上。

编辑本段部分常见光纤连接器

　　按照不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT等各种型式；按连接器的插针端面可分为FC、PC（UPC）和APC；按光纤芯数分还有单芯、多芯之分。

　　在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下简单的介绍一些目前比较常见的光纤连接器：

(1光纤连接器

　　这种连接器早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

　　(2)SC型光纤连接器

　　这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的

　　结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

　　(3) 双锥型连接器（Biconic Connector）

　　这类光纤连接器中有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。

　　(4) DIN4型光纤连接器

　　这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接器的机械较高，因而介入损耗值较小。

　　(5) MT-RJ型连接器

　　MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光连接器。

　　(6)LC型连接器　

　　LC型连接器是Bell研究所研究开发出来的，采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光配线架中光纤连接器的密度。目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。

　　(7) MU型连接器

　　MU(Miniature unit Coupling)连接器是以目前使用多的SC型连接器为基础，由NTT研制开发出来的世界上小的单芯光纤连接器，该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接器的系列。它们有用于光缆连接的插座型光连接器（MU－A系列），具有自保持机构的底板连接器（MU－B系列）以及用于连接LD/PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长。

编辑本段光纤快速连接器发展

　　随着光纤通信技术不断的发展，特别是高速局域网和光接入网的发展，光纤连接器在光纤系统中的应用将更为广泛。同时，也对光纤连接器提出了更多的、更高的要求，其主要的发展方向就是：外观小型化、成本低廉化，而对性能的要求却越来越高。在未来的一段时间内，各种新研制的光纤连接器将与传统的FC、SC等连接器一起，形成“各显所长，各有所用”的格局

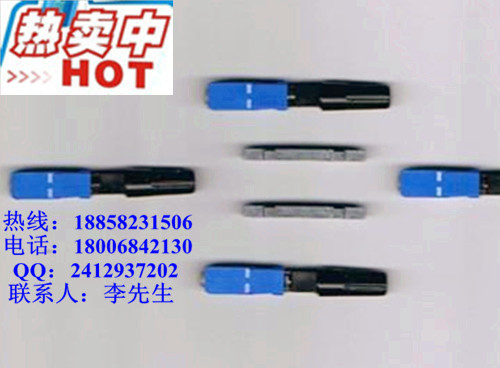

SC光纤快速连接器，光纤快速连接器，预埋式光纤快速连接器

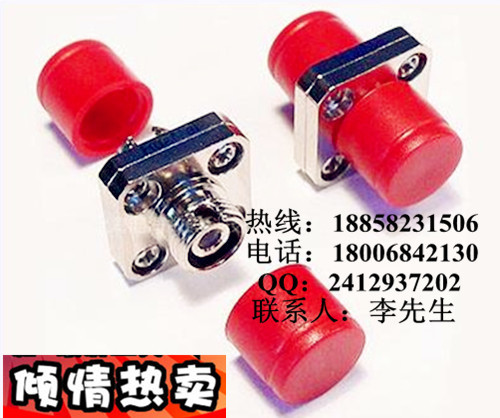

FC光纤快速连接器，直通式光纤快速连接器，光纤连接器

SC光纤连接器【UPC】SC快接头——中星通信【SC光纤连接器】

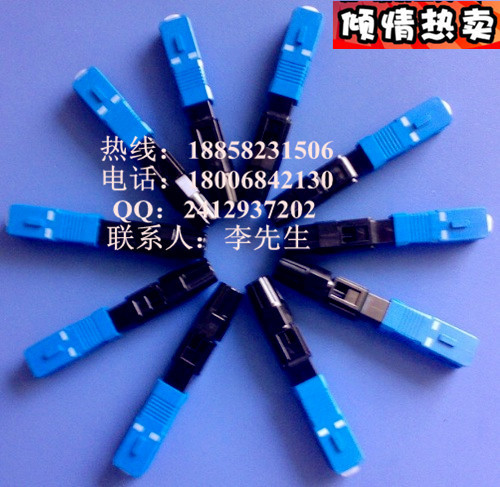

SC连接器，光纤到户快速连接器！SC光纤连接器

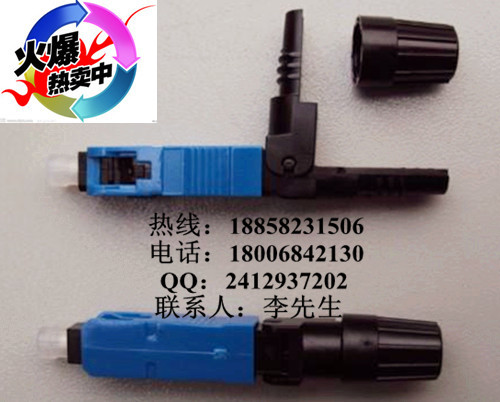

光纤快速连接器又叫光纤现场连接器，此款SC光纤快速连接器操作简单，施工快速，对操作环境无特殊要求，无施工源，工具简单，携带方便。接续完毕后，可对光纤接续操作效果进行直观检验，时间判断接续质量，避免后期修正，降低施工成本。预埋纤结构采用的是在工厂将一段裸纤预先置入陶瓷插芯内，并将顶端进行了研磨，操作者在现场只需要将另一端切割好光纤后插入即可；由于预埋结构前面预埋纤工厂研磨且对接处填充匹配液，不过分依赖光纤端面切割的平整度，大大降低了对操作者熟练程度的要求；由于接头的端面采用的是预先研磨的工艺，因此回波损耗指标好；该产品结构可以实现更好的插入损耗（0.5dB 以下）和回波损耗（45dB 以上）指标，可靠性与稳定性比较高，因此适宜于 FTTH 接入链路室内节点使用。

光纤快速连接器技术指标：

插入损耗：≤0.3 dB (送检峰值为0.21dB)

回波损耗：≥50  dB (送检波动0.6dB)

高温实验：≤0.3 dB (85℃)

低温实验：≤0.3 dB (-40℃)

温度循环：≤0.3 dB (反复循环-40℃~85℃，回波损耗变量＜5dB)

湿热实验：≤0.3 dB (85%RH,85℃)

重复测试：≤0.3 dB (重复插拔10次后，回波损耗变量＜5dB)

机械耐久：≤0.3 dB (重复插拔500次后，回波损耗变量＜5dB)

抗拉测试：≤0.3 dB (50N 10min L=22cm)

振动实验：≤0.3 dB (10至 55Hz 三向,每个方向2小时)

浸水实验：≤0.3 dB (43℃,PH=5.5±0.5) 56mm

V槽夹持：≤0.3 dB (4N/30s)

高度落体：≤0.3 dB (4米，3次)
