- 企业类型：制造商
- 新旧程度：全新
- 原产地：湖北武汉
HKXF3982蓄电池放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。
HKXF3982蓄电池放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载，完全避免了红热现象，安全可靠无污染。整机由微处理器控制，液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后，自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。
HKXF3982蓄电池放电监测仪系列便携、智能化的设计使放电测试工作变得简捷、轻松，大大降低了维护人员的劳动强度，也提高了放电测试的科学性和智能化。
二、主机外形示意图：
三、设备组成
|
序号 |
品名 |
数量 |
备注 |
|
1 |
蓄电池放电监测仪主机 |
1 |
|
|
2 |
数据采集盒（兼容2V、6V、12V电池） |
-- |
不同电压等级，数量不等。 |
|
3 |
监测通讯终端 |
1 |
|
|
4 |
监测通讯终端专用电源 |
1 |
|
|
5 |
U盘 |
1 |
|
|
6 |
放电电缆 |
2 |
红、黑各一条 |
|
7 |
电压监测线 |
1 |
|
|
8 |
电流传感器（选配件） |
1 |
不同电流等级，量程不同。 |
|
9 |
数据采集线（2V、6V/12V两种） |
-- |
不同电压等级，数量不等。 |
|
10 |
主机天线 |
1 |
|
|
11 |
AC220V电源线 |
1 |
|
|
12 |
说明书 |
1 |
|
|
13 |
PC机软件光盘 |
1 |
|
|
14 |
铝合金包装箱 |
1 |
|
|
15 |
USB-RS232转接线 |
1 |
|
|
16 |
USB-RS232转接线驱动光盘 |
1 |
|
四、技术要求
一）、产品主要特点
1、 体积小，重量轻，设备主机重量只有10公斤。
2、 携带方便，一体化模块装箱运输，采用高强度铝合金拉杆箱，由后轮承重，轻松拉动。
3、 采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
4、 具有无线通讯功能，无线采集盒与放电主机及上位监控PC主机三者之间通过无线方式进行通讯，简化接线，灵活方便。
5、 无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
6、 配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。
7、 有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。
8、 采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
9、 可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
10、 可通过短时放电（10分钟）来预估蓄电池组容量。
11、 可记录测试/放电过程，主要是电池组总容量、总电压、总电流以及电压的单体电池的电压变化情况。
二）、产品主要功能
功能一：核对性放电实验
能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组及每节电池的电压，测量单节电池及电池组的容量。
多种放电停止条件的设定：
1、 电池组总电压
2、 单体电池电压
3、 放电时间
4、 放电容量
可适应多种电池电压：2V、4V、6V、12V
功能二：无线功能
1、 单体电池电压通过无线传输方式进行数据传输。省去了接线的麻烦
2、 电池组总电压采用无线传输方式进行数据传输。
3、 放电过程监测，使用无线通讯终端将电池放电数据实时传送到计算机管理软件，可实时查看放电过程数据并自动保存。
功能三：短时容量测试功能
本设备可采用10~20分钟的快速放电，用于快速测试单体电池内阻及放电能力，快速判断电池的性能及容量。
功能四：电流监测功能（选配）
停电时/实际负载放电时，在线自动监测单体电池电压，电池组电压及放电电流，记录电池的放电容量，保证对电池状态的判断。
功能五：充电电压监测功能
在核对性放电之后无需拆卸设备及可对之后蓄电池组的充电过程进行全程监测，包括：
整组充电电压
单体充电电压
充电时间
功能六：落后电池识别功能（接续放电功能）
在放电过程中当某一节电池达到放电下限阀值而整组电压还处于正常电压时可选择暂停放电，将落后电池提出后继续放电，以免将此电池过放，对日后针对该节电池进行活化提供科学的条件。该功能可以挑出前6节达到下限阀值的电池，因为一旦超过6节即认为整组电池不达标。
接续放电功能还可以将放电工作分不同工作日进行，以方便工作人员的时间安排。
功能七：数据管理功能
完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。

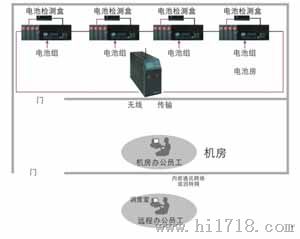

三）、HKXF3982蓄电池放电监测仪在线监测工作示意图：
四）、主要技术指标
|
|
电力用220V蓄电池组系列 |
|
电池组电压 |
DC220V |
|
工作电源 |
AC220V或DC220V |
|
放电电流 |
0-100A连续可调 |
|
放电电流 |
1% |
|
放电电流分辨率 |
0.1A或0.5% |
|
放电终止电压 |
176-264V可调 |
|
电压测试 |
0.5% |
|
采样间隔 |
5s～1min |
|
工作环境 |
湿度：5%～90%； 温度：0℃～+40℃ |
|
散热方式 |
强制风冷 |
|
主机外形尺寸 |
570 X 225 X 460 (mm) |
|
主机重量 |
15kg |
五、服务质量要求
1、资料要求
提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验。各种证件齐全，包括产品合格证、保修卡。
2、售后服务
质保期为一年、终生维护，质保期内若出现质量、技术问题，供方应及时（接到需方的正式通知后72小时内）到需方进行维修，质保期满后的维修应按照供方的售后服务方式进行处理，保证满足供方的维修需求，但供方应对需方提出的疑难问题提供技术指导。
3、培训
供方对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。
4、验收标准和方式
对设备的验收采取现场运行方式进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。
