关于FC束状尾纤的概述：

产品概述: 束状尾纤：可将多芯光缆（如4芯、6芯、8芯、12芯）扇形（束状）分开并装上连接器插头实现多芯光缆分纤连接，方便室内连接及配线架（ODF）密集安装。防水尾缆组件一般用途野外恶劣环境，对器件的可靠性要求较高。本公司采用先进工艺和设备生产，保

二、详细说明：

产品概述:
    束状尾纤：可将多芯光缆（如4芯、6芯、8芯、12芯）扇形（束状）分开并装上连接器插头实现多芯光缆分纤连接，方便室内连接及配线架（ODF）密集安装。防水尾缆组件一般用途野外恶劣环境，对器件的可靠性要求较高。本公司采用先进工艺和设备生产，保证了优良的性能和环境稳定性。产品类型有单芯、双芯和4芯等供用户选择。
产品特点:
束状尾纤
·提供带状光纤直分单芯接线的连接方式。
·多用于架内连接，连接简易、方便、经济。
·易于安装、体积小、容量大。
·插入损耗低，反射衰减高。
·跳线种类：3.0mm、2.0mm、0.9mm。
  指标PC插入损耗≤0.2dB回波衰减≥50dB APC插入损耗≤0.2dB反射衰减≥60dB
·规格4芯、6芯、8芯、10芯、12芯。
·分出光纤有专用套管保护，使光纤不易被拧断或损伤，且弯曲性能好。
·连接器配置可配FC/PC、FC/APC、SC/PC、SC/APC、ST/PC等各种连接器

这种方法是将光纤穿入并固定在插针中，并将插针表面进行抛光处理后，在耦合管中实现对准。插针的外组件采用金属或非金属的材料制作。插针的对接端必须进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软缆以释放应力。耦合管一般是由陶瓷、或青铜等材料制成的两半合成的、紧固的圆筒形构件做成，多配有金属或塑料的法兰盘，以便于连接器的安装固定。为尽量地对准光纤，对插针和耦合管的加工要求很高。

光纤连接器的性能

　　光纤连接器的性能，首先是光学性能，此外还要考虑光纤连接器的互换性、重复性、抗拉强度、温度和插拔次数等。

　　1、光学性能：对于光纤连接器的光性能方面的要求，主要是插入损耗和回波损耗这两个基本的参数。

　　插入损耗（Insertion Loss）即连接损耗，是指因连接器的导入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0.5dB。

　　回波损耗（Return Loss, Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接器，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

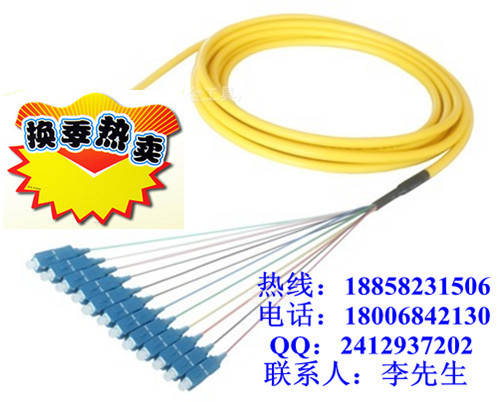

12芯束状尾纤、SC FC12芯束状尾纤










12芯尾纤|12芯FC束状尾纤|12芯SC束状尾纤|12芯束状尾纤| 12芯集成尾纤| 12色集成尾纤|12芯尾纤|FC束状尾纤|SC束状尾纤|束状尾纤|尾纤|12芯束状|带状尾纤，FC12芯束状尾纤
　　束状尾纤，又称尾纤束，只有一端有连接头，而另一端是一根光纤的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与终端设备。尾纤分为多模尾纤和单模尾纤。多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。 它由12根尾纤组成，颜色依次为：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、浅蓝。
插入损耗：≤0.2dB 回波损耗：≥60dB 工作温度：-40℃～+80℃
重 复 性： ≤0.1dB 互 换 性： ≤0.2dB 插拔次数：＞1000次 抗拉强度：0~15Kg

4.2 功能
a) 12 芯光纤分路/分纤盒能方便开启，便于使用，并有一定的防尘功能。
b) 12 芯光纤分路/分纤盒可提供熔接、冷接、现?连接等多种接续方式，并对光纤接续头提供固定和保
护。
c) 12 芯光纤分路/分纤盒可提供单芯或两芯光缆的接入和端口输出，接口类?为单联SC 或FC ?适配器。
d) 12芯光纤分路/分纤盒具有蝶形引入光缆和其它常规室内、外光缆的固定功能，并使其性能不受影响。
e) 12芯光纤分路/分纤盒具有集纤的功能，要可余留1米以上的光纤。
f）充分满足光纤弯曲半径的要求，对引入光纤提供布线路由和保护。
g)蝶形引入光缆可从光纤插座盒的侧面或底部引入。产品由优质工程塑料注塑成型，能容纳安装36芯皮线光缆，具有防紫外线 冲击 防水等功能，有2根光缆人口和2根光缆出口，可壁挂和抱杆安装。
箍式条件下使用.
二 特点及结构说明:
1:箱体采用PC/ABS合径材料制作,使用寿命达到20年以上.
2:双层结构的设计,上层为光分器配线层,下层为光纤熔接层.
3:光分器模块采用抽屉式模块化设计,具有很强的互换性和通用性.
三:主要技术参数(符合YD/T988-2007通信光缆交接箱要求)
1:工作环境温度:-40°C~ 60°C
2:环境湿度:：≤95%（ 40°C ）
3: 大气压力：70Kpa~106Kpa
4:光缆进入数量:1X2根(下进缆)
5:皮纤进入数量:1X2根(下进纤)
6:箱门开启角度:180°
7:适配器可选SC\FC\LC
8:接地耐电压水平不小于3000V（DC）/1min不击穿，无飞弧。
9:绝缘电阻:≥2X1000MΩ/500V
10:外型尺寸: 尺寸：380*300*100（mm)
11：重：5.5KG
