煤气热值在线分析仪

煤气在线分析仪
详细的技术资料和方案欢迎致电垂询   任工   18789429994


（煤制气，煤造气，水煤气，半水煤气，焦炉，干熄焦，全焦，半焦，高炉，转炉）

煤，天然气，石油焦，生物质等经过高温气化，高温裂解，还原反应等过程产生的气体，一般特征是含有

CO,H2,CO2,O2,CH4,CnHm等。

煤气分析仪指能够将煤气中上述气体浓度检测出来的仪器。一般检测煤气成分有如下几个目的：

1，工艺控制(热值、氧量、CO2等气体分析)：高炉煤气，发生炉煤气

2，安全监控（氧量分析）：转炉煤气，电石炉气，直接还原铁气

3，热值监控（CO、CH4、H2）：焦炉煤气，混合煤气，发生炉煤气

4，燃烧控制（热值、氧量分析）：混合煤气

目前国内的煤气分析仪是JNYQ-M-91多组分红外煤气分析仪，一台仪器可以同时测量多种气体成分浓度

。响应时间快，测量高，后续成本低，操作方便。1引言

炼焦过程有大量的煤气产生，该煤气也称焦炉煤气。由于煤气中含有大量的萘和焦油，冬季煤气中萘大量结

晶析出加之焦油结焦，造成煤气管线堵塞，影响煤气输送。为了解决这一问题，在焦炉出口和煤气管线之间

加电捕集器，捕集煤气中的萘和焦油。因煤气是易燃易爆气体，如果煤气中的氧含量超标，在电捕集器内就

会发生爆炸。所以，在煤气管线上设置在线含氧分析仪，当煤气中氧含量达到上限设定值时，联锁系统动作

，切断电捕集器电源，以保证安全。根据焦炉煤气的特点，选用西安聚能仪器有限公司TR-9200型氧分析仪

对该煤气中的氧含量进行测量。

针对焦炉煤气所含有害成份极其复杂的这一恶劣工况，采用国际先进的涡旋管制冷除焦油、除萘、除水汽和

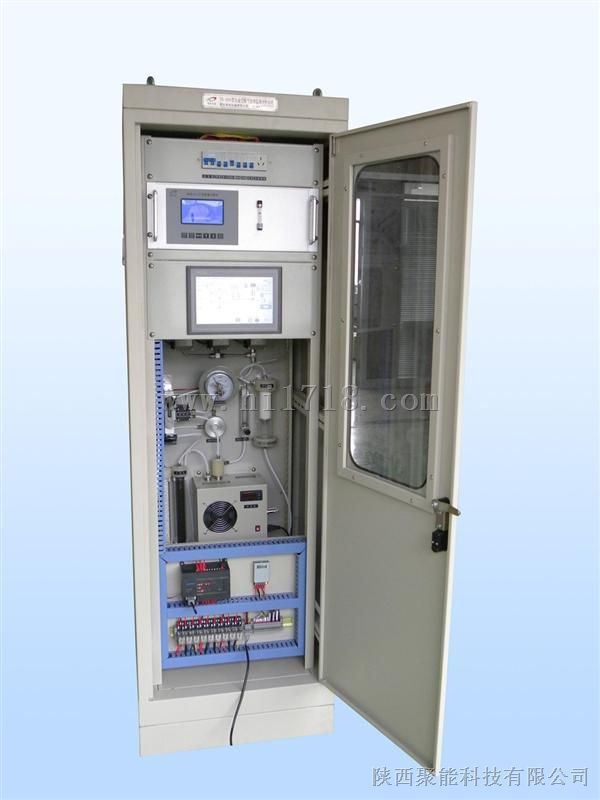

粉尘过滤技术达到取样净化初级处理的目的。 分析柜内包含以下单元：预处理单元:由特殊液体过滤器（洗

涤槽、雾过滤器、除硫器等效组件来完成净化焦油、萘等成份的中间级净化处理；由冷凝器、蠕动排液泵、

脱流器、精细过滤器等组成来完成精细级的净化处理；由特制耐腐抽气泵、流量控制器等组成样品的取气和

稳压稳流工作。确保焦炉煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤可达

0.1μ。
详细的技术资料和方案欢迎致电垂询   任工   18789429994
    将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。 分析控制联锁

单元:由磁氧分析仪完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可

在量程范围内设定报警和联锁值，当O2含量浓度超进行报警和联锁。

详细的技术资料和方案可以直接咨询   18789429994 任智勇。

2工作原理

TR-9200型煤气含氧分析仪是基于电化学测量原理。采用完全密封的燃料池氧传感器是当前国际上先进的

测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在KOH的溶液中。在阴极氧被还原

成氢氧根离子，而在阳极铅被氧化。从而达到测量组分02含量的目的。

详细的技术资料和方案可以直接咨询   任智勇

3结构及特点

    该仪表按功能划分，主要由取样系统、预处理系统、分析控制联锁系统3部分组成。

3.1取样系统

  完成样气的现场采集、输送及过滤，然后送入分析机柜内的预处理单元。取样方式采用干法取样，输样管

道长度不大于25m。

3.2预处理系统

    由西安聚能仪器型取样探头、雾过滤器组件、不锈钢结构大容积过滤器组件、除湿器、特制耐腐抽

气泵、蠕动排液泵、精细过滤器流量控制器等组成。其功能：完成样气的净化、除尘、除湿、稳压、稳流，

其过滤可达0.11-1,。将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可

靠性。见图1所示。

3.3分析控制联锁系统

    TR-9200型分析系统采用西安聚能仪器有限公司JNYQ-O-11型氧分析仪，完成样气氧含量的在线连续分析

，连续输出4～20mA.DC信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O：含量浓

度超进行报警和联锁。

     (2)主要技术参数

    测量范围：02：0～2%；

    线性误差：<±1%F.S；

    零点漂移：≤±1%F.S；

    量程漂移：≤±1%F.S；

    系统响应时间：< 30s；

    输出信号：模拟信号：4～20mA.DC，报警信号无源接点；

    供电电源：220VAC 50Hz功率3～5kVA。

4仪表现场使用情况

    该套氧分析仪已在国内多家焦化行业的煤气脱萘装置上投入运行，分析取样点在电捕集器出口。投用以

来，运行比较稳定，维护工作量大大降低。特别是预处理系统处理效果很好，保证了分析仪的准确分析，同

时也保证了电捕集器的安全、稳定运行。

5存在的问题及对策

    (1)该套分析仪能否稳定的运行，预处理系统是关键。

    (2)由于取样装置采用干法取样，一旦断电，将造成整个测量系统停运，所以有条件的场所采用UPS

供电。

 详细的技术资料和方案可以直接咨询   18789429994 任智勇

如：气体预处理，氧气分析仪,便携式氧气分析仪,防爆型氧分析仪,氧化锆分析仪,露点仪,防爆型露点仪,
便携式露点仪,分体式露点仪,氢气分析仪,防爆氢气分析仪,高纯氢气分析仪,红外线分析仪,一氧化碳分析仪

,
二氧化碳分析仪,氨气分析仪,二氧化硫分析仪,硫化氢分析仪,甲烷分析仪,水泥厂气体分析系统,焦炉煤气分

析系统,水煤气分析系统,煤造气分析系统,半水煤气分析系统,高炉煤气分析系统,转炉煤气分析系统,高炉喷

煤分析系统,

    详细的技术资料和方案欢迎致电垂询   任工   18789429994

订货须知：
为使您订购的分析器准确，适用，请填写下列内容：
1、待测组及其实际浓度范围。
2、所需要的分析器的量程范围。
3、背景气体所含组分及其实际浓度。
4、测量气体被污染情况：如焦油雾、粉尘、腐蚀性成分、水分等的含量。
5、监测点的温度、压力状况。
6、需要附件。
7、其它特殊要求。
