密闭电石炉气体在线分析仪

●         电石炉气（TR-9700）
  密闭式电石行业

TR-9700型电石炉气体在线分析系统

为满足我国日益严格的环保需求，聚能公司基于自身在工业领域的丰富经验，推出专门面向电石行业的烟气分析全面解决方案，本方案主要用于密闭电石炉及其它工业过程中产生的气体。

产品及技术咨询请致电：任智勇 18

前言：

电石(CaC2)是基本的有机化工原料，曾被誉为有机合成之母。由它制得的乙炔气可代替石油制品生产醋酸、醋酸乙烯、聚氯乙烯、聚乙烯醇、乙炔炭墨等一系列数千种有机产品的气体原料。电石化工作为煤化工的一个分支，一方面是具有生命力的产业，另一方面又是高耗能、高污染的产业。电石生产中，电石炉排放的烟气是的污染源。为了加强环境保护治理和实现能源回收利用、降低生产成本、提高企业和社会效益，按照国家发改委2007 年70 号文件《电石行业准入条件》（2007 年修订）的意见，新建电石炉必须符合以下4 个要求：

（1）建设大型密闭式电石炉；

（2）单台炉容量25000KVA 以上；

（3）初始总容量100000KVA；

（4）电石炉气必须综合利用。

电石炉气的净化和利用在国内外都是难题，要充分、安全、有效地利用电石炉气，就必须对电石炉尾气进行有效的监测。

电石炉尾气分析方法主要有三种：手工（奥氏气体仪）分析、色谱仪分析、在线分析。本文仅就密闭式电石炉气的在线监测进行简要分析，对电石炉尾气分析系统的设计进行简要介绍。希望能抛砖引玉，从而实现在新建电石炉和老的电石炉改造后的尾气得到充分利用，进而实现环境保护、劳动保护以及实现能源回收利用、降低生产成本、提高企业和社会经济效益。

1. 炉气的特性生产过程中的密闭电石炉内,通电后生成产品的主要反应式如(1)所示：

产品及技术咨询请致电：任智勇 18

1.1 炉气量：电石；

1.2 温度：正常400--800℃，（瞬时）1000℃。

1.3 炉气的组分（一般）

1.4 粉尘含量及组分
粉尘含量：

2. 炉气的特点密闭电石炉尾气有以下特点：
(1)电石炉尾气出炉温度高且不稳定；
(2) 炉气量波动而不平稳，尾气中一氧化碳浓度高，约含74—85％，且温度高，属于易燃易爆的气体；
(3)尾气粉尘含量大且粒径小，5～10μm的约占粉尘40％，大于40μm的不足11％，高达150g／Nm3的烟尘使得尾气的回收很不利;
(4)尾气有一定的热值约2300—2600 Kcal／Nm3；
(5)尾气中含有微量的焦油，析出后和粉尘粘连，给低温除尘带来不便。

3.密闭电石炉尾气分析系列一般分析系统从结构上可分为三大部分，即取样系统，预处理系统，分析系统。

根据炉气的以上特点，西安聚能仪器有限公司经过多年经验积累，将该分析系统从功能上划分为如图1所示的几部分，据此设计制造的成套系统，在新建大型密闭电石炉（5万t）以及老的电石炉改造的应用中都取得了很好的运用效果。以下简要介绍该分析系统的设计。

 3.1 取样点的选取取样点的选取应该满足以下要求：能真实、及时地反映用户所关注的炉况参数；取样的点温度、压力、流量比较稳定；粉尘、焦油量尽可能小。如果取样点选取不当将给后续系统带来额外负担，甚至不能真实地反映出需要的炉况参数。

3.2 取样系统的设计取样系统是整个分析系统的道关口，它是否成功，将直接导致整个分析系统的成败。电石炉尾气取样点的温度大约在200-300℃，相对压力为微正压到微负压之间，由于炉气的特殊性，取样系统必须具有对样品组分进行初步的物理分离，将采样探头周围的固体颗粒从气态流体中分离出去，因此取样系统不仅要有探针（取样管），还要有过滤系统、探头清扫系统等，此外，还应具有便于维护的结构。西安聚能仪器公司自主研发的取样探头能将大于0.3μm粉尘的99%滤出。采用PP1190取样探头，再配以程控自动吹扫装置，即可担此重任。
3.3 预处理系统的设计预处理系统主要完成从取样系统输送过来的气样进行安全、及时、有效地处理，以满足仪器分析系统的使用条件。首先传输管路的设计必须满足空气动力学的要求，使样气流路畅通无阻；接下来是将样气进行除尘、除焦油、调压、除水、稳流等一系列连惯处理。使处理后的样品气干燥、清洁，以便进入仪器分析系统中的关键组分得以准确分析。从而为电石的生产安全以及炉气的有效利用提供科学的依据。除尘系统包括过滤、清扫、再过滤等，防止管路阻塞；脱焦除油系统包括控温、洗出、吸附等，有利于管路畅通，保护分析设备；除水系统包括汽水分离、冷凝、雾捕集、气水分离、干燥过滤等，保护分析仪，保证测试准确；压力调整系统包括泵、调节阀、快速回路等，以保证仪器正常工作条件。可编程控制（PLC）系统，主要包括PLC、程序软件、执行机构、人机界面等，主要用于对取样预处理系统实现自动控制，出现异常情况时报警。 3.4 仪器分析系统本系统包括流量调节装置、防异常进水装置、校准装置、分析仪器等。其中防异常进水装置采用西安聚能仪器具有权的阻液器，在工艺出现异常情况下，确保分析仪器不会因为进水而损坏仪器。分析仪器是根据电石生产工艺以及尾气用途进行配置的。一般密闭电石炉尾气中的O2、H2、CO等气体属于必测项目。其中O2和H2的含量是安全指标，CO是尾气利用。对于O2的测定，可选择O6F、PA200/PA300-GT等；对于H2的测定，可选择PA100/PA200/PA300-RQD等；对于CO的测定，可选择PA200/PA300-GXH等。对需要测定CH4、CO2的场所，可选择TR-9700型分析仪。

 4. 电石炉尾气成套分析系统的应用西安聚能仪器制造的电石炉尾气分析系统，在如图所示功能框图的基础上，根据不同用户的工况及要求还会进行有针对性地设计。本系统从2007 年在宜化应用以来，经过不断探索改进，到目前为此，已经成功投运数十套，特别是2009 年以来，市场反映越来越好。总之，密闭式电石炉适用于大容量炉型，炉气从炉内引出后可实现综合利用，既降低了冶炼能耗，又减少了能源的巨大浪费，同时大幅度减少了烟气直接排放，有利于环境保护。符合国家有关产业政策，必将得到较快发展。同时，对其尾气在线分析系统也会有越来越高的要求。

因此，电石炉尾气分析系统在先进性、适用性、可靠性、稳定性、安全性等方面应提出更高的要求。

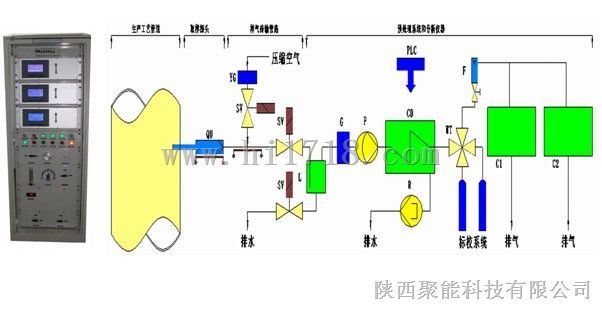

 1.装置的组成该装置为机、电、仪一体化成套分析控制装置（见系统取样分析原理图），整体采用分析柜式结构，成套装置由分析柜组件和安装在工艺管道上的取样器组件构成。

1．1电半热自动控温一体化取样器组件包括：

a．专用不锈钢电半热式自动控温取样探头；

b．不锈钢烧结帖烛芯式专用探头过滤器（进口材料）；

c．专用电半热自动控温取样管组件；完成样气的现场采集、输送及级过滤、然后送入分析间内的样气预处理单元。

1．2 分析柜组件分析柜内包含以下单元：

a．预处理单元预处理单元由专用过滤器组件、原装进口蠕动排液泵、压缩机式除湿器、原装进口特制耐腐抽气泵、原装进口电动球阀、精密过滤器等组成。其功能完成样气的净化、除尘、除湿、稳压、稳流等，其过滤可达0.1u。然后将符合分析仪要求的超净、流量稳定的被测样气源源不断的送入分析仪器。

b．分析单元和分析仪作用分析单元由德国麦哈克公司新式的红外线和电化学传感器，完成样气CO、O₂、H₂的在线连续分析，分析仪分析性能稳定可靠，响应时间快，智能化程度高。 1CO分析仪的作用在电石生产过程中，会产生大量的 CO，为了废气再用的热值保障，所以，必须对CO检测，分析出CO的浓度。 2O₂分析仪的作用在电石生产过程中，各种管道达不到零泄露的标准要求，从不同的位置都会进入空气，因为在生产过程中会有大量的可燃气体，再加上空气中的氧较高，为了保障安全，所以，必须对过程气中O₂分析，确保生产的安全性。

产品及技术咨询请致电：任智勇 18TR-9700分析系统

具有安全可靠、取样真实、响应快、分析高、配置和选型等诸多特色，拥有为完善、性能可靠的分析系统设计, 系统不仅考虑了适应危险环境场所问题，也考虑了避免系统内部的不安全因素的产生。因此是国内为完善的防尘分析系统。

●电石炉气（TR-9700-DS）

电石炉气

●工业高温光亮退火炉（TR-9700-GY）

产品及技术咨询请致电：任智勇 18

如：气体预处理，氧气分析仪,便携式氧气分析仪,防爆型氧分析仪,氧化锆分析仪,露点仪,防爆型露点仪,便携式露点仪,分体式露点仪,氢气分析仪,防爆氢气分析仪,高纯氢气分析仪,红外线分析仪,一氧化碳分析仪,二氧化碳分析仪,氨气分析仪,二氧化硫分析仪,硫化氢分析仪,甲烷分析仪,氩气分析仪，有毒可燃气体报警仪， 还有各行业应用到的气体分析系统如电石炉尾气分析系统，水泥厂气体分析系统,焦炉煤气分析系统,水煤气分析系统,煤造气分析系统,半水煤气分析系统,高炉煤气分析系统,转炉煤气分析系统,高炉喷煤分析系统, 合成氨气体分析系统、石油化工分析系统等。

详细的技术资料和方案欢迎致电垂询   任工   18

订货须知：

为使您订购的分析器准确，适用，请填写下列内容：

1、待测组及其实际浓度范围。

2、所需要的分析器的量程范围。

3、背景气体所含组分及其实际浓度。

4、测量气体被污染情况：如焦油雾、粉尘、腐蚀性成分、水分等的含量。

5、监测点的温度、压力状况。

6、需要附件。

7、其它特殊要求。
