- 品牌/商标：美赞电子
- 企业类型：制造商
- 新旧程度：全新
- 原产地：杭州市拱墅区丰潭路388号御峰大厦813室
产品特性
·输出电压(Voltage Accuracy) ±1%
·电压调整率（Line regulation） ±0.2%
·负载调整率（Load regulation） ±0.4% (主路)
·纹波噪声（Ripple&Noise,20MHz bandwidth）±1%Vout 20MHZ示波器
·短路保护（Short Circuit Protection），自恢复（Current limit,Auto-recovry）
·电流限制点（Current Limit）： 110%-130%
·隔离电阻（Isolation Resistance） 200MΩ
·隔离电压（Isolation Voltage）: 输入/输出（Input/Output）:1500VDC
输入/外壳（Input/case）:1500VDC
输出/外壳（Output/Case）:500VDC
·湿度（Relative humidity）:Non-condensing 0% to 95%RH(无结露)
·温度系数（Temperature Coefficient） ±0.03%/°C
·响应速度（Transient Response）: 500 μS
·工作频率（Switching Frequency） 160-200KHz
·平均无故障工作时间（MTBF） 2X105Hrs
产品型号Models
产品型号 Models | 输入电压(Vdc) Input voltage range | 输出电压(Vdc) Output voltage | 输出电流(A) Output current | 纹波（mv） Ripple and noise | 效率（%） Efficiency | |
单 路 | MDF100-12S05 | 12(9~18) | 5 | 20 | 50 | 82 |
MDF150-12S12 | 12 | 12.5 | 120 | 82 | ||
MDF200-12S13.8 | 13.8 | 14.5 | 120 | 82 | ||
MDF100-24S05 | 24（18~36） | 5 | 20 | 50 | 85 | |
MDF150-24S12 | 12 | 12.5 | 120 | 82 | ||
MDF200-24S15 | 15 | 13.3 | 150 | 83 | ||
MDF200-24S24 | 24 | 8.3A | 200 | 85 | ||
MDF100-48S05 | 48（36~72） | 5 | 20 | 50 | 85 | |
MDF150-48S12 | 12 | 12.5 | 120 | 86 | ||
MDF150-48S48 | 48 | 3.1 | 200 | 88 | ||
MDF150-110S24 | 110（72~144） | 24 | 6.25 | 200 | 85 | |
双 路 | MDF50-12D05 | 12(9~18) | 5/5 | 5/5 | 50/50 | 82 |
MDF100-12D0512 | 5/12 | 15/2.1 | 50/120 | 83 | ||
MDF150-12D13.8 | 13.8/13.8 | 5.43/5.43 | 120/120 | 82 | ||
MDF75-24D12 | 24 （18~36） | 12/12 | 3.13/3.13 | 120/120 | 83 | |
MDF120-24D2412 | 24/12 | 3/4 | 200/120 | 85 | ||
MDF200-24D15 | 15/15 | 6.67/6.67 | 150/150 | 87 | ||
MDF100-48D0512 | 48（36~72） | 5/12 | 15/2 | 50/120 | 88 | |
MDF150-48D13.8 | 13.8/13.8 | 5.43/5.43 | 120/120 | 85 | ||
MDF200-48D24 | 24/24 | 4.17/4.17 | 200/200 | 91 | ||
仅列出典型型号，其他型号，请确定功率，输入电压及输出电压，致电我公司。

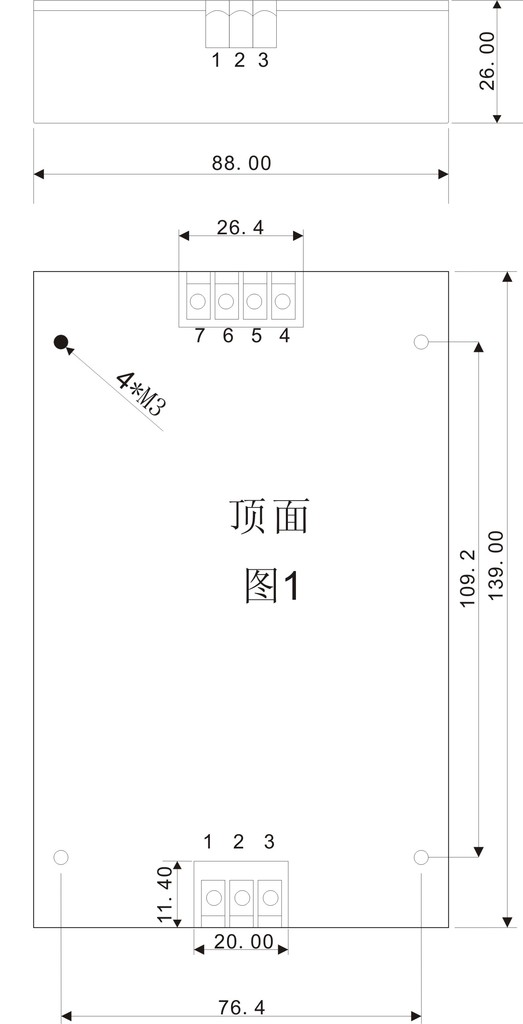

外形图与引脚定义:139×88×27mm
管 脚 编 号 | 单 路 | 双 路 |
1 | -Vin | -Vin |
2 | -Vin | - Vin |
3 | +Vin | +Vin |
4 | +Vin | +Vin |
5 | REM | REM |
6 | TRIM | NC |
7 | +Vo | -Vo1 |
8 | +Vo | +Vo1 |
9 | -Vo | -Vo2 |
10 | -Vo | +Vo2 |
