| 品牌 | LS | 型号 | LSTD02 |
| 产品用途 | 自动控制 | 驱动能源 | 电动执行器 |
LSTD02型电动执行器控制部件简介
LSTD02型电动执行器控制部件是专门为HY02D型电动执行器开发的控制电路。电路板设计紧凑，但仍 提供了丰富地故障诊断及保护功能。
一、主要功能
1、给定信号失效判断与保护功能。
2、位置检测信号失效判断保与护功能。
3、卡涩保护。
4、电子行程限位。
5、输入信号正/反相作用。
6、电气制动与瞬间防反转功能。
7、自适应转动惯量、阻力，定位功能。
8、行程方向自适应功能。
9、电机方向自调整功能。
10、电位器安装辅助定位功能。
二、主要技术指标
1、输入信号4～20mA；输入电阻120Ω。
2、位反信号输出：4～20mA；输出负载电阻≤750Ω。
3、灵敏度：0.025%（1／4096）。
4、死区值：自适应。
5、电气定位误差：≤±0.8%（行程时间大于20S）。
6、阻尼特性：无振荡。
7、迟滞：不大于0.2S。
8、工作电源：单相AC85～AC260V。
9、驱动电机电流：≤0.5A。
10、电气限位范围：0；100％。
11、工作环境温度： －25～70℃。
12、温度特性：不大于±0.05%/℃。
13、环境湿度： ≤95％RH。

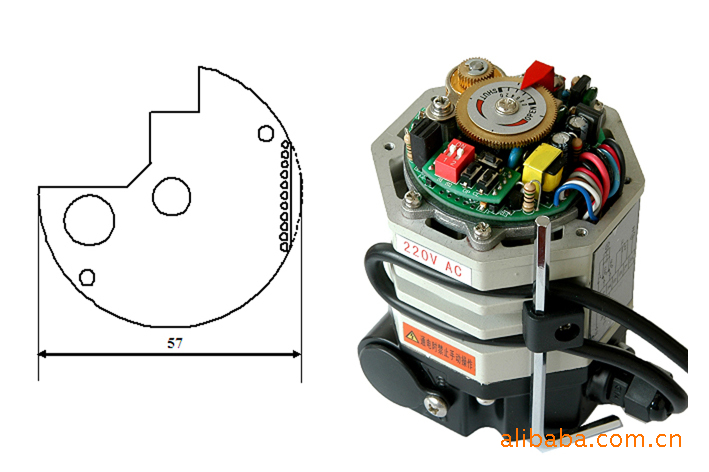

三、电路板尺寸
