电动执行器控制模块 LSTDP

                    LSTDP型电动执行器控制部件简介

    一、特点

    LSTDP型电动执行控制部件是专为紧凑型执行器设计的一款调节型控制电路。具有就地手动与远方自动两种可切换的运行模式。

    LSTDP带有就地显示操作面板。液晶显示为中/英文可切换界面。可实时显示运行参数、状态和故障信息及设置菜单与操作指导。控制器内带输入／输出光电隔离。就地操作按键可采用磁性按钮或手持式红外遥控器。

    整个电路由两块电路板对插在一起，用4根铜螺柱固定。铜螺柱上端有螺孔，直接固定在面板上。安装、维修十分方便。

    二、主要功能

    1、给定信号失效保护。

    2、位置信号失效保护。

    3、卡涩保护。

    4、电机驱动电路故障保护。

    5、强干扰死机自恢复。

    6、电子行程限位。

    7、中途限位。

    8、电子制动与瞬间防反转。

    9、行程方向自适应。

    10、电机转动方向自调整。

    11、自适应转动惯量、阻力，定位。

    12、就地手动操作／远方自动操作。

    13、输入／输出信号采用光电隔离。

    14、输入信号作用方向可选。

    15、具有位置检测电位器安装指导功能。

    三、主要技术指标

    1、调节（给定）输入信号：   4～20mA；输入电阻240Ω。

    2、位反信号输出：   4～20mA；输出负载电阻≤750Ω。

    3、死区值：    0～4％可选，步距0.1％。

    4、电气定位误差：   ≤±0.8%。

    5、阻尼特性：   死区值≥1％时无振荡。

    6、迟滞：       不大于0.2S。

    7、工作电源：   单相电机：AC220V±10％。

    8、电气中途限位范围：   关限位：0～100％。开限位0～100%

    9、显示：       0.2级。

    10、工作环境温度：   －25～70℃。

    11、环境湿度：       ≤95％RH。

    12、位置传感器：电位器0～500Ω；0～1K；0～5K；0～10K。

    13、驱动电机：200W以下单相交流电机。

    四、人机界面

    1、设置界面

     2、运行界面

        五、外形尺寸及安装

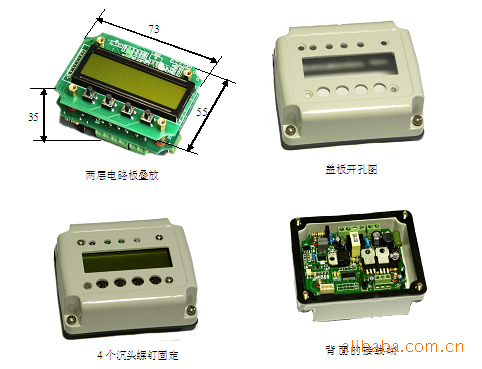

电路板安装在原来接线腔内。LSTDP的外形尺寸按05型设计，因此05型以上的均可安装。

安装电路板前必须将原接线腔盖板按下图所示开孔。电路板分两层（显示板和主控板），出厂前已固定在一起。在显示板上有4个螺孔，安装时将电路板放在接线端盖内，用4个沉头螺钉穿过盖板将电路板固定，然后贴上PVC面膜。接线端子在电路板背面。
