| 品牌 | MAST | 型号 | MKT-1-XX |
| 测量范围 | 0DB~90DB | 测量 | 1% |
型号：MKT-1-XX-X

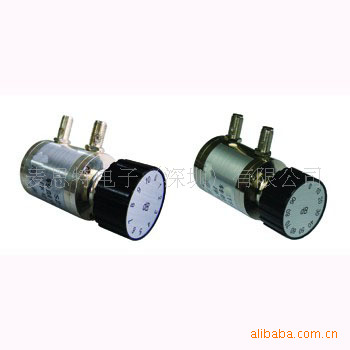

转鼓式步进衰减器
2 Watts DC-6GHz
转鼓式步进衰减器可在不中断电路的情况下，在一定频率范围内以步进形式调节微波电路的功率电平，也可以作为仪器设备的机内衰减器，具有体积小、高、稳定可靠等特点。
MKT系列转鼓式步进衰减器平均功率2W，频率DC-6GHz，衰减范围0-90dB,可分别按照0.1dB,1dB,10dB步进调节。
标称阻抗：50?
平均功率：2W
峰值功率：100W(5μs脉宽,2%负载周期)
温度范围：-20°C～+85°C
连接器形式：SMA(K,K)
重量：250g
外型尺寸：Φ30×63mm
型号 | 频率范围 | 衰减步级 | 驻波比 | 插入损耗 | 衰减 |
MKT-1-1-1 | DC-1 | 0-1dB in 0.1dB steps | 1.2 | ≤0.3 | ±0.1 |
MKT-1-1-2.5 | DC-2.5 | 1.25 | ≤0.4 | ±0.2 | |
MKT-1-1-3 | DC-3 | 1.4 | ≤0.5 | ||
MKT-1-1-4.3 | DC-4.3 | 1.45 | ≤0.8 | ±0.3 | |
MKT-1-1-6 | DC-6 | 1.5 | ≤1.0 | ±0.3 | |
MKT-1-10-1 | DC-1 | 0-10dB in 1dB steps | 1.2 | ≤0.3 | ±0.3 |
MKT-1-10-2.5 | DC-2.5 | 1.25 | ≤0.4 | ±0.4 | |
MKT-1-10-3 | DC-3 | 1.4 | ≤0.5 | ±0.5 | |
MKT-1-10-4.3 | DC-4.3 | 1.5 | ≤0.8 | ±0.5 | |
MKT-1-10-6 | DC-6 | 1.5 | ≤1.0 | ±0.5 | |
MKT-1-60-1 | DC-1 | 0-60dB in 10dB steps | 1.2 | ≤0.3 | ±0.3 |
MKT-1-60-2.5 | DC-2.5 | 1.2 | ≤0.4 | ±0.5 | |
MKT-1-60-3 | DC-3 | 1.2 | ≤0.5 | ±0.5(＜50dB) ±0.8(≥50dB) | |
MKT-1-60-4.3 | DC-4.3 | 1.4 | ≤0.8 | ||
MKT-1-60-6 | DC-6 | 1.5 | ≤1.0 | ||
MKT-1-90-1 | DC-1 | 0-90dB in 10dB steps | 1.2 | ≤0.3 | ±0.3(≤60dB) ±3%(＞60dB) |
MKT-1-90-2.5 | DC-2.5 | 1.25 | ≤0.4 | ±0.5(≤60dB) ±3%(＞60dB) | |
MKT-1-90-3 | DC-3 | 1.25 | ≤0.5 | ±0.5(≤60dB) ±3.5%(＞60dB) |
