| 类型 | 液晶仪表 | 品牌 | 淄博林洋电气科技有限公司 |
| 型号 | doe | 测量范围 | 5/1（A） |
| 准确度 | 0.2级 | 功率 | 2（W） |
| 电源电压 | AC85~265/DC90~250（V） | 外形尺寸 | 96(W)×96(H)×85(D)（mm） |
一、功能简述
特点：
DOC608系列综合电量测控仪表是我公司产品的重要组成。该设计充分考虑性价比、易用性、性和配套性。
◇ 采用交流直接离散采样技术，对电压、电流进行谐波分析和测量
◇ 可任意设定PT/变比
◇ 高亮度LED显示，寿命长，可视度高
◇ 显示可滚动设置
◇ 安装方便，插件结构，接线美观
◇ 设备均采用RS485通讯方式，与业界多种软件通讯
◇ 可接入PLC、SCADA系统
◇ 扩充的温度、直流采集装置，可满足配电更要求
◇ 输入、输出全隔离
二、 技术规格参数
输入电压
额定值：100V或400VAC，允许25%的限
过负荷：2倍额定值（连续）；2500VAC/1秒（非循环）
测量形式：128点/周波，FF
.输入电流
额定值：5A或1A，允许25%的限
过负荷：2倍额定值（连续）；100A/1秒（非循环）
测量形式：128点/周波，FFT
负荷：小于0.2VA
.输入频率范围
45~65HZ 自适应跟踪
测量：
电压、电流：0.2级
其他参数：1级
频率：0.02Hz
温度漂移系数：100PPM/℃
正常工作温度范围：-25℃~+75℃
开入电压：9V~36VDC，装置内部提供
开出接点容量：6A250VAC 继电器：日本松下APE30005
通讯
RS485接口，&plun;15KV ESD保护
波特率：1200bps~15200bps均可设定
ModBus-RTU协议
环境温度
正常工作温度范围：-25℃~+75℃
存储温度：-40℃~+85℃
相对湿度：5%~95%不结露
性
缘强度：电压、电流输入回路＞2KV
电流回路：＞3KV
外型尺寸及重量
96*96*75mm
0.9Kg
电源
85VAC~265VAC或90VDC~250VDC
功耗：1.6W
其他工作电源须定货指明
三、安装
安装方式：嵌入式安装

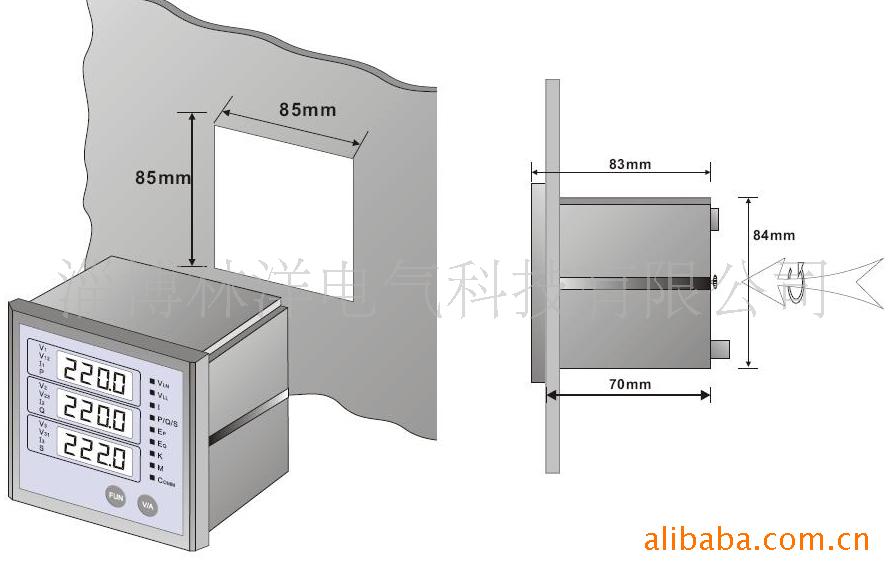

安装尺寸和方法：
1）在您的配电盘上或屏体面板上，选择合适位置开85＊85m㎡安装孔，考虑仪表及接线深度；
2）取出智能仪表，松开定位螺钉，将仪表置入安装孔内；
3）同时装上定位夹及定位螺钉；
4）尽量避免与产生电磁干扰的系统接近；
5）定位螺钉预紧效果即可；
