DOE2024E

DOE2024E简介

一、功能简述

特点：

DOE2024E综合电量测控仪表是淄博林洋电气科技有限公司产品的重要组成。该设计充分考虑性价比、易用性、性和配套性。

◇       采用交流直接离散采样技术，对电压、电流进行谐波分析和测量

◇       可任意设定PT/变比

◇       高亮度LED显示，寿命长，可视度高

◇       显示可滚动设置

◇       安装方便，插件结构，接线美观

◇       设备均采用RS485通讯方式，与业界多种软件通讯

◇       扩充的温度、直流采集装置，可满足配电更要求

◇       输入、输出全隔离

二、技术规格参数

输入信号

输入电压

额定值：  100V或400VAC，允许25%的限

过负荷：  2倍额定值（连续）；2500VAC/1秒（非循环）

测量形式：128点/周波，FFT

负荷：   小于0.2VA

输入电流

额定值：  5A或1A，允许25%的限

过负荷：  2倍额定值（连续）；100A/1秒（非循环）

测量形式：128点/周波，FFT

负荷：   小于0.2VA

输入频率范围

45~65Hz 自适应跟踪

测量

电压、电流：  0.2级

其他参数：    1级

频率：        0.02Hz

温度漂移系数：100PPM/℃

正常工作温度范围：-25℃~+75℃

通讯（可扩充）

RS485接口，&plun;15KV ESD保护

波特率：1200bps~9600bps均可设定

ModBus-RTU协议

环境温度

正常工作温度范围：-25℃~+75℃

存储温度：-40℃~+85℃

相对湿度：5%~95%不结露

性

缘强度：电压、电流输入回路＞2KV

电流回路：＞3KV

外型尺寸及重量

96*96*75mm

0.9Kg

电源

85VAC~265VAC或90VDC~250VDC均可

功耗：1.6W

其他工作电源须定货指明

三、原理组成

采用高度集成CPU，程序和数据总线不出芯片；

现场可修正电压、电流系数，实现微调；

128点/周波离散采样，通过FFT计算，形成各量；

系统生成1~ 15次谐波；

可做为谐波分析参考；

温度测量装置采用内部自调整电路线性度。

四、订货帮助

EG：DOE2024E-455P4

表示为PT接入电压为400VAC，接入电流为5A，系统频率为50Hz，220VAC供电电源。

五、安装

1．现场安装

安装方式：嵌入式安装

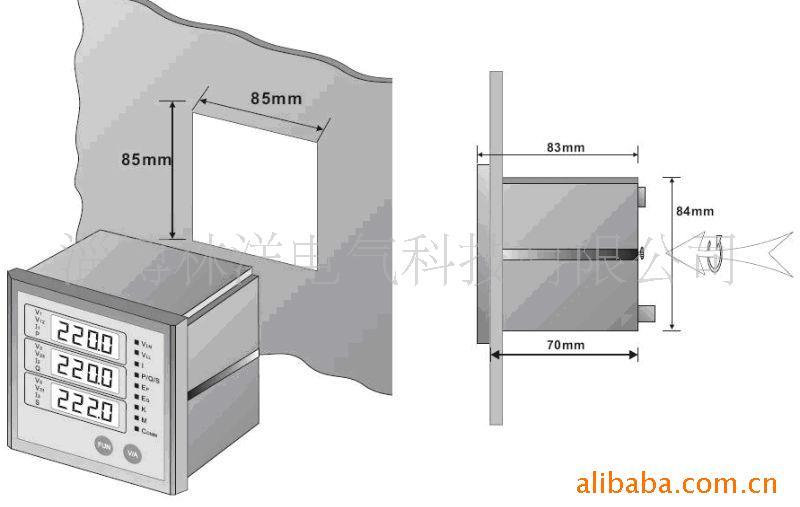

安装尺寸和方法：

1） 在您的配电盘上或屏体面板上，选择合适位置开85＊85m㎡安装孔，考虑仪表及

接线度；

2） 取出智能仪表，松开定位螺钉，将仪表置入安装孔内；

3） 同时装上定位夹及定位螺钉；

4） 尽量避免与产生电磁干扰的系统接近；

5） 定位螺钉预紧效果即可；
