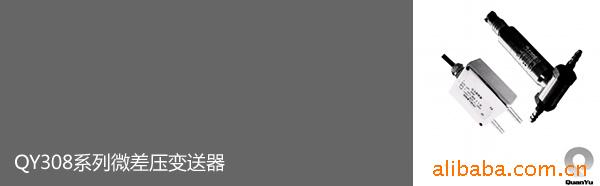

| 品牌 | 全宇 | 型号 | QY308 |
| 类型 | 微差压变送器 | 测量介质 | 与316L不锈钢兼容的各种液体、气体或蒸气 |
| 测量范围 | 0～30kPa～700kPa（kPa） | 等级 | ±0.25﹪FS |
| 输出信号 | 4～20mADC 0～10/20 mADC 0/1～5/10VDC（mA） | 电源电压 | 15～30VDC 15～28 VDC 15～28 VDC（V） |
| 工作温度 | －30～＋100℃（℃） |
概述
QY308系列通用压阻差压变送器，选用进口高、高稳定性差压非隔离传感器芯体.通过精密温度补偿及独特的传感器应力隔离技术组装而成与不锈钢外壳正、负腔焊接为一体。由于硅压阻敏感芯片上的惠斯顿桥路输出的电压信号，与作用下的压力有良好的线性关系。经过本公司的高可靠性的放大电路和精细的外部补偿，可实现对压力正确的数据测量。将被测介质的压力转换成4～20mADC的标准信号。本产品具有测量范围广、
体积小、长期稳定性好、接口形式可任选能限度的满足客户的需求适用于非腐蚀性气体介质的差压测量。
应用
炉膛压力或炉膛负压
工业过程风速及流速测控
烟尘治理及环境保护
风机测量与控制
特点
适用非腐蚀性气体、流量、微差压测量
灵敏度高、可测小于100Pa的微小压力
标准螺纹及多种引压测量接口选择
体积小、外型美观、性价值高
适用液体、气体等介质的差压测量
温度补偿范围宽
恒流源供电
技术指标和性能
测量介质 与316L不锈钢兼容的各种液体、气体或蒸气
量程范围 0～30kPa～700kPa
供电电源 15～30VDC 15～28 VDC 15～28 VDC
输出信号 4～20mADC 0～10/20 mADC 0/1～5/10VDC
传输方式 二线制 三线制 三线制
精 度 （典型值）±0.25﹪FS （典型值）±0.5﹪FS
长期稳定性 1mV
温度误差大 （0～50℃） 零点＜0.05 mV/℃； 灵敏度＜0.01﹪/℃
工作温度 －30～＋100℃ 补偿范围 0～＋50℃
贮存温度 －40～100℃
响应频率 正压腔＜30kHZ 负压腔＜5kHZ
正端过压 2倍满量程
负端过压 1倍满量程或1 MPa（取小值）
静 压 ≤200 MPa 静压影响≤0.05 mV/100 kPa
绝缘电阻 100MΩ50VDC
电气连接 电缆连接 航空扦头 赫斯曼扦件
壳体材料 不锈钢1Cr18Ni9Ti
过程接口 M12×1 N20×1.5或G 1/4外螺纹
防护等级 IP65
防爆标志 ExiaⅡCT6（本质安全防爆型）
