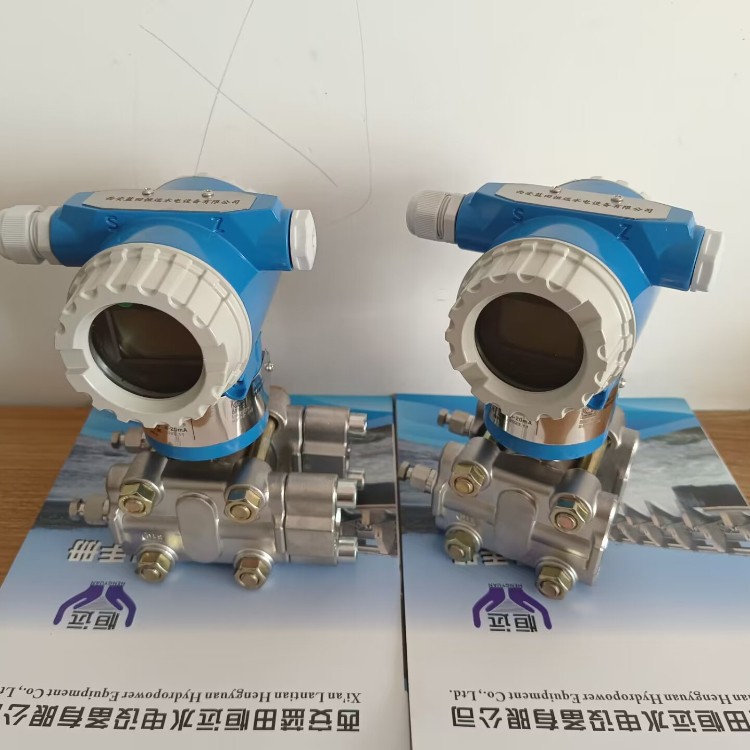

排污阀差压变送器PDT21-32-T11流量差压信号器

排污阀差压变送器PDT21-32-T11流量差压信号器

PDT21-32-T11本系列差压变送器测量部分主要由电容器极板、中心测量膜片、刚性绝缘体、灌冲液及隔离膜片等组成。测量时，作用在高、低压侧隔离膜片上的过程压力通过灌充液传递到δ-室传感器中心的测量膜片上。测量膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样。AP绝压变送器，低压侧始终保持一个参考压力）。测量膜片的位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片两电容固定极板的被放大电路线性地转换成4~20mA 的二线制标准信号输出。

二、特点

● 高

● 稳定性好

● 二线制（特殊可四线制）

● 固体元件，接插式印刷线路板

● 小型、重量轻、坚固抗振

● 量程、零点外部连续可调

● 正迁移可达500%；负迁移可达600%

● 阻尼可调

● 单向过载保护特性好

● 无机械可动部件，维修工作量少

● 全系列统一结构，零部件互换性强

● 防爆结构，全天候使用

●使用对象：液体、气体和蒸汽

●测量范围：0～0.1kPa至0～40MPa

●输出信号：4～20mA DC（特殊可为四线制

220V
AC 供电，0～10mA DC输出）

●供电电源：12～45V DC，一般为24V  DC

（见图2 负载特性）

●负载特性：与供电电源有关，在某一电源电压时带负载能力见图2，负载阻

抗RL与电源电压Vs关系式为：R1≤50（Vs-12）

●指示表：指针式线性指示0～100%刻度或LCD液晶式显示。

●防爆：  a、隔爆型          dIIBT4

b、本质安全型       iaIICT6

●量程和零点：外部连续可调

●正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的100%。（智能型：量程比15:1）正迁移量为小调校量程的500%；负迁移量为小调校量程的600%。

●温度范围:放大器工作温度范围：－29～+93℃(LT型为:－25～+70℃)。

       灌充硅油的测量元件：－40～+104℃

   法兰式变送器灌充高温硅油时：－20～+315℃，普通硅油：－40～+149℃

●静压：4、10、25、32MPa

●温度：相对湿度为0～100%

●容积吸取量：<0.16cm³

●阻尼(阶跃响应):充硅油时,一般在0.2s到1.67s之间连续可调.
