| 品牌 | 申胜 | 型号 | B26QUP-2 |
| 类型 | 石英晶体 | 测量介质 | 测井 |
| 测量范围 | 100000（kPa） | 等级 | 万分之一 |
| 输出信号 | 4-20（mA） | 防爆等级 | IPv6 |
| 电源电压 | 24（V） | 接口尺寸 | 定制（mm） |

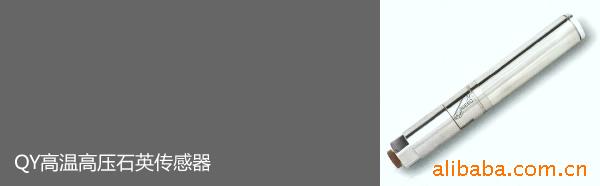

概述
石英晶体作为压力测量的部件，一直被视为皇冠上的明珠。在国际上，石英晶体压力传感器及相关压力测量设备的标准为0.01%。而在我国，虽然各大院校和研究机构花费了大量的时间和资金研究石英晶体压力传感器，但一直没有取得突破性的进展。如同绝大多数工业产品一样，代表市场技术的石英晶体压力传感器技术长期被西方公司所控制。
今天，全宇集团作为本土全面掌握石英晶体压力传感器技术厂商，基于美国技术，历史10年研究和完善，我们的产品在和稳定性已经完全达到西方先进产品水平，并广泛应用于石油和压力校验行业。
我们的产品主要应用于石油天然气井、地面压力传递标准及压力校验。
应用
石油天然气田高井下存储式压力计
高电缆测井仪
性井下监测设备和性井口监测设备
油田重复式地层测试仪、实验室岩心渗透率分析仪
特点
全石英晶体结构，业界公认的优异弹性、长期稳定性和性
无模拟电路漂移，石英振荡元件
压力温度同步测量，压力值得到实时数字温度补偿
压力量程可达到140Mpa，工作温度达到摄氏175度
达到0.01%FS，分辨率达到100pa
通用指标
供电电压和电流： +5.0V供电时，供电电流：<5.3毫安（室温）
+3.6V供电时，供电电流：<3.4毫安（室温）
预热时间： 1秒
信号输出： 直流方波，占空比25%~50%
标称压力频率： 5KHZ~30KHZ
标称温度频率： 8KHZ~50KHZ
电气连接： 四芯 电源-红线，接地-黑线，压力信号-绿线，温度信号-紫线
重力与方位影响： 可忽略不计
井液隔离器： 不锈钢采用真空电子束焊接式波纹管隔离器，不锈钢毛细管隔离器
可供拟合计算系数：传感器总成温度频率拟合系数 CPT文件和残差分析文件
压力动态指标
敏感元件： 厚度切变型石英谐振器
标称灵敏度： 130HZ~170HZ/Mpa，400HZ~500HZ.Mpa，因型号而异
可达到的分辨率： 0.01Hz(100pa)
重复性： 0.01%FS
刻度拟合平均残差：0.02%FS，0.01%FS
整体： 0.02%FS，0.01FS（适用刻度传递标准）
响应时间： <1秒（99.5%FS）
常温常压下的零飘：0.03Mpa/年
温度动态指标
敏感元件： 石英谐振器
可达到的分辨率： 摄氏0.01度
重复性： 摄氏0.1度
： 摄氏1度
