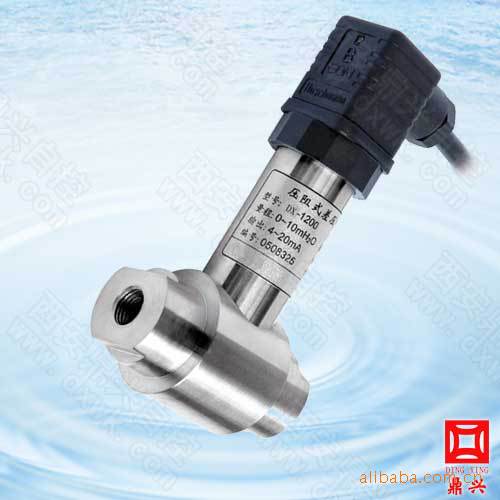

| 品牌 | 鼎兴 | 型号 | DX1200型差压变送器 |
| 类型 | 高差压变送器 | 测量介质 | 与316不锈钢相兼容的流体 |
| 测量范围 | 0～0.01…5MPa（kPa） | 等级 | ≤±0.25%FS（典型）；≤±0.5%FS（）； |
| 电源电压 | 12～28VDC(典型：24VDC)（V） | 工作温度 | -40℃～+85℃（℃） |
产品描述
DX1200型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油，被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与专用放大电路相连接，利用半导体材料的压阻效应实现差压与电信号的转换，适用于石化、水文、电力等管道流体压差、水位差的测量。特点是体积小、重量轻、安装方便。
主要技术指标
| 测量范围 | 0～0.01…5MPa |
| 输出形式 | 4～20mADC(2线)，0～5VDC（3线或4线），0～10mADC（3线或4线） |
| 度 | ≤±0.25%FS（典型）；≤±0.5%FS（）； |
| 年稳定性 | ≤±0.1%FS（典型）；≤±0.2%FS（）； |
| 过载能力 | 150% |
| 供电电压 | 12～28VDC(典型：24VDC) |
| 补偿温度 | -20℃～+70℃ |
| 工作温度 | -40℃～+85℃ |
| 绝缘电阻 | >100MΩ/50V |
| 绝缘强度 | >500MΩ/500V |
| 压力连接 | M20×1.5，M12×1，G1/4，G1/2，（内螺纹） |
| 电气连接 | 赫斯曼插头或电缆线 |
| 外壳保护 | IP65 |
| 防爆等级 | ExiallCT5 |
| 使用介质 | 与316不锈钢相兼容的流体 |
外型结构
电气连接
应用范围
