| 品牌 | 全宇 | 型号 | QY318 |
| 类型 | 微差压变送器 | 测量介质 | 与316L 不锈钢兼容的各种液体、气体或蒸气 |
| 测量范围 | 0～2 kPa 0～100 kPa 0～200 kPa 0～2 MPa（kPa） | 等级 | 典型： ±0.25﹪FS |
| 输出信号 | 4～20mADC 0～10/20 mADC 0/1～5/10VDC（mA） | 电源电压 | 15～30VDC 15～28 VDC 15～28 VDC（V） |
| 工作温度 | －10～ 80℃（℃） |
概述

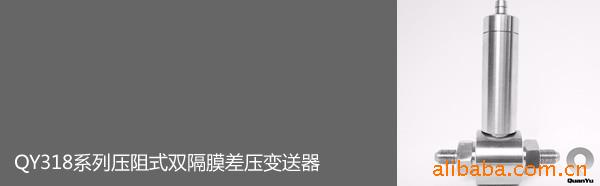

QY318系列压阻式双隔膜差压变送器,选用进口高,高稳定性差压传感器芯体。采用了本公司的电子束焊接技术，将OEM硅压阻式充油芯体与不锈钢外壳焊接为一体,由于硅压阻敏感芯片上的惠斯顿桥路输出的电压信号，与作用下的压力有良好的
线性关系，经过本公司的高可靠性的放大电路和精细的外部补偿,可实现对差压进行正确的数据测量。将被测介质的差压转换成4～20mADC、0～10mADC 或0～5VDC 等标准电信号。本产品有多种接口形式，能限度的满足客户的需求，实现工业过程液、气体介质的差压测量及设备的配套。
应用
工业过程风及流速测
烟尘治理及环境保护
风机测量与控制
炉膛压力或炉膛负压与气动控制系统
温度
零点温度系数 0.03％FS/℃（≤100kPa）
0.02％FS/℃（＞100kPa）
满度温度系数 0.03％FS/℃（≤100kPa）
0.02％FS/℃（＞100kPa）
特点
适合低量程、压力、差压测量
不锈钢双隔膜焊接结构
标准螺纹及多种引压测量接口 选择恒流源供电 耐静压高达20MPa
体积小、外型美观、性价值高
技术指标和性能
测量介质 与316L 不锈钢兼容的各种液体、气体或蒸气
测量范围 0～2 kPa 0～100 kPa 0～200 kPa 0～2 MPa
正向允许过压 250 kPa 300 kPa 400 kPa 4.0 MPa
反向允许过压 100 kPa 200 kPa 300 kPa 1.0 MPa
靜 压 ≤20 MPa
零点误差 输出量程±20﹪
量程误差 输出量程±20﹪
静压影响 不超过其量程0.5﹪
电源影响 小于输出量程0.01﹪/ V
度 典型： ±0.25﹪FS
： ±0.5（包括非线性、迟滞和重复性）
长期稳定性 典型： ±0.2﹪FS ： ±0.5﹪FS
工作温度 －10～ 80℃
贮存温度 －40～ 80
供电电源 15～30VDC 15～28 VDC 15～28 VDC
输出信号 4～20mADC 0～10/20 mADC 0/1～5/10VDC
传输方式 二线制 三线制 三线制
绝缘电阻 100 MΩ ，500 VDC
电气连接 电缆连接 航空扦头 赫斯曼扦件
壳体材料 不锈钢1Cr18Ni9Ti
过程接口 M12×1 N20×1.5或G 1/4外螺纹
防护等级 IP65
防爆标志 ExiaⅡCT6（本质安全防爆型）
