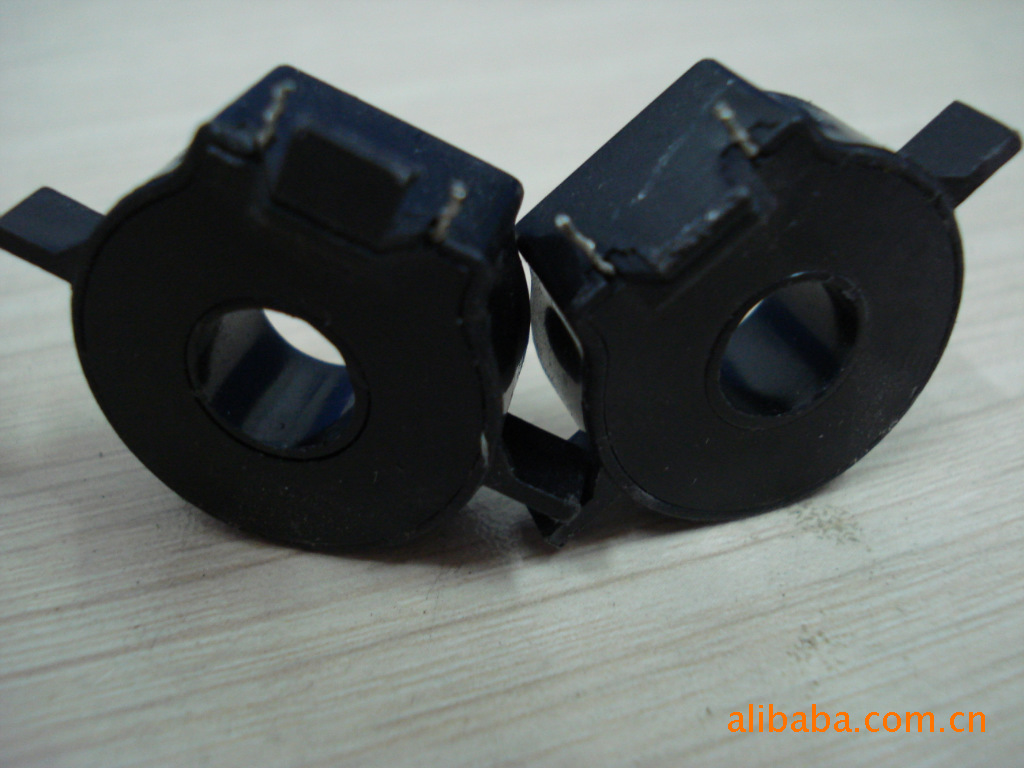

| 应用范围 | 保护 | 种类 | 电流互感器 |
| 品牌 | 国产 | 型号 | JD1703 |
| 封装形式 | 环氧树脂电感 | 绕线形式 | 多层平绕式 |
| 导磁体性质 | 磁芯 | 磁芯形状 | 环形 |
| 工作频率 | 低频 | 安装方式 | 小型固定式 |
| 骨架材料 | 塑料 | 品质因数Q | 10 |
| 电感量 | 1000（mH） | 额定电流 | 20（mA） |
| 分布电容 | 10（F） |
应用于热水器、设备、漏电开关及其需要安装漏电保护的产品上
晶都漏电保护线圈工作原理：
①当电气设备发生漏电时，出现两种异常现象：
一是，三相电流的平衡遭到破坏，出现序电流；
二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为电位）。
②序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。
电流互感器的结构与变压器类似，是由两个互相缘绕在同一铁心上的线圈组成。当线圈有剩余电流时，二次线圈就会感应出电流。
将漏电保护器安装在线路中，线圈与的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当电热水器等用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当电热水器设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为），线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源
