- 价格：1
- 测量范围：60~300A
- 输出电流：100~150A
- 精度：0.01%
- 电源电压：15V
- 绝缘电压：2000MΩ以上
- 频率范围：100KHz
- 工作温度：-10~70℃

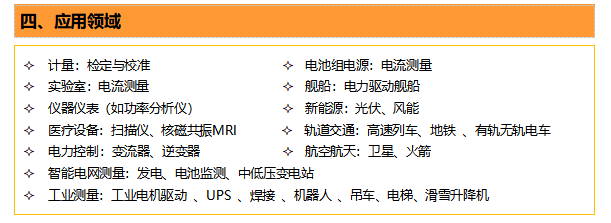

MCTHXXXXA系列是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器，它主要用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、导弹、舰艇等领域。
MCTHXXXXA 系列电流传感器是一款具备卓越性能的精密测量装置，其核心优势在于能够在原边与副边实现完全电气隔离的条件下，精准捕捉多种类型的电流信号。无论是平稳的直流电流、周期性变化的交流电流，还是瞬时性的脉冲电流，乃至形态复杂的各种不规则波形电流，该系列传感器都能凭借先进的检测技术进行可靠测量，为不同场景下的电流监测提供了全面解决方案。这种高性能使其在对测量精度有严苛要求的领域中占据重要地位。在计量检定和计量校准领域，它凭借出色的准确度，成为保障量值传递准确性的关键设备，能够为各类计量器具的性能验证与参数校准提供权威的测量依据，确保计量结果的公信力。同时，MCTHXXXXA 系列传感器以高灵敏度、高稳定性和高可靠性的显著特点，广泛适配于多个高端应用场景。在电能质量分析中，它能敏锐捕捉电流波形的细微变化，为评估电网运行状态、优化电力系统提供精准数据支持；作为功率分析仪的核心组件，其稳定的测量性能确保了功率参数检测的高精度，满足科研与工业生产中的精密测试需求。在对设备可靠性要求极高的医疗领域，该系列传感器可安全、稳定地监测医疗设备中的电流参数，保障诊疗设备的正常运行与患者安全；而在航空航天、导弹、舰艇等尖端国防与工业领域，其卓越的抗干扰能力和极端环境适应性得到充分体现，能够在复杂电磁环境、剧烈振动、宽温变等严苛条件下持续稳定工作，为关键系统的电流监测提供可靠保障，助力高端装备的安全高效运行。

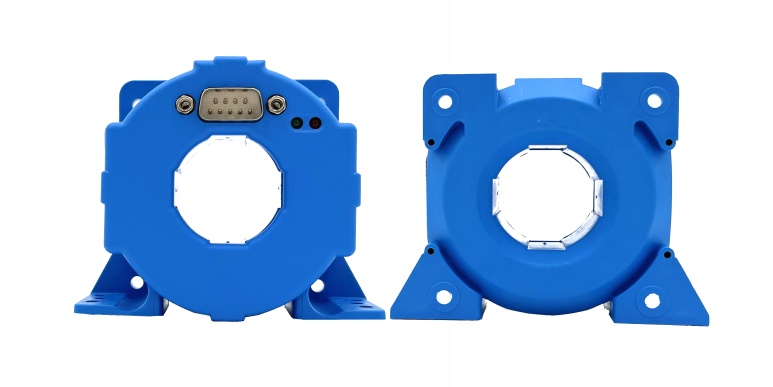

高精度电流传感器MCTH60A、MCTH100A、MCTH200A、MCTH300A图片:

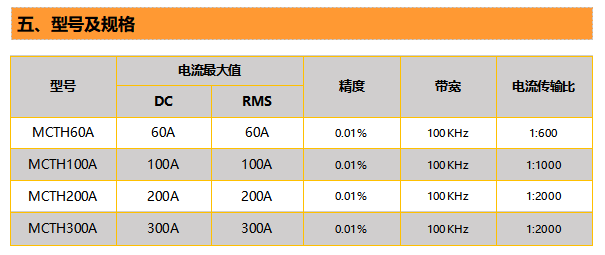

高精度电流传感器MCTHXXXXA系列的型号机规格：

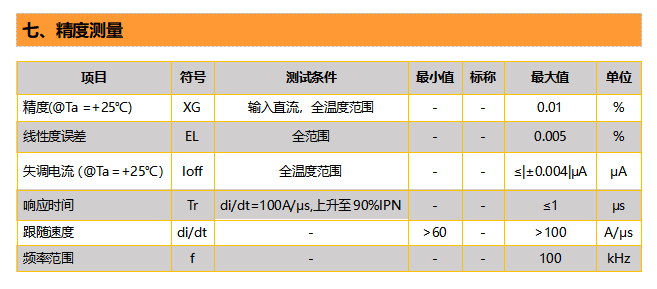

高精度电流传感器MCTHXXXXA系列的精度测量:

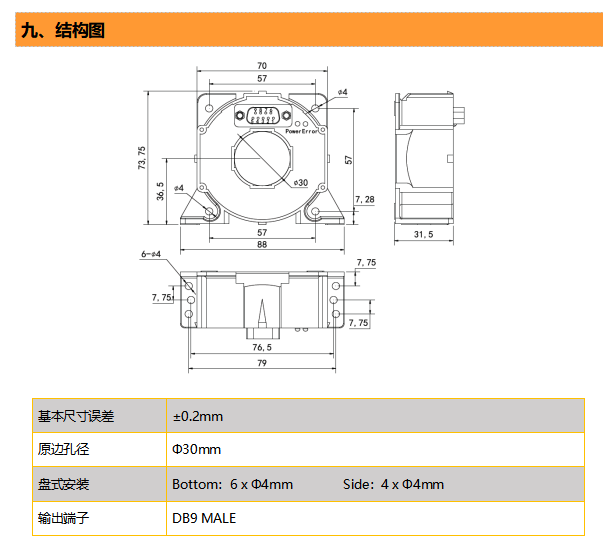

高精度电流传感器MCTHXXXXA系列的结构图：

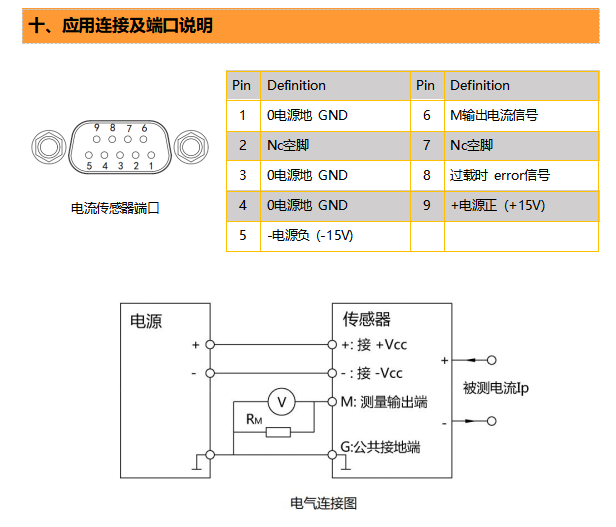

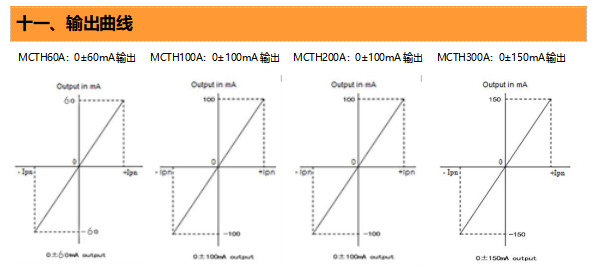

高精度电流传感器MCTHXXXXA系列的测量说明：
通过测量流过 RM 的电流 ls或者 RM 两端的压降 UR，根据下式可力被测申流P:IP= KN *|s= KN *(UR/RM)
LED指示灯说明:
在正常工作情况下， LED有效指示灯处于常亮状态。如果指示灯熄灭，说明电流传感器处于非零磁通状态，如母线电流超过量程等。此时，传感器内部进入扫描状态，输出电流不再与输入电流信号等比例，一旦母线电流回落到量程之内，传感器即恢复正常工作。

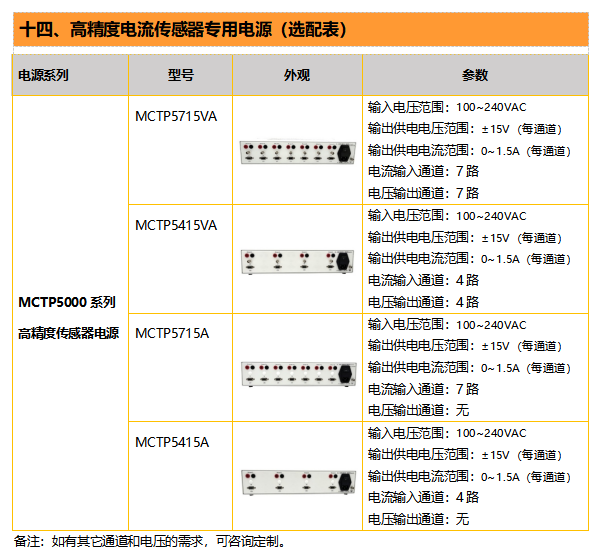

备注:如有其它通道和电压的需求，可咨询定制。
