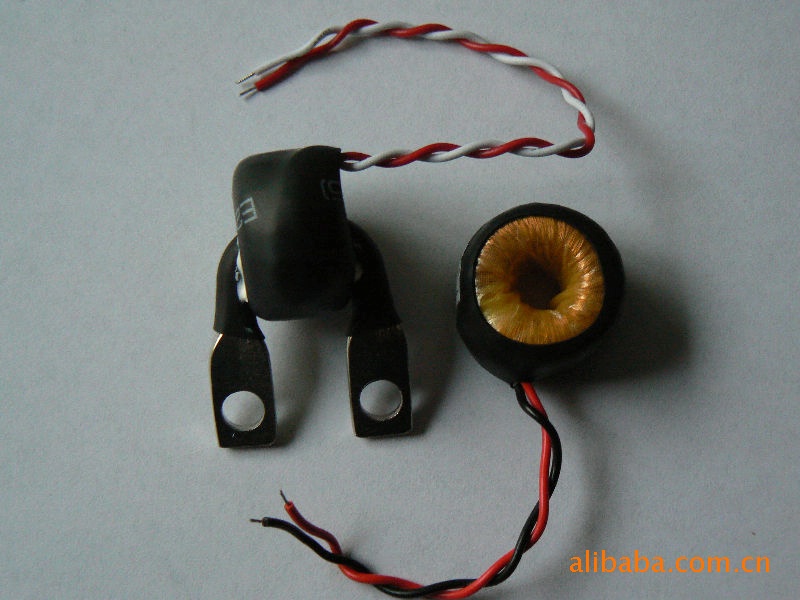

| 应用范围 | 滤波 | 种类 | 电流互感器 |
| 品牌 | 国产 | 型号 | 1k107非晶 |
| 封装形式 | 普通电感 | 绕线形式 | 多层平绕式 |
| 导磁体性质 | 磁芯 | 磁芯形状 | 环形 |
| 工作频率 | 中频 | 安装方式 | 小型固定式 |
| 骨架材料 | 塑料 | 额定电流 | 10（mA） |
性能特点： ◎ 饱和磁感应强度
◎ 高磁导率、低矫顽力、低损耗
◎ 优良的稳定性——可在-55～130℃长期工作
应用领域：在很宽的领域内代替Co基非晶和Fe基非晶制造出共模扼流圈、高频开关电源、高频逆变器、序互感器等许多电气元件。同时也是高灵敏度磁头、磁放大器等元件的材料。
铁基纳米晶合金的化学成分（at%）
牌号 | Fe | Co | Cu | Nb | Si+B | 名 称 |
1K107 | 余 | 0~0.5 | 1 | 3 | 22.5 | Fe基快淬纳米晶软磁合金 |
纳米晶合金的典型物理性能
饱和磁感应强度Bs | 1.25T | 饱和磁致伸缩系数ls | 2×10-6 |
居里温度Tc | 560°C | 密度d | 7.2g/cm3 |
晶化温度Tx | 510°C | 电阻率r | 130mW.cm |
维氏硬度Hv | 880kg/mm2 |
|
|
不同类型纳米晶合金的典型磁性能
产品类型 | 横向磁场退火 | 无磁场退火 | 纵向磁场退火 |
饱和磁感应强度Bs | 1.35T | 1.24T | 1.35T |
初始磁导率（Gs/Oe） | >3×104 | >8×104 | >1×104 |
磁导率（Gs/Oe） | >5×104 | >45×104 | >50×104 |
剩余磁感应强度Br | <0.2 T | 0.6 T | >0.85 T |
矫顽力Hc | <1.8 A/m | <0.8 A/m | <1.8 A/m |
铁损P(20kHz, 0.5T) | <50W/kg | <25 W/kg | <90W/kg |
铁损P(100kHz, 0.3T) | <150W/kg | <150 W/kg | <300W/kg |
铁损变化率 (-55－125℃) | <15% | <15% | <15% |
