| 应用范围 | 测量 | 种类 | 电流互感器 |
| 品牌 | 河北杰能电气 | 型号 | JLSG-10 |
| 封装形式 | 插件电感 | 绕线形式 | 单层密绕式 |
| 导磁体性质 | 铁芯 | 磁芯形状 | 环形 |
| 工作频率 | 高频 | 安装方式 | 底板安装 |
| 骨架材料 | 塑料 | 额定电流 | 5（mA） |

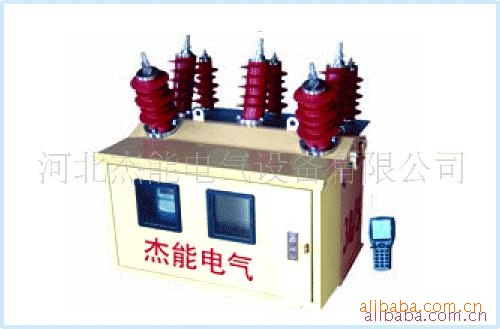

本产品为户外干式，适用于50Hz、6－10kV三相交流电力线路或配电变压器，计量或用电管理监督考核，在季节负荷变化较大的用户，可选择双变比计量箱，扩大计量的范围，计量的。
本产品是在普通瓷套管干式计量箱的基础上，改变结构及外形优化的产品，电压、电流互感器主体缘采用硅橡胶材料真空浇注。硅橡胶材料以其优良的理化性能，逐步推广用于电力行业各种产品中。硅橡胶材料化学性能稳定、、、无污染，介电性能优良，和耐低温，可在－60℃－200℃正常使用，缘性能不变、不开裂、不老化。解决了环氧树脂材料在温度变化较大的情况下开裂击穿的弊病。该系列高压计量箱更适应高温、高寒、高湿地区的恶劣环境。
使用条件:
1、安装场所：户外
2、环境温度：一60℃一70℃．湿度≤90％
3、海拔：高度≤2000米
4、无腐蚀、无易燃、无性气体环境
结构特点：
1 本产品为两元件型，配备A、C相两只电流互感器，和两只电压互感器，采用V/V接线，额定二次电流5A，额定二次电压100V，配用三相三线有功或无功电能表。
2 对于季节性负荷变化较大的电力用户，可选用双变比宽量限高压计量箱，不停电可在表箱内通过改变互感器端子盒连接片倒换变比。
3 计量表箱和组合互感器可一体连接，组成连体高压计量箱，在柱上安装使用；也可以分别安装，柱上安装组合互感器，下面安装计量表箱，中间用铠甲电缆连接。
4 为了加强窃电能力，该系列高压计量箱的改进型采用硅橡胶套管直接引出护套电力电缆，了在电流互感器侧短接窃电的弊病，该产品型号为JLSGF－10（6）P（K）。
执行标准：
GB1208－2006、GB1207－2006、GB17201－2007
主要技术标准
| 准确级与额定二次负荷（VA) | 容量 | 工频 | 三倍频感应耐压（KV) | ||||||
| 型号 | 额定电压（KV) | 工作电压（KV） | 额定二次电压（V) | 0.2 | 0.5 | 1.0 | |||
| JLSG3-6 | 6 | 6.9 | 100 | 20 | 50 | 80 | 320 | 30 | 20 |
| JLSG3-10 | 10 | 11.5 | 100 | 20 | 50 | 80 | 320 | 42 | 28 |
接线原理图及外形安装尺寸：
注意事项
1．安装时应按高压计量箱技术要求进行。
2．高压计量箱前须安装一组相应电压等级的避雷器。
3.高压计量箱包括表箱须接地
