品牌	沈阳	型号	DCXM-2011D0S
类型	智能温度控制调节器	测量范围	-50~1800（℃）
等级	1.0	测量误差	1（℃）
安装型式	横式	输出信号	4~20（mA）
工作电压	DC24V（V）	外形尺寸	160mm&tim;80mm&tim;94mm（mm）

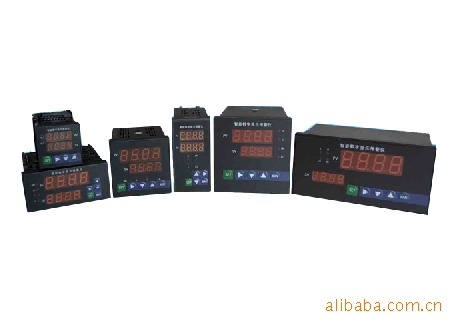

智能温度控制调节器

一 、主要功能l    双回路仪表可分别设置输入信号种类；l    合电磁兼容IEC61000-2标准；l    更高的测量准确度，长期0.2%；l 更低的温度漂移，≤50ppm；l 更低的变送输出纹波，≤50mV p-p；l 更、更的开关电源技术；l 高分辨率的光柱显示；         l 测量系数在线修正功能。 二 、技术指标通用的技术指标请参考本公司手册中的P**页中的《数显仪表通用技术指标》。 三 、选型方法

型                   号										说        明
DCXM-	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	智能数字(光柱)显示报警仪
输入通道	2									单路输入
	4									双路输入
模拟光柱		0								无光柱
		1								单色光柱
		2								双色光柱
变送输出			0							无输出
			1							4-20mA
			2							1-5V
			3							0-10mA
			4							0-5V
			5							0-20mA
报警方式				0						无报警
				1						二位报警
				2						四位报警
配电功能										无配电功能
					P					有配电功能
频率输入										缺省为通用输入
						F				频率输入（需订制，但不兼容其他信号）
通讯功能										缺省为无通讯功能
						T				有通讯功能
供电方式										缺省为开关电源AC 220V
							A			线性电源AC 220V
							D			直流24V
外形尺寸（宽&tim;高&tim;深）								0		160mm&tim;80mm&tim;94mm横式
								1		80mm&tim;160mm&tim;94mm竖式
								2		96mm&tim;96mm&tim;130mm方式
								3		96mm&tim;48mm&tim;110mm横式
								4		48mm&tim;96mm&tim;110mm竖式
								5		72mm&tim;72mm&tim;102mm方式
								6		48mm&tim;48mm&tim;110mm方式
显示方式										缺省为单排显示
									S	双排显示

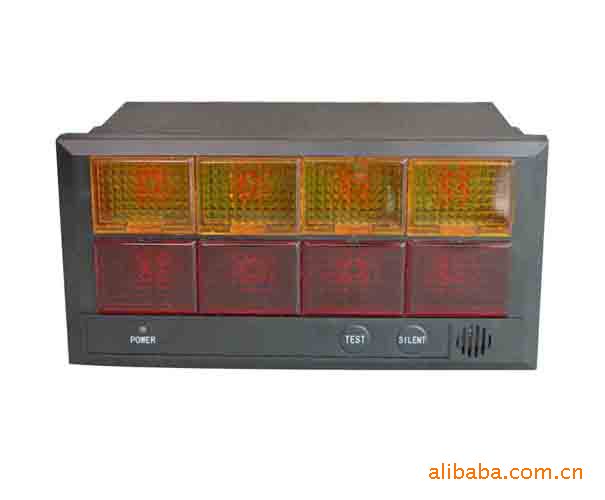

闪光报警仪

一、概述                 DC-XXS系列闪光报警器广泛应用于石油、化工、冶金、电力、轻工等工业部门。是一种接点式声光报警显示仪表，具有电路简单、元件少、体积小、于扰能力强、性高、接线简单等特点。仪表的设计考虑到面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能，是现有晶体管闪光报警器的换代产品。 二、主要技术参数                                                                                                                    1.      八点报警信号输入：常开接点。2.      输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。3.      输出继电器接点容量：AC 220V，3A；DC 24V，2A。4.      确认方式：手动（音响报警消除）。5.      工作条件：a）   环境温度：-10-55℃b）   相对湿度：≤85％c）   周围空气中不应含有腐蚀性气体。6.      工作电源：AC 85-265V。7.      功耗≤3W。 三、工作原理及方式                                                                         报警器由电源电路、发光器件、输出驱动、单片机控制电路、软件系统组成。 报警器平时工作在状态，无报警信号输入，灯光和音响均不工作，一旦外界报警到来，报警器将控制声光报警，以提示现场工作人员及时解决故障。当某通道接点动作，对应通道的灯光闪烁同时电铃接点导通铃响。按下消音按钮，音响报警消音、闪光停止。当报警信号消失后，确认后的灯光报警指示自动复位。当某通道接点动作，对应通道的灯光闪烁同时铃响。报警信号消失后音响报警器消音、闪光熄灭。当按下试验按钮时，报警器的八路灯光依次闪烁、铃响。再按一下试验按钮时，音响报警器消音、闪光停止，报警指示自动复位。 四、仪表的接线图： IN1-IN8为八个输入通道端，COM1为IN1-IN8的公共端；SILENT为消音输入端，TT为测试输入端，COM2为SILENT和TT的公共端；报警输出端可接电铃等发音设备。

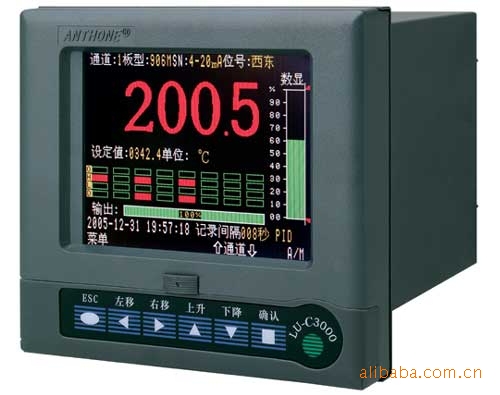

LU-R3000彩色液晶显示控制无纸记录仪

显示：采用320&tim;240高分辨率真彩图形液晶显示器
记录时间：十六笔记录
电源：开关电源85VAC~264VAC、50Hz&plun;1Hz、功耗12W
环境温度：0~45°C
环境湿度：0~85% RH


LU-R3000彩色液晶显示控制无纸记录仪

一、无纸记录仪概述

     LU-R3000彩色液晶显示控制无纸记录仪，可以为一至十六通道输入，具有位式控制、报警、馈电等输出功能的无纸记录仪。十六通道仪表输入为全切换输入，可输入热电偶、热电阻、标准电流、标准电压、频率等信号。可直接连接微型打印机，打印用户指定时间的实时、历史数据及曲线；通过RS232通讯接口与便携计算机、掌上电脑(PDA)连接，直接读取仪表历史数据，再传给计算机，通过数据管理软件，可对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态、MCGS等组态软件组成实时监控系统。并采用现代U接口技术，直接将数据存储于U盘，记录时间更长。
无纸记录仪表具有强大的显示功能，高棒图显示、实时趋势曲线显示、历史曲线追忆、限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点为方便，同时提供定位回放功能，直接查询年、月、时、分、秒的数据，方便快捷。

二、无纸记录仪主要技术指标

显示：采用320&tim;240高分辨率图形蓝白单色液晶显示器
基本误差：&plun;（0.2%F.S&plun;1）个字
输入规格：标准电压：（0-5）V、（1-5）V
标准电流：（0-10）mA、（4-20）mA
热电偶：K、S、B、T、E、J 、WRe325、N
热电阻：Pt100、Cu50、Cu100
输入：R、WRe526、mV信号、其它（订货时注明）
输出规格：开关量输出：继电器触点输出（阻性250VAC/0.8A或250VAC/3A）
固态继电器触发（12V/50mA）
馈电输出：
DC12V/50mA
DC24V/50mA
DC5V/50mA
变送输出：4-20 mA（负载<650Ω）、1-5V
 0-10 mA（负载<1000Ω）、0-5V
通讯接口  RS232或RS485
存储介质  U盘/512M 、U盘/1G、U盘/2G
记录时间：十六笔记录
         不带U盘     1.4天/16/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）
带U盘/512M  512/4&tim;[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
带U盘/1G    1G/4&tim;[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
数据记录间隔可设置范围：1秒到4分钟，十六笔记录的间隔可以设置不同
存储时间：T=存储容量/各打开通道的记录间隔的导数之和；当存储数据为空时，存储容量即总数存储数为4000&tim;504。
如：当存储数据为空时，打开通道为1、3、5、7通道记录间隔分别为1秒、5秒、10秒、20秒。则T=4000&tim;504/（1/1+1/5+1/10+1/20）=秒=414.8小时=17.28天。
断电保护时间：用FLASH MEMORY保存设置参数和历史数据，断电后数据可保存，采用硬件时钟，掉电后也能准确运行。
电源：开关电源85VAC~264VAC、50HZ&plun;1HZ、功耗12W
环境温度：0~45°C
环境湿度：0~85% RH

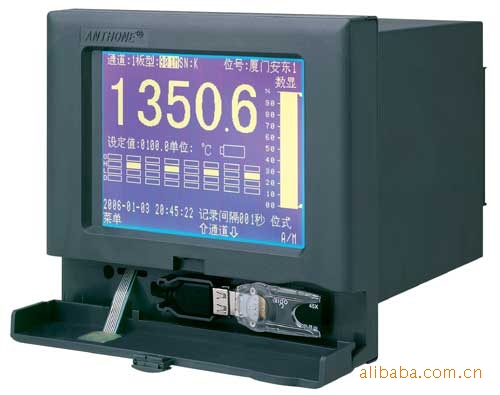

LU-R2100蓝色液晶显示控制无纸记录仪

 显示：采用320&tim;240高分辨率图形蓝白单色液晶显示器
记录时间：十六笔记录
电源：开关电源85VAC~264VAC、50Hz&plun;1Hz、功耗12W
环境温度：0~45°C
环境湿度：0~85% RH


LU-R2100蓝色液晶显示控制无纸记录仪

一、无纸记录仪概述
     LU-R2100蓝色液晶显示控制无纸记录仪为一至十六通道输入，具有位式控制、报警、馈电等输出功能的无纸记录仪。十六通道仪表输入为全切换输入，可输入热电偶、热电阻、标准电流、标准电压、频率等信号，可提供馈电输出。直接连接微型打印机，打印用户指定时间的实时、历史数据及曲线；通过RS232通讯接口与便携计算机、掌上电脑(PDA)连接，直接读取仪表历史数据，再传给计算机，通过数据管理软件，可对所取数据进行分析、存档、打印处理。通过RS485通讯接口，可与组态、MCGS等组态软件组成实时监控系统。并采用现代U接口技术，直接将数据存储于U盘，记录时间更长。
无纸记录仪具有强大的显示功能，高棒图显示、实时趋势曲线显示、历史曲线追忆、限报警、报警状态显示、提供智能化历史趋势全自动回放功能，查找报警点为方便，同时提供定位回放功能，直接查询年、月、时、分、秒的数据，方便快捷。

二、无纸记录仪主要技术指标

显示：采用320&tim;240高分辨率图形蓝白单色液晶显示器
基本误差：&plun;（0.2%F.S&plun;1）个字
输入规格：标准电压：（0-5）V、（1-5）V
标准电流：（0-10）mA、（4-20）mA
热电偶：K、S、B、T、E、J 、WRe325、N
热电阻：Pt100、Cu50、Cu100
输入：R、WRe526、mV信号、其它（订货时注明）
输出规格：开关量输出：继电器触点输出（阻性250VAC/0.8A或250VAC/3A）
固态继电器触发（12V/50mA）
馈电输出：
DC12V/50mA
DC24V/50mA
DC5V/50mA
变送输出：4-20 mA（负载<650Ω）、1-5V
 0-10 mA（负载<1000Ω）、0-5V
通讯接口  RS232或RS485
存储介质  U盘/512M 、U盘/1G、U盘/2G
记录时间：十六笔记录
不带U盘1.4天/16/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）
带U盘/512M  512/4&tim;[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
带U盘/1G    1G/4&tim;[1.4天/笔（记录间隔1秒）~15年/笔（记录间隔4分钟）]
数据记录间隔可设置范围：1秒到4分钟，十六笔记录的间隔可以设置不同
存储时间：T=存储容量/各打开通道的记录间隔的导数之和；当存储数据为空时，存储容量即总数存储数为4000&tim;504。
如：当存储数据为空时，打开通道为1、3、5、7通道记录间隔分别为1秒、5秒、10秒、20秒。则T=4000&tim;504/（1/1+1/5+1/10+1/20）=秒=414.8小时=17.28天。
断电保护时间：用FLASH MEMORY保存设置参数和历史数据，断电后数据可保存，采用硬件时钟，掉电后也能准确运行。
电源：开关电源85VAC~264VAC、50Hz&plun;1Hz、功耗12W
环境温度：0~45°C
环境湿度：0~85% RH

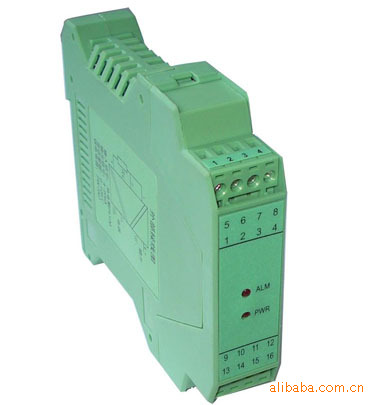

智能配电器  性能简介本产品与单元组合仪表及DCS,PLC等系统配套使用，为压力变送器等需要现场供电的仪表提供电源回路，同线测量该仪表输出的电源信号，并经运算、干扰抑制等处理后，变送输出隔离的单路或双路电流或电压信号，并输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。 技术指标系统传输准确度：&plun;0.2%&tim;F·S外供电电压：空载不高于28V，满载不低于18V。温度飘移：&plun;0.01%&tim;F·S/℃（100ppm）输入阻：电流：100Ω电流输出允许外接的负载阻：4-20mA输出时0~550Ω；0-10mA输出时0~1.1kΩ，缘强度(输入/输出/电源之间)：不小于2000V.dc,不小于1500V.ac缘阻(电源/输入/输出之间):不小于100MΩ（1分钟）工作中允许大气压力:80-106kPa允许连续工作的环境温度:-10-+55℃工作中允许相对湿度 :10-90％RH（40℃时）供电电源：交流：AC 95~265V          直流：DC 16~28V输入功率：1.4~2.7W(与型号有关)外型尺寸：宽&tim;高&tim;深(22.5&tim;100&tim;115mm) 选型

型      号							说    明
DCPD	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	大成模块仪表
仪表类型							智能配电器
输入回路							缺省为单回路
		S					双回路
输入信号类型			1				4-20mA
			2				0-10mA
路输出				1			4-20mA
				2			1-5V
				3			0-10mA
				4			0-5V
				5			0-10V
				6			0-20mA
第二路输出							缺省为无第二输出
					1		4-20mA
					2		1-5V
					3		0-10mA
					4		0-5V
					5		0-10V
					6		0-20mA
通  讯							缺省为无通讯功能
						T	RS485/RS232
供电方式							缺省为交流220V
						DD	直流24V

 输入信号断线时的输出状态输出状态有跟随方式、定点输出方式和断线保持方式三种状态可选择，用户在订货时应予以注明，否则按跟随方式供货。 输出保护外输出24V具有短路保护功能。 面板指示                                   PWR：电源指示灯(绿色)；ALM：输入信号报警指示灯(红色)；正常工作状态时该指示灯不亮；输入信号故障时闪烁；输入信号量程时长亮。

只能隔离器  性能简介本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路电流或电压信号，并经运算、干扰抑制等处理后，变送输出隔离的单路或双路电流或电压信号，并输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。 技术指标系统传输准确度：&plun;0.2%&tim;F·S温度飘移：&plun;0.01%&tim;F·S/℃（100ppm）输入阻：电流：100Ω；电压：500KΩ电流输出允许外接的负载阻：4-20mA输出时0~550Ω；0-10mA输出时0~1.1kΩ，缘强度(输入/输出/电源之间)：不小于2000V.dc,不小于1500V.ac缘阻(电源/输入/输出之间):不小于100MΩ（1分钟）工作中允许大气压力:80-106kPa允许连续工作的环境温度:-10-+55℃工作中允许相对湿度 :10-90％RH（40℃时）供电电源：交流：AC 95~265V          直流：DC 16~28V输入功率：0.9~1.8W(与型号有关)外型尺寸：宽&tim;高&tim;深(22.5&tim;100&tim;115mm) 选型

型      号							说    明
DCGL	&tim;	&tim;	&tim;	&tim;	&tim;	&tim;	大成模块仪表
仪表类型							智能隔离器
输入回路							缺省为单回路
		S					双回路
输入信号类型			1				4-20mA
			2				1-5V
			3				0-10mA
			4				0-5V
			5				0-10V
			6				0-20mA
路输出				1			4-20mA
				2			1-5V
				3			0-10mA
				4			0-5V
				5			0-10V
				6			0-20mA
第二路输出							缺省为无第二输出
					1		4-20mA
					2		1-5V
					3		0-10mA
					4		0-5V
					5		0-10V
					6		0-20mA
通  讯							缺省为无通讯功能
						T	RS485/RS232
供电方式							缺省为交流220V
						D	直流24V

 输入信号断线时的输出状态输出状态有跟随方式、定点输出方式和断线保持方式三种状态可选择，用户在订货时应予以注明，否则按跟随方式供货。 面板指示                                   PWR：电源指示灯(绿色)；ALM：输入信号报警指示灯(红色)；正常工作状态时该指示灯不亮；输入信号故障时闪烁；输入信号量程时长亮。
