| 品牌 | 碧河 | 型号 | BF-200A+ |
| 类型 | 智能温度控制调节器 | 测量范围 | -20~140（℃） |
| 等级 | ≤&plun;1℃ | 开口尺寸 | 68*68（mm） |
| 安装型式 | 固定支架 | 输出信号 | 600（mA） |
| 工作电压 | 220（V） | 外形尺寸 | 72*72*60（mm） |
深圳森诚冷热水器材总汇
地址：圳沙井益华电子城B542电话：；
产品名称：温度控制器 产品型号：BF-200A+

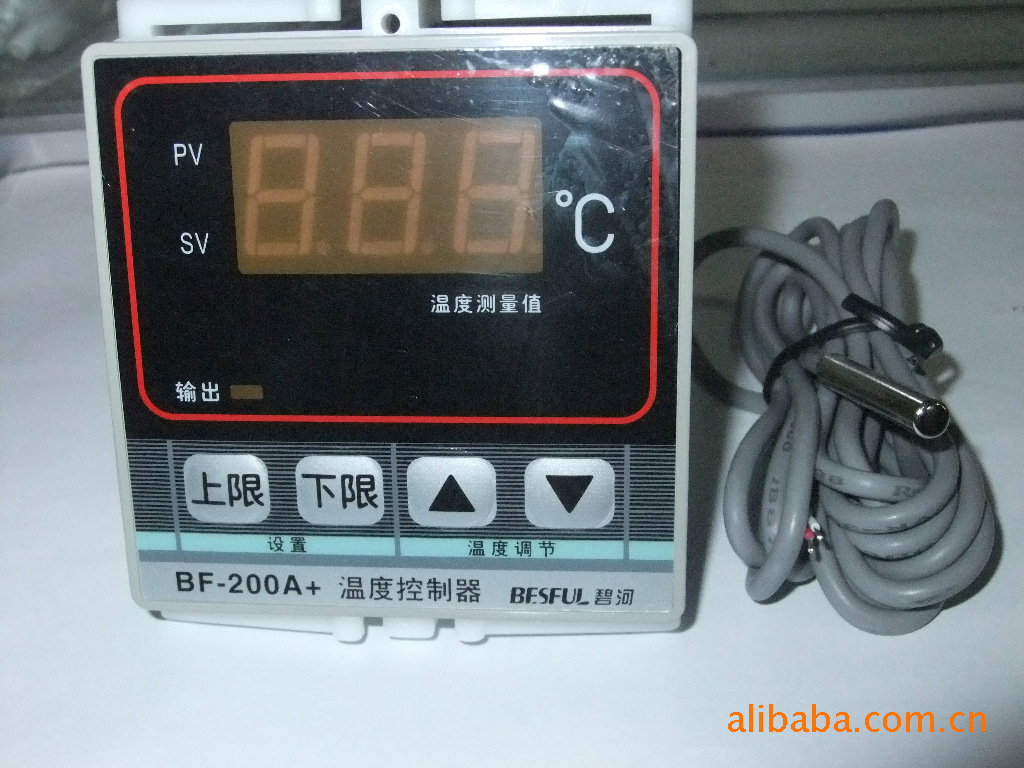

控制面板介绍：
1.三位LED数码显示窗，显示温度测量值。
2.输出指示灯，指示灯亮时，继电输出。
3.温控上限：设置键。
4.温控下限：设置键。
5.温度数值增量调节键。
6.温度数值减量调节键。
主要技术参数：
| 电源及消耗功率 | 220VAC，&plun;10％，50HZ：功率损耗：220VAC＜2W |
| 显示 | 三位LED高亮数码管显示 |
| 传感器数量及类型 | NTC热敏电阻式，为2.5米长两芯线；一个测温点，使用一条传感器。 |
| 传感器延长度 | 普通电工导线100米 |
| 温度测量范围 | 绕20~140℃；测量：≤&plun;1℃ |
| 设定控制范围 | 0℃~120℃ |
| 温度值设定 | 1℃ |
| 继电器输出 | 常开常闭触点一路输出，负载触点容量为AC220V/6A（阻性），1A（感性） |
| 掉电记忆保护 | 当断电时，控制器可保持设定值不变。 |
| 使用环境条件 | 环境温度：0℃~45℃；相对湿度：50%~95%（不可结霜） |
功能原理介绍：
BF-200A+微电脑温度控制有一个测温点，一个继电输出点，可用作定温加热控制或定温给水控制。如热泵辅助电加热，太阳能工程辅助加热系统，热水炉定温给水控制等。
1.温控显示及设定值说明：工作状态下的控制器屏幕总是显示当前温度测量值。
当前温度测量值=T；
温度“上限”设定值=Ta;温度“下限”设定值=Tb(Ta,Tb值均可自由设定）；
2.当T＜Tb，启动输出；当T≥Ta时，关闭输出；当T＜Tb时，重新启动输出。用作定温加热时，用常开点控制；用作定温给水时，用常闭点控制。
接线图
安装尺寸图
定温给水（应用范例）
说明：一路输出用于控制单向泵，将热水炉定温加热的热水（通常为50~60℃）打到热水储用箱供备用。配合本公司定时器组成定时定温给水系统。
热泵辅助电加热（应用范例）
