| 品牌 | 吉安罗伯特机电自动化有限责任公司 | 型号 | WWXJ－16－A |
| 类型 | 智能温度控制调节器 | 测量范围 | 0℃——200℃（℃） |
| 等级 | 0.1 | 测量误差 | 0.1（℃） |
| 开口尺寸 | 152×77（mm）（mm） | 安装型式 | 嵌入式 |
| 输出信号 | 见说明（mA） | 工作电压 | AC/DC220V（V） |
| 外形尺寸 | 160×80×160（mm） |
概述
WWXJ－16－A微机温度巡回检测仪利用Pt100铂电阻来检测各检测点的温度，该系统可实现16路检测点巡回检测并用液晶汉字显示各点的温度值，能实现各检测点报警温度的两级设定，可将温度及电阻值通过RS-485上传给计算机。它有温度误差自动校准功能。该巡检仪采用分组三线制接线方式，既能消除引线电阻的影响又能简化外部电缆接线的目的。
二 工作环境及主要技术指标
1、电源工作电压（交、直流通用）220V&plun;20%
环境温度 -10℃——55℃
2、测量范围 0℃——200℃
3、分辨率 0.1℃
4、测量 0.5℃
5、传感电阻 Pt100
6、输出控制 继电器输出 5A/250VAC
7、外型尺寸(宽×高×深): 160×80×160（mm） 开孔尺寸: 152×77（mm）
8、压制铝合金外壳

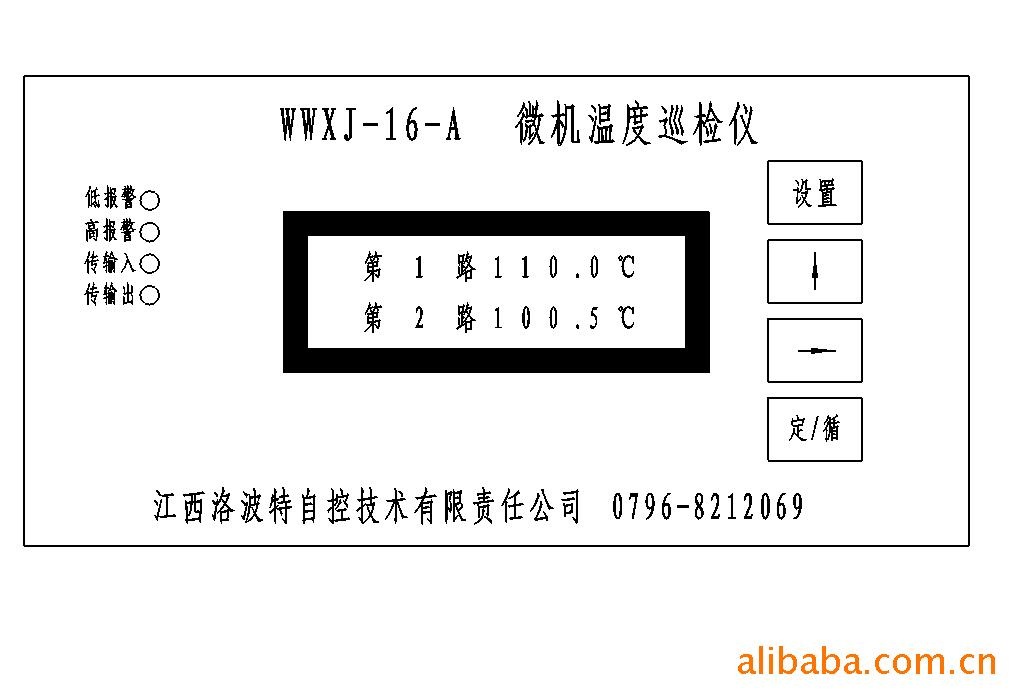

三 产品功能及面板说明
1、液晶汉字巡回显示功能,巡回显示16路检测点的温度值或只定点显示其中两路检测点的温度值。格式为每屏幕显示两路温度值,例如：行显示“路XXX.X℃”，第二行显示“第2路XXX.X℃”（N为01——16）。巡回方式时以约3秒钟为周期轮流显示各路温度值；当按下“定/循”鍵，显示停止在刚才显示的状态，约每3秒更新新的温度值。再按下“定/循”鍵，恢复循环显示。
2、温报警功能，当某路温度过设置低温度报警值时，报警指示灯亮且低温度报警继电器接通。显示器一直显示该路的温度值.显示格式为行显示“低温报警”，第二行显示“第N路XXX.X℃”（N为01——16）。当某路温度过设置高温度报警值时，报警指示灯亮且高温度报警继电器接通。显示器一直显示该路的温度值.显示格式为行显示“高温报警”，第二行显示“第N路XXX.X℃”（N为01——16）。温度正常后恢复巡回显示。
3、提供RS-485通讯串口，按规定的协议与计算机进行数输与通讯。厂家提供通讯协议。
4、指示灯功能：有四个指示灯反映该系统工作情况，低温报警指示灯和高温报警指示灯和两个传输指示灯。
5、按键功能：报警温度均可通过按键直接进行设置。该系统提供四个按键，设置键、上键（↑）、 移位键（→）、定点/循回切换键。每个按键均设有去抖动。设置键用于设置报警温度，巡回/定点切换键用于正常巡回检测与定点检测的切换，移位键与上键用于修改路数及温度数值。
四 后盖板及外部接线方式
16路测量电阻分成3组，-4路为组，本组內的引线应采用同一规格，同一长度的导线。如果需要使用这组中的某些路，其中第2路须优先选择，否則会产生错误。因为装置测量第2路的引线电阻，其它3路的引线电阻视为与第2路相同。以此类推第2组的第5-8路接线，第3组的第9-16路接线。
五 系统设置操作
装置上电前，按下”设置”鍵不松手，待装置上电后松手，装置便进入参数设置状态。设置的参数掉电能保存，无需每次设置。次运行时，设置值为默认值，程序进入设置状态后，每项设置参数会有中文提示。进入某项设置时，左边位数会反白，若要改变这一位数，则按“↑”号按键，数字会累加循环0-9，按下“→”号键，反白位向右移一位。当移至后一位，再按“→”号键，反白位又移至位。设置完成后，按“设置”键，则进入下一项目设置。须走部设置项目，所没置的参数才。
1、输入：XXXX(4位数，出厂为1111，若输入正确，则进入第2项，有权修改参数。若输入错误，则跳入第3项，数字不闪烁，无权修改参数，只能流览参数。)
2、更改：XXXX(4位)
3、低温报警值：范围0-200℃
4、高温报警值：范围0-200℃
5、装置地址：范围10-250
6、误差修正：
次运行时，工厂设置默认值为：低温100℃，高温120℃。装置地址为17。开始进入第01路参数设置，显示器显示格式为行“低报警温度”，第二行显示“第01路XXX.X℃”其中个X闪烁。设置完成后，再次按压设置键保存该路低报警温度，然后系统进入“高报警温度”设置，其方法同上。下一路设置同第01路设置，如此一直确定6路的报警温度数值。若某路没有接线，则将该路的低溫报警值设为000.0℃，微机将不采样该路温度，也不显示该路温度。接下来设置装置地址。然后，按压设置键进入误差修正项，系统采样检测01路，显示行“环境温度XXX.X℃”（须确认各检测点为同一环境温度），第二行“是否进行修正”，若要进行误差修正，可同时按压”巡/定”键与“→”键进入，显示格式为行显示“输入环境温度”，第二行显示“XXX.X℃”，数字闪烁，采用上键和移位键输入环境温度，完成后，同时按压”巡/定”键与“→”键确定进入误差修正程序。若不需要进行误差修正，按压设置键回到正常工作状态。
上电时若同时按住”设置”和”巡/定”鍵，装置存入工厂然认值。
六 控制器的运行
1、上电时不按任何鍵，进入正常巡回检测温度。
2、正常工作状态按压巡回/定点切换键,用于巡回与定点显示的切换。
3、当某路出现温情况时，则控制器一直显示该路报警及温度值並且报警灯亮，等待处理。回到正常温度后，继续正常显示。
4、若装置的某路断线，则在显示该通路的温度时，显示器显示的不是温度值，而是“断线”二字，并且低报警指示灯亮，低温报警继电器动作。装置继续检测和显示其它路温度。
七 维护与质保
1、本仪表在正常情况下，一般无需任何维护。但请尽量避免长时间接触腐蚀气体，以免引起器件锈馋蚀而影响仪表性能。
2、使用前仔细阅读产品使用说明书！并严格按使用步骤操作。
3、本公司仪表产品售出后十八个月内实行“三包”服务（包修、包换、包退），并维护。
4、对本公司产品有要求时，欢迎来电洽谈，公司诚征代理。
