| 品牌 | GOLDAIR | 型号 | GBE-8670 |
| 类型 | 智能温度控制调节器 | 测量范围 | 0~35（℃） |
| 等级 | 1.5% | 测量误差 | 0.5（℃） |
| 安装型式 | 墙壁明装 | 输出信号 | 10A@250VAC（mA） |
| 工作电压 | 1.5(干电池)（V） | 外形尺寸 | 86×70×25（mm） |

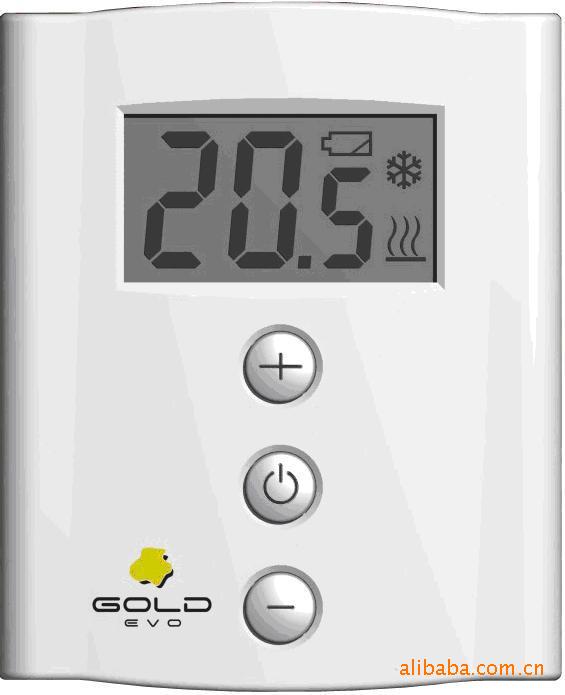

GBE-8670型温控器， 微电脑智能控制，外型小巧美观，液晶显示， 轻触按键，操作简单，安装便利，性能稳定， 充分体现人性化设计内涵。 本产品采用微功耗设计，更换电池可使用两年以上， 突现的设计理念。适用于工业、商业及家庭居室的室内温度控制。 |
外形尺寸和特性参数
•电源：碱性电池2×1.5V 规格：AAA(LR03)
•输出能力：见附表
•温度设定范围：+5℃~+3℃（默认值：20℃）
•温度设定步进：0.5℃
•温度刷新时间：10秒
•控制输出方式：见附表
•输出接驳电缆规格：1.5mm²
•控制：&plun;0.5℃
•存储温度范围：-15℃~+65℃
•显示温度范围：0℃~+60℃
•正常工作电压：1.2~1.7V
•工作电流：22~30uA（继电器吸合时电流128~144mA，持续0.2s）
•CE标准：（Directivas73/23/CEEy89/336/CEE）y RoHS
| 型号 | 输出能力 | 控制输出方式 | 应用 图示 | 应用 场合 |
| GBE-8670-10A | 10A@250VAC | ON/OFF | 图A | 电磁阀 |
| GBE-8670-16A | 16A@250VAC | ON/OFF | 图B | 电加热 |
| GBE-8670-10C | 10A@250VAC | /COM/NC | 图C | 电动阀 |

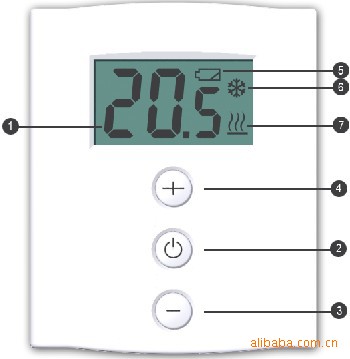

2.界面说明：
1、环境温度显示，按下+、—时显示设定值，5秒后返回；
2、电源开关
3、温度设定按钮，每按减少0.5
4、温度设定按钮，每按增加0.5
5、电池状态显示，低于1.3V时闪烁（请及时更换电池）
6、冻功能显示
当温控器处于关机状态（停止输出），如果室内环境温度≤5.5℃，冻功能启用，此时冻图标6显示；如果室内环境温度≥6.5℃，冻功能停止，此时冻图标6消失。
7、输出显示
3.安装要求
•该温控器须安装在常温环境，位置远离气流、窗口、门口，热风出口和其他热源。
•须明装于墙面等表面。
•安装位置应高于地面1.0~1.5米。
4.尺寸及安装底盒
•将温控器底盒用两颗M4的自攻螺丝安装于墙面上。

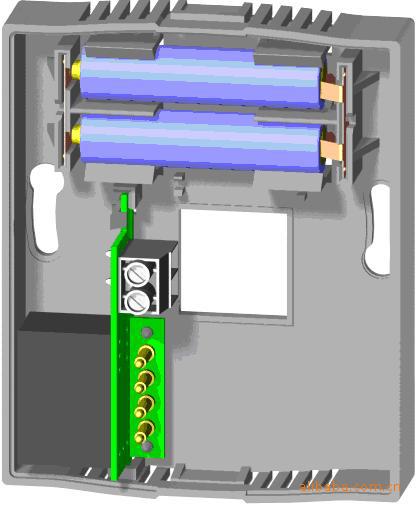

5.如何更换电池：
•将整个温控器前面部分取下；
•更换两节1.5V碱性电池，型号为AAA(LR03)。注意电池的性。（重要：两节电池性方向一致）
•将温控器前面部重新装回底盒。

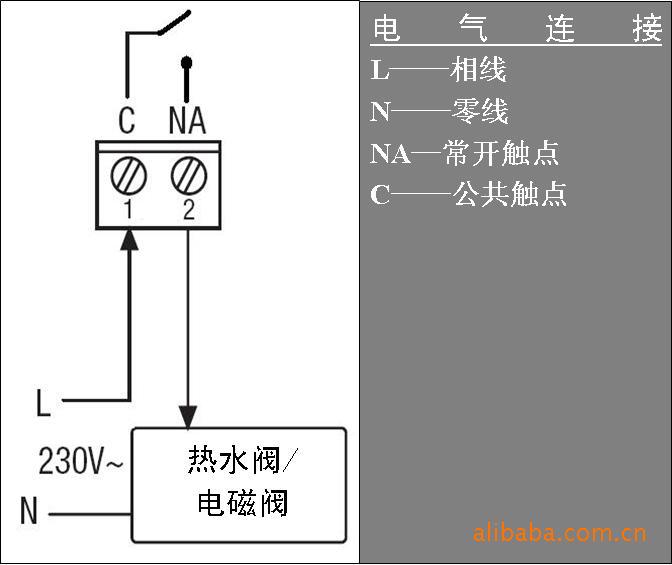

6。电气连接线
接线图
