供应电机、风机、辊子通用卧式动平衡机

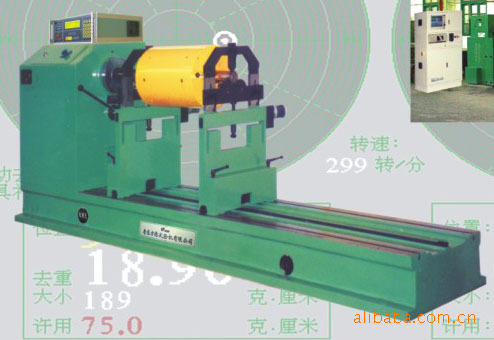

一、设备名称：微机控制卧式硬支承动平衡机

二、机    型：W-15T

三、概    述：W系列微机控制卧式硬支承动平衡机，是以万向联轴节驱动卧式双面硬支承型动平衡机，可对规格内的各种转子进行动平衡测量。该机机械传动部分采用变频调速、齿轮减速箱减速调节控制，可保持启动平稳；停机时采用电气变频制动单元控制，可实现 “停止”和“制动”功能；因此对整机的机械部分冲击小，减少轴承压力，延长机械使用寿命；避免信号传感器因骤启骤停受力过大而损坏，了工作效率。

    传动主轴具有可伸缩移动调节功能，使联轴节与工件装夹更方便快捷。整机运转轴承采用高轴承，滚轮采用园弧滚轮，量值传感器采用国际的压电晶体传感器。电测测控系统与计算机为一体结构，STD总线安装整体高，稳定，整机性能指标国际水平。

    电测部分采用工控机实现中文人机对话并进行测控分析处理，win2000操作系统，中文界面17″纯平彩显，附有中文操作提示功能。平衡机操作使用方便、测量稳定、高。

四、各部分结构

    本机包括支承、驱动、摆架、测量和控制四个部分，现分别简述如下：

4-1 支承系

 1、床身：                      1套

 2、链轮链条行走运动机构:        1套

4-2 驱动系统

1、电机：                       1套

2、变频调速器：                 1套

3、变速齿轮箱：                 1套

4、支承床头箱：                 1套

5、传动及主轴移动机构：         1套

6、万向联轴节：                 大、小各1套

4-3 摆架支承系统

1、测量摆架: H型硬支承架        左右各1套

2、测振单元：压电式传感器        2套

3、支承滚轮及滚轮架：            2套（4对）

4、架及锁紧机构:             2套

4-4 平衡测量系统

1、显示部分: 17″纯平彩显                                  1台

2、计算机:工业控制计算机、2.4G CPU、250G硬盘、512M内存        1套

3、测量显示方式：双面动平衡显示（还可显示静/偶不平衡量）。

4、不平衡量显示：在CRT上显示不平衡量值，并显示合格判断。

5、不平衡量角度显示：在CRT上显示不平衡角度。

6、标定方法：采用标定法码并经计算机自动分析计算。可选择“ABC标定法”和“影响系数法”。

7、自诊断功能：能自我判断各工作单元是否正常工作。

8、数据统计功能：可存储多种工件的特性参数和平衡有关的信息。

9、具有打印输出接口：用户可选配打印机将被测工件的特性参数和平衡结果打印输出。

4-5 控制系统

采用控制柜。全数字交流变频调速系统进行控制,并带有电气制动单元，使停机快捷平稳。

五、其它

5-1电源三相AC380V&plun;10%    50HZ

5-2贵公司协助事项：提供电源，基础安装。

5-3技术资料：使用说明书、电气原理图、易损件图、电气及机械外购件表、维护保养说明图、供应商提供的外购件的技术资料。

5-4外观颜色：苹果绿（或用户指定色标）。

六、服务

6-1质量期为双方终验收合格签字之日起一年，一年内包修。

6-2质量期内，公司在接用户通知后48小时内派员到达使用地维修。
