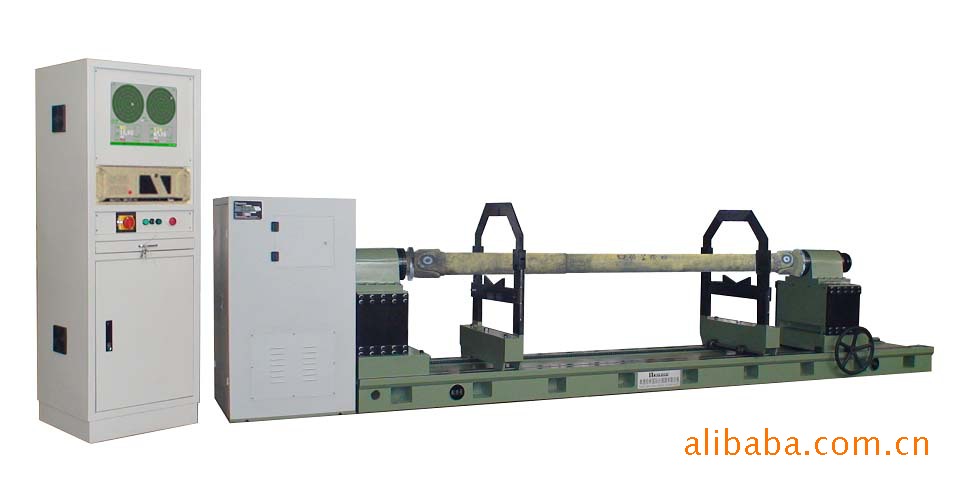

供应船用、轧机用、工程用传动轴动平衡机

二、设备型号：YDB-3000

三、概  述：

    本机用途十分广泛，适用于小型、中型、大型传动轴等行业。平衡机由机体床身、振动摆架、传动系统、控制系统、量值及角度传感器装置、电测系统等组成。具率高、操作简便、显示直观、人机对话等特点。标定数据和测试参数可存储。

    该机机体床身采用优质铸铁铸造而成，支承系统的刚度和吸振性能良好；振动摆架采用硬支承摆架系统，在振动系统往复振动疲劳强度的前提下，又了不平衡量信号的输出灵敏度；主轴运转机构采用轴承，既有高的承载能力、又有优良的运转和低的噪声；控制系统采用交流接触器控制带能耗制动功能，加速及减速运转平稳稳定。

    基准信号采用接近开关传感器；量值信号传感器采用国际压电晶体传感器，彻底解决速度传感器故障率高、信号弱、干扰能力差和易损坏的弊病。

    电测测控系统为一体结构，STD总线安装，整体高，稳定；整机性能指标国内水平，且操作简捷、使用方便、测量、显示直观、高。

四、主要技术参数

    1.工件质量：                3000Kg

    2.轴管直径：                φ350mm

   3.工件支承间距              3000mm

    4.小可达剩余不平衡量：     ≤10g.cm

    5.不平衡量减少率：             ≥90%

    6.平衡转速：                    300-1180rpm

    7.测试时间：                    8-15秒左右

    8.显示方式：                    工控机17″CRT彩显

    9.电源：                         AC  380/220V、50Hz

    10.电机功率：                   7.5Kw

    11.外形尺寸               4500x600x1180 mm

五、设备各部份简介:

    该机由机械部份,电测部分,驱动控制部份等组成

    1、机械部分:机械部分振动系统采用日本引进技术硬支承振动系统生产的,主轴端部可安装根据具体工件情况制作的工装夹具,用以夹持工件进行平衡测量。

    2、电测部分：工业控制计算机中文菜单、17″CRT彩色显示测量系统

   （1）测量面：单面，双面检测可选择

   （2）量值测量：采用压电晶体传感器

   （3）角度测量：采用接近式开关传感器

   （4）按测定影响系数的原理进行测定。

   （5）不平衡量检测：“研硕”工业控制计算机中文菜单、17″CRT彩色显示测量系统，信号处理

        板及程序软件，DOS中文操作界面，同时显示不平衡量的大小和位置。

   （6）系统功能：中文操作提示、转速显示、夹具偏心补偿、工件相关参数存贮。

   （7）计算机：“研硕”工业控制计算机（工业控制计算机1.1G CPU、电子硬盘、128内

           存），17″CRT彩显。

    3、驱动控制部分：采用变频器控制，使设备匀速启动和停机，运转转速可调。

六、主要特点及功能

    1、具有中文菜单提示功能，操作方便。

    2、具有故障自检功能。

    3、具有量程自动切换功能和自动标定功能。

    4、能存储多种转子文件，对已标定的工件，调出对应的标定数据文件即可适应多种转子平

         衡。

    5、采用高的跟踪滤波技术，满足高、中、低多种平衡转速。

    6、测量时间短，为8-15秒。
