供应安科瑞ASJ10-AV3三相交流电压继电器

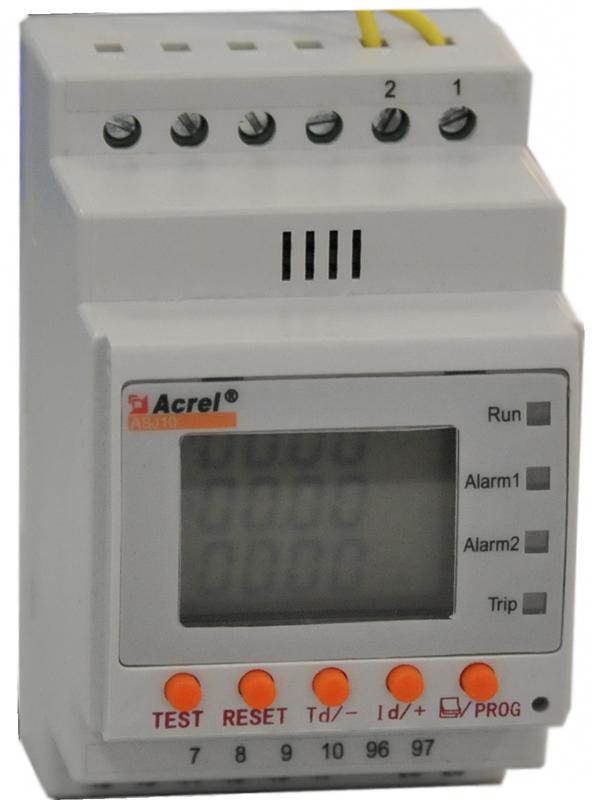

ASJ10-AV3三相交流电压继电器（以下简称继电器），采用32位高性能CPU，实时采样三相交流电压信号，采用有效值计算方法，在较宽的频率范围内实现了较高的测量。集成有多种保护功能，仅需简单选择即可实现保护的投入或退出、报警或跳闸；高、功耗小、动作快、返回系数高、无抖动，可用于需要电压监控（电压型：如发电机、变压器和输电线的继电保护等）的场合，作为过电压、欠电压保护的闭锁动作元件或启动元件。   下面以上海安科瑞ASJ10-AV3为例,阐述三相交流电压继电器的功能及技术参数。         ASJ10-AV3系列是一款适用于监视三相馈电主电路的监视继电器，它连接在馈电网、分散的电源系统和公共电网之间，一旦发现电网故障，ASJ10-AV3能将发电系统从公共电网中断开，从而起到保护作用。     适用环境  l      工作温度：-10℃~+45℃ l      储存温度：-25℃~+70℃ l      相对湿度：≤95%不结露 l      海拔高度：≤2000m   保护功能  l      欠电压、过电压保护 l      不平衡保护 l      相序保护     技术参数   u    输入信号 输入电压：AC100V、220V、380V 测量范围：0.1-1.2Ue 过载倍数：持续1.2倍，瞬时2倍/1秒   u    继电器输出 输出数量：3常开或2常开1常闭 触点类型：常开、常闭、转换 触点容量：AC250V 3A或DC30V 3A   u    工作电源 工作范围 AC85～270V/DC100～350V 功耗 <5VA   u    工频耐压 电源、电压、电流输入回路之间AC2kV/1min，50Hz   u    绝缘电阻 输入、输出端对机壳>100MΩ   u    通讯 RS485接口 MODBUS-RTU协议   u    污染等级 2级   u    防护等级IP20   u    安装类别 III级       外形及安装方式 ASJ10-AV3三相交流电压继电器宽度为54mm，LCD显示，安装方式为导轨安装     及著作权 ASJ10-AV3：一种数字式电量继电器(ASJ)-- 实用新型号.2； ASJ10-AV3著作权登记号：沪 DGY-2010-0676《安科瑞ASJ数字式量度继电器电流型软件V1.0》       选型 上海安科瑞三相交流电压继电器ASJ10-AV3/H2DI-C 三相交流电压继电器，可进行过电压、欠电压保护、不平衡保护、相序保护，2路继电器常开触点，1路继电器常闭触点，带RS485/Modbus-RTU通讯。       范例 型    号：ASJ10-AV3/H3-C 辅助电源：AC/DC220V 输入信号：AC 100V 保护功能：过压、欠压、不平衡、相序 继电器输出：3路常开 通    讯：RS485/Modbus-RTU

如有意向，可索取详细资料，请联系：
