1 概述
温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为：WH普通型系列、WHD智能型系列。
普通型温湿度控制器采用进口高分子温湿度传感器，结合稳定的模拟电路及开关电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示，用户一目了然，产品稳定可靠，能长期工作于强电磁场等恶劣环境中。
智能型温湿度控制器以数码管方式显示温湿度值，有加热器、传感器故障指示、变送功能、带有RS485通讯接口可供远程监控，用户可通过按键编程自行设定系统参数。该仪表集测量、显示、控制及通讯于一体，高、测量范围宽，是一种适合于各个行业和领域的温湿度测量控制仪表。
产品符合国标GB/T15309-1994。
2 工作原理
温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：
传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
3 产品介绍
3.1 WH系列普通型温湿度控制器
3.1.1 型号说明
说明：“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
注：
● 控制器常规为环境湿度≥85％RH加热除湿控制启动，温度≤5℃加热升温控制启动，≥40℃鼓风降温控制启动；
●W-1为温度传感器，H-1为湿度传感器，WH-1为温湿度传感器，控制器型号选定后已经包括传感器，无需另行选定；
●控制器选定型号后不包括加热器或风扇，须另行选购；
●控制器至传感器之间的连接导线可用普通导线，长度不得超过20米，由用户自己配备；
●用户如需要特殊型号、功能、参数请与本公司联系定制；
3.1.2 技术指标
注：控制参数不可调，但可由用户指定。
3.1.3 产品规格
●WH03普通型温湿度控制器
辅助功能：加热器故障指示（可选）
●WH48普通型温湿度控制器
辅助功能：无
●WH46普通型温湿度控制器
辅助功能：加热器故障指示；加热或鼓风手自动切换；端子3、4为故障报警输出（可选）
3.2 WHD系列智能型温湿度控制器
3.2.1 型号说明
说明：
1、WHD48、WHD72、WHD90R多可接1路温湿度传感器；
2、WHD96多可接2路温湿度传感器；
3、WHD46多可接3路温湿度传感器；
4、每一路传感器对应二组控制输出接点（无源），分别接加热器和风扇，加热器用于升温或去湿，风扇用于降温；
5、RS485通讯功能、报警输出功能、变送功能只能三者选一；
6、传感器与控制器之间的连接线长度不得超过20米。
3.2.2 技术指标
回滞量：温湿度控制过程中，执行部件（加热器或风扇）启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回滞量。
3.2.3 产品规格
●WHD48智能型温湿度控制器
辅助功能：无
●WHD72智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
●WHD90R智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。

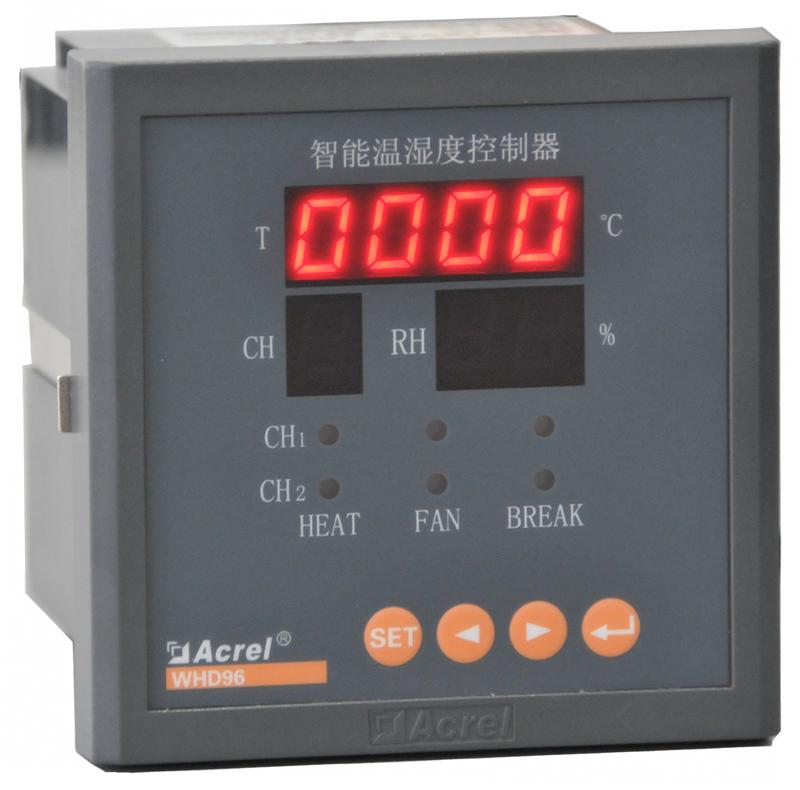

●WHD96智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
●WHD46智能型温湿度控制器
可带辅助功能：故障报警“-J”、通信“-C”、变送“-M”。
注1：仪表端子30、31、32为辅助功能输出端：故障报警“-J”、通信“-C”、变送“-M”。
4 传感器
4.1 概述
WH系列普通型温湿度控制器及WHD智能型温湿度控制器的传感器均使用外接方式。传感器部分采用专用外壳，通风效果好，外观精致，既能有效保护内部元件，提高使用寿命，又方便安装、接线。
4.2 型号说明
4.2.1 WH系列普通型温湿度控制器传感器
4.2.2 WHD系列智能型温湿度控制器传感器
5 加热器
5.1 概述
ALW系列加热器使用专用的铝合金散热板型材和优质的镍铬合金电热丝制造而成，具有体积小、外形美观、散热均匀、热传导快、散热面积大、寿命长等优点，产品符合GB/T15470-1995。
SIW系列硅胶超薄型加热器具有全封闭、超薄、柔软、超长寿命等特点，特别适合长期通电加热。
5.2 技术指标
5.3 产品规格
5.4 选型建议
铝合金材料散热面积大、效率高，适合完全自动控制加热或去湿，选型建议如下：
