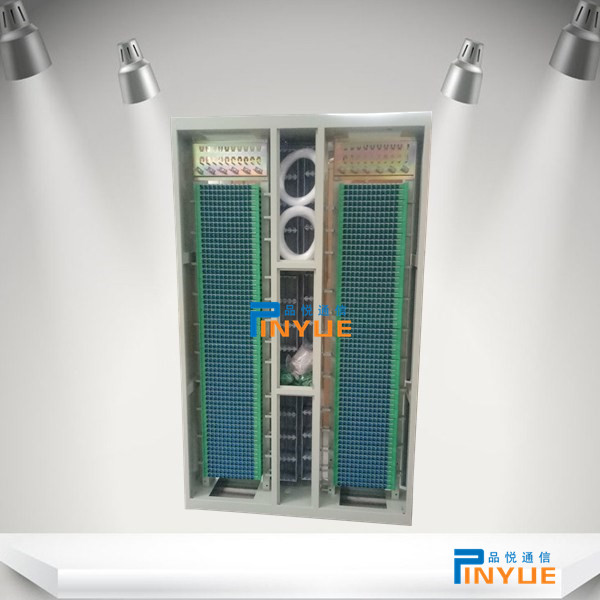

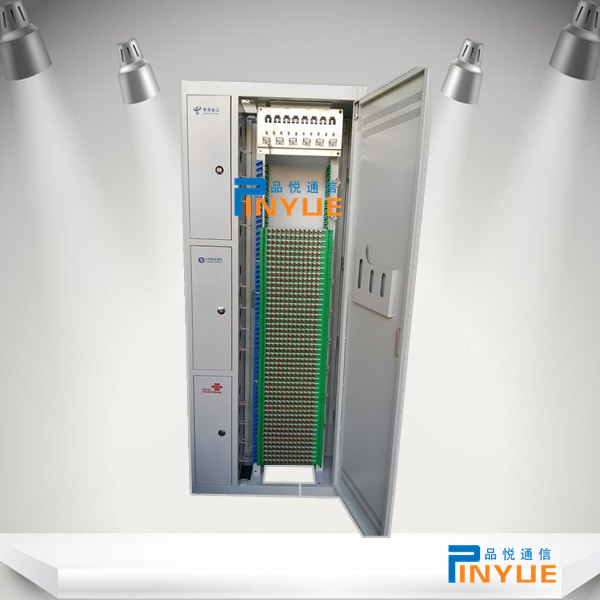

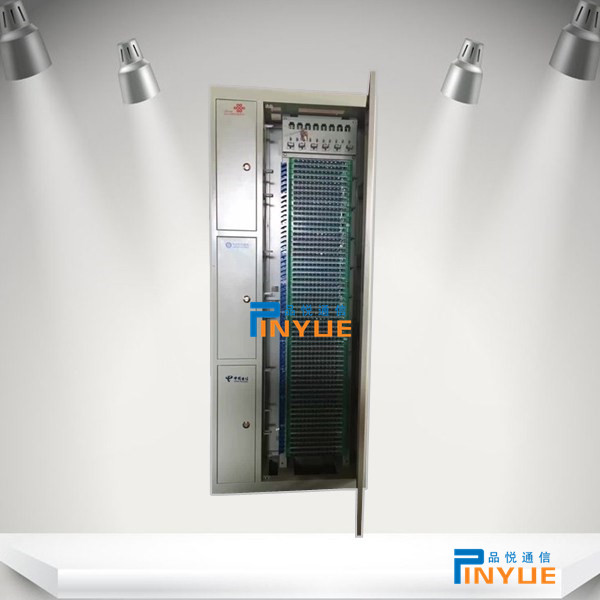

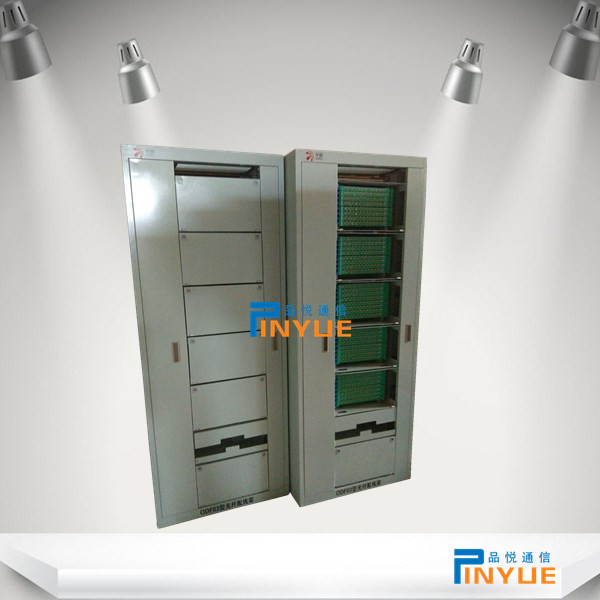

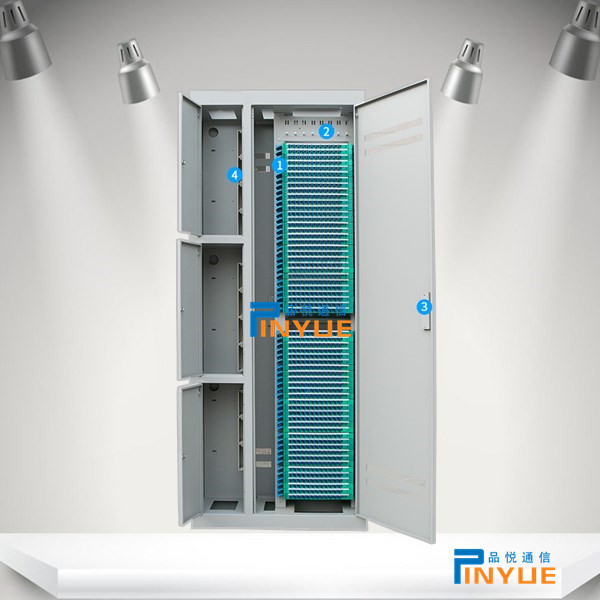

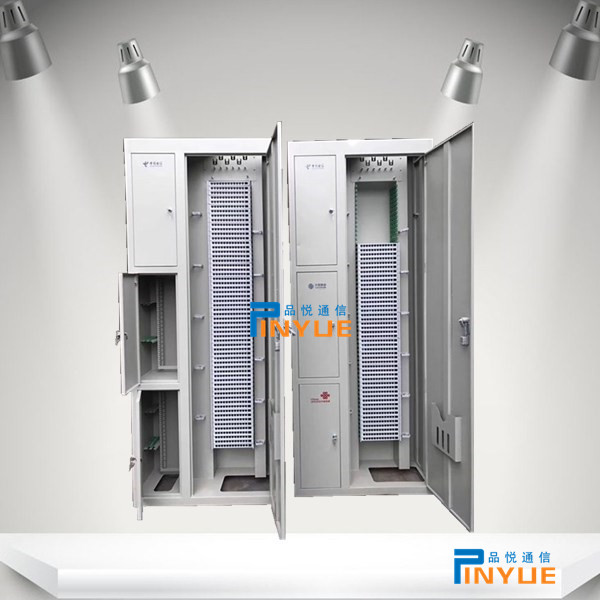

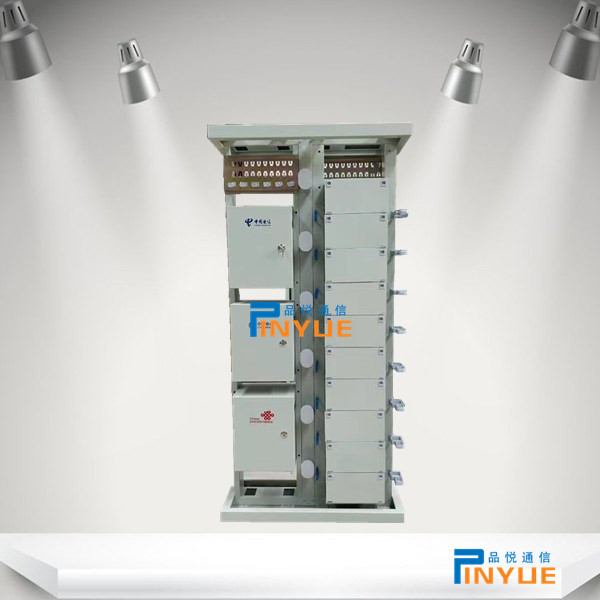

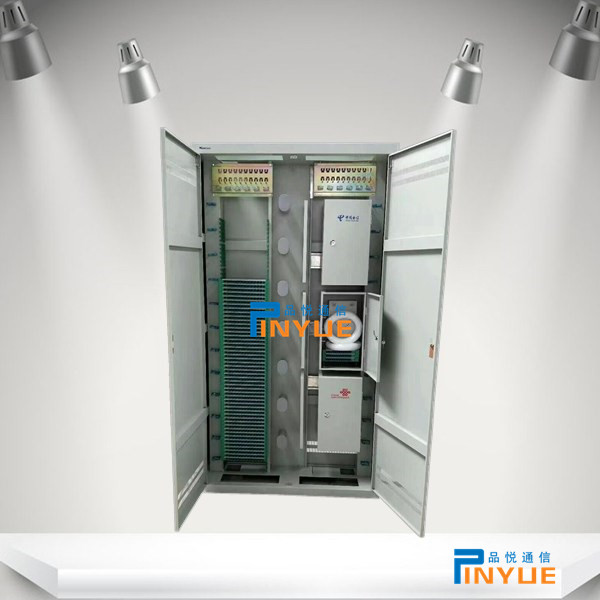

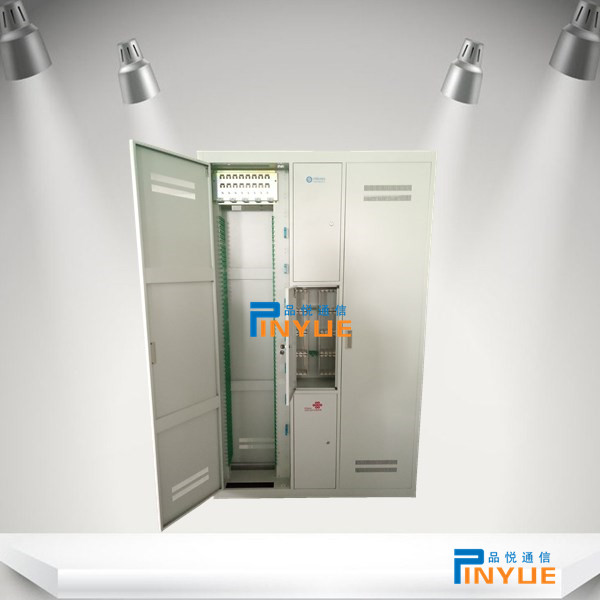

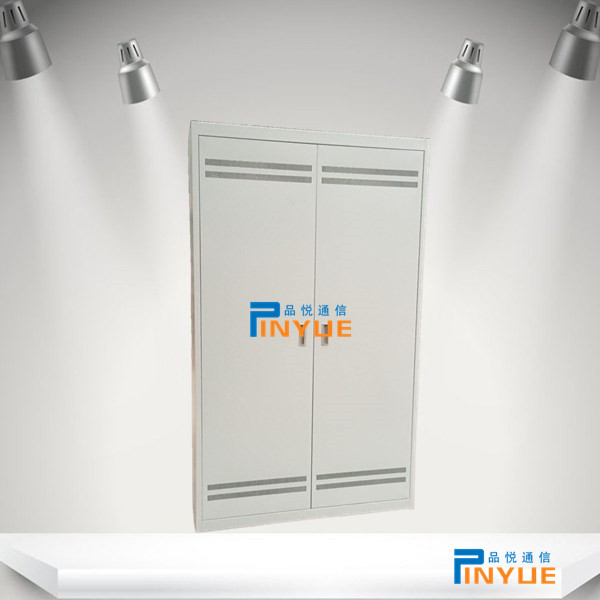

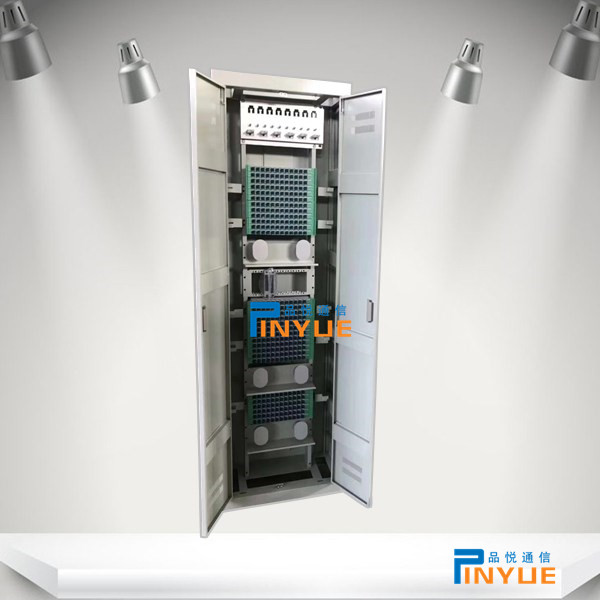

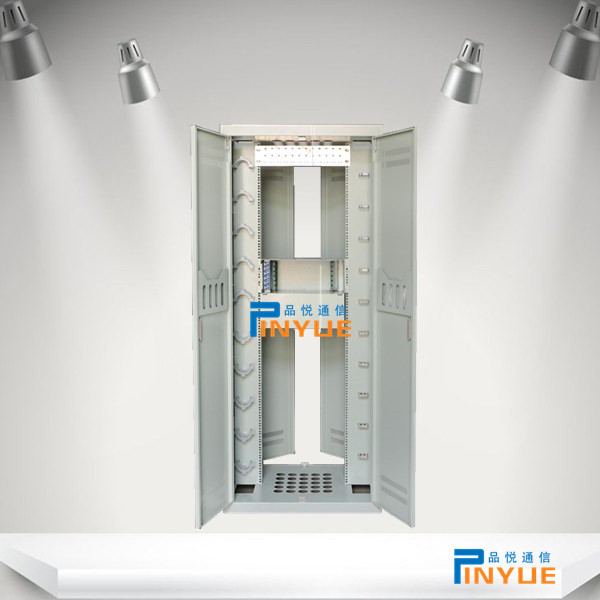

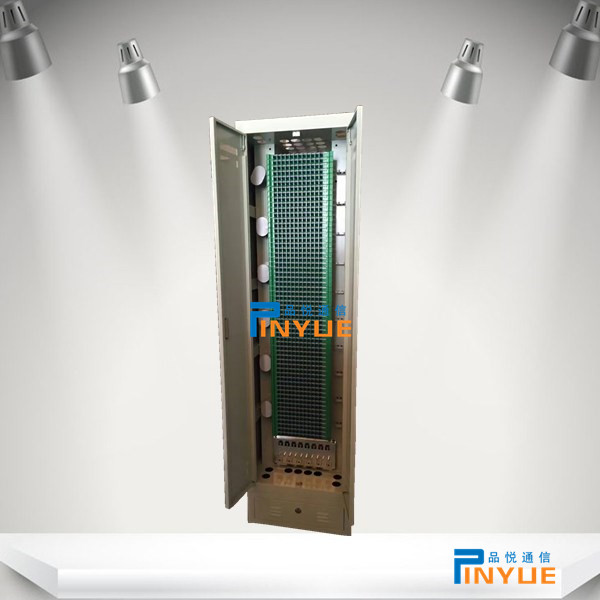

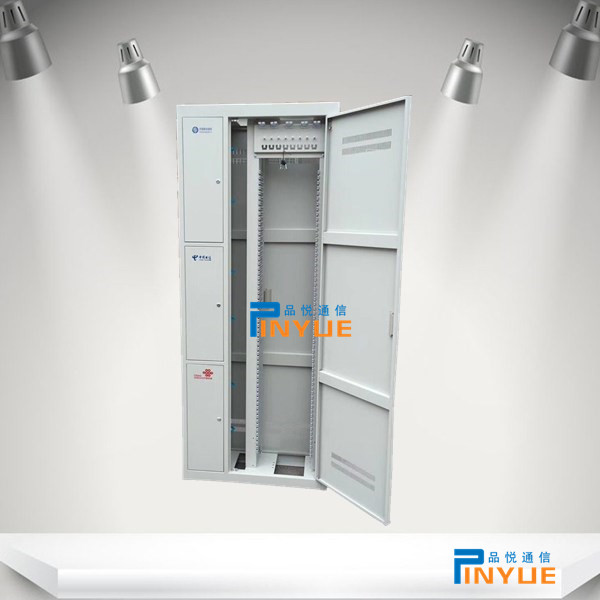

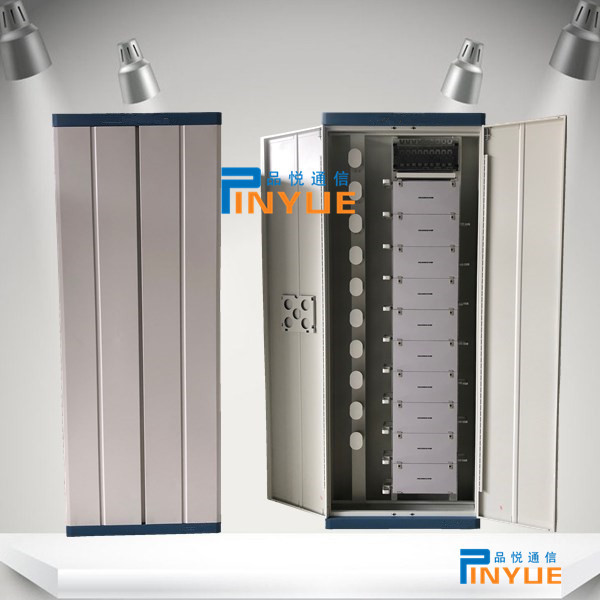

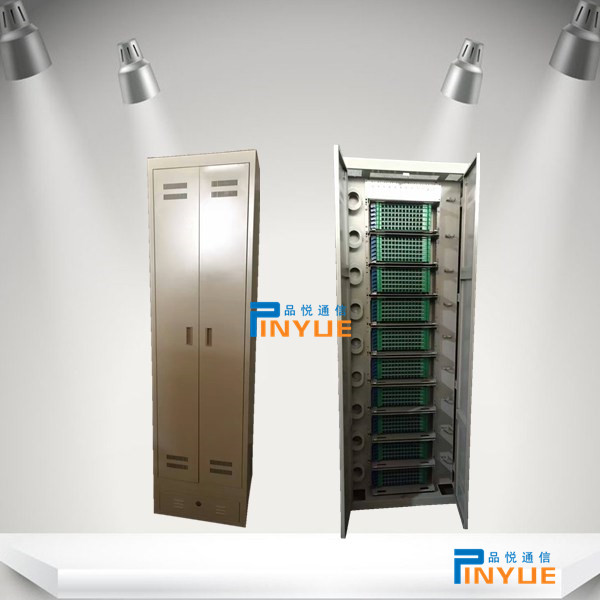

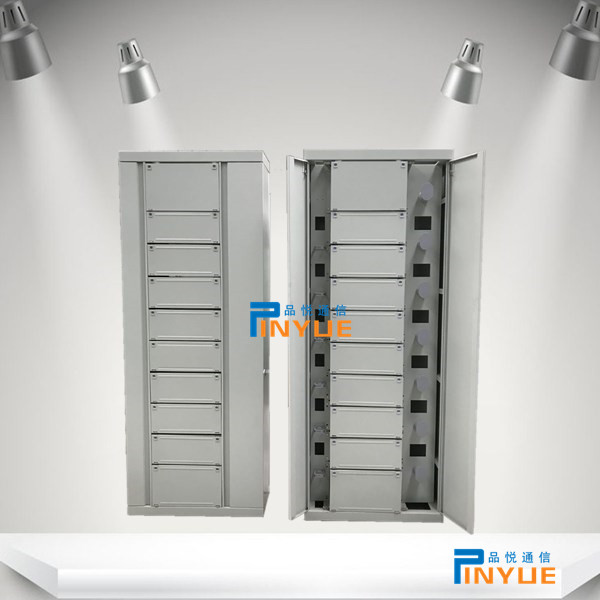

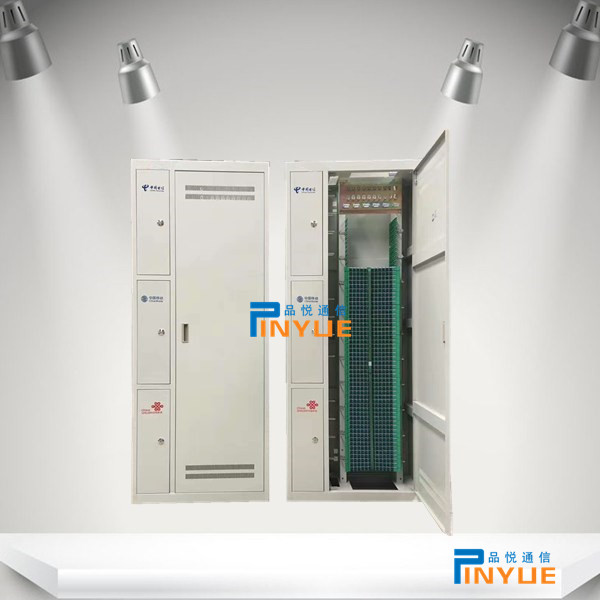

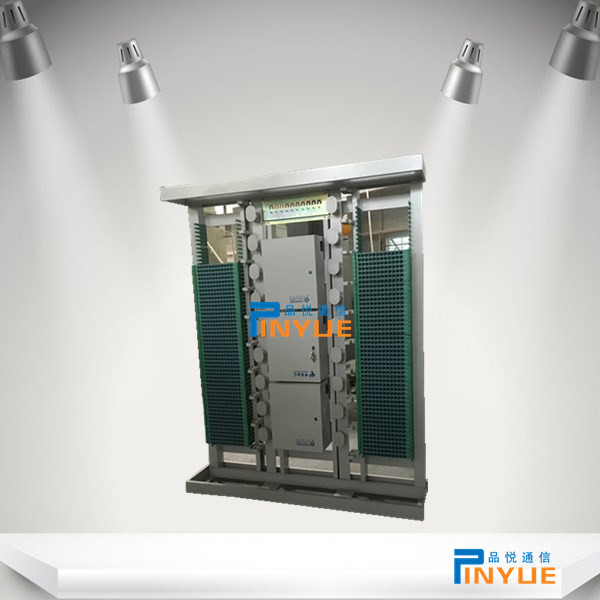

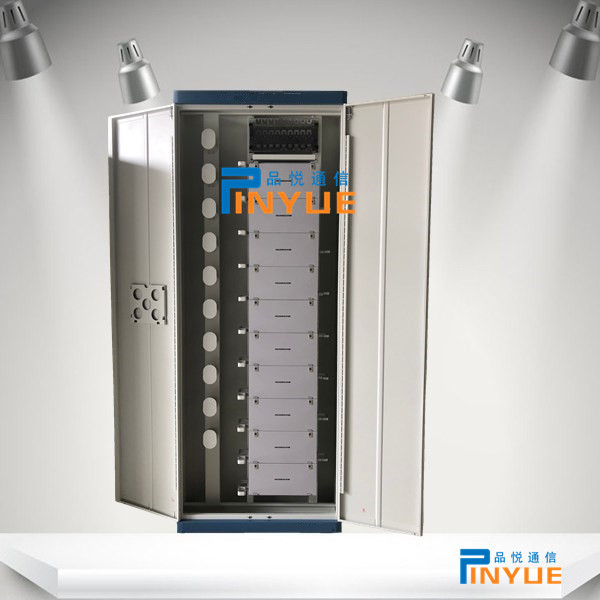

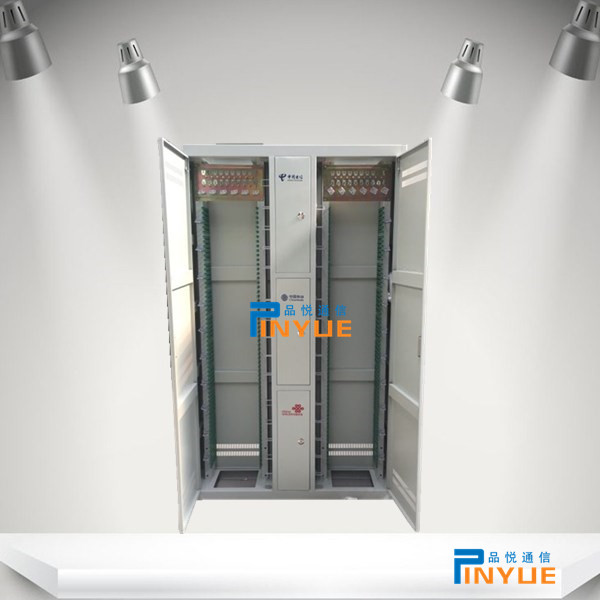

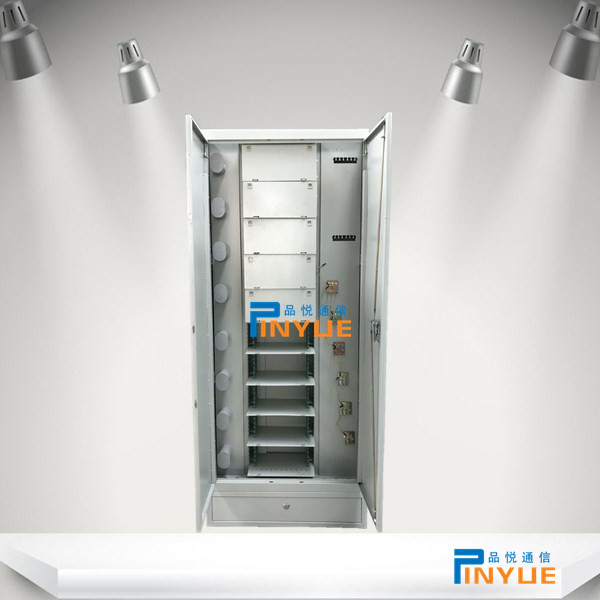

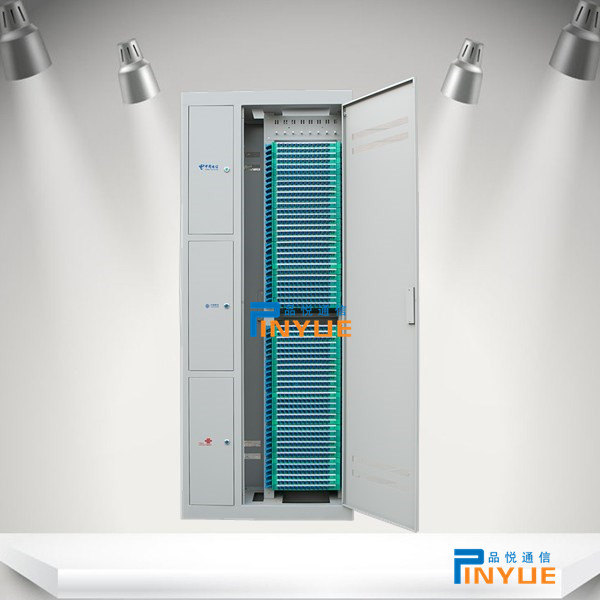

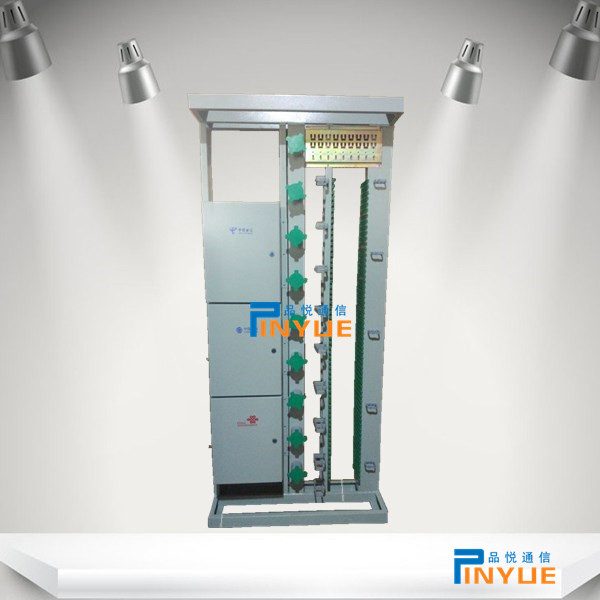

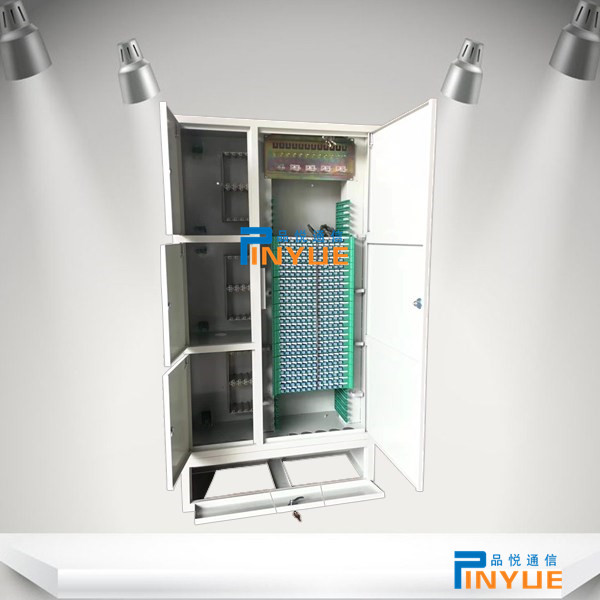

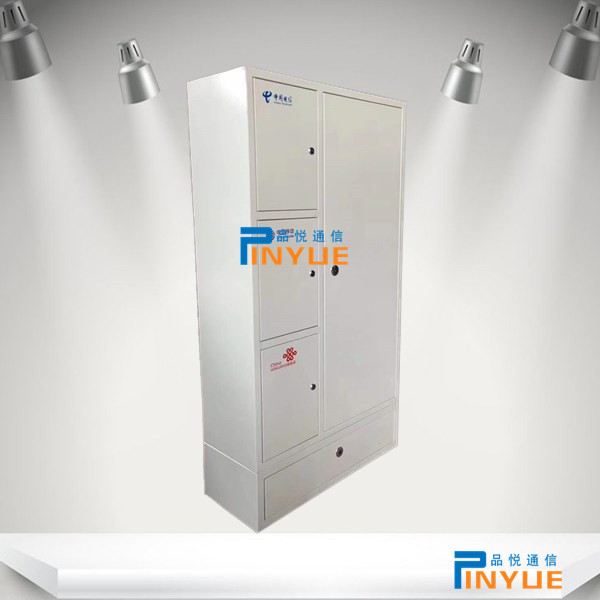

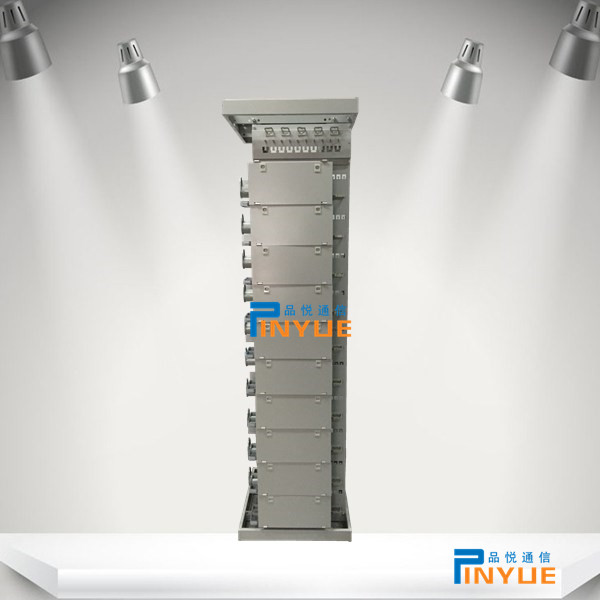

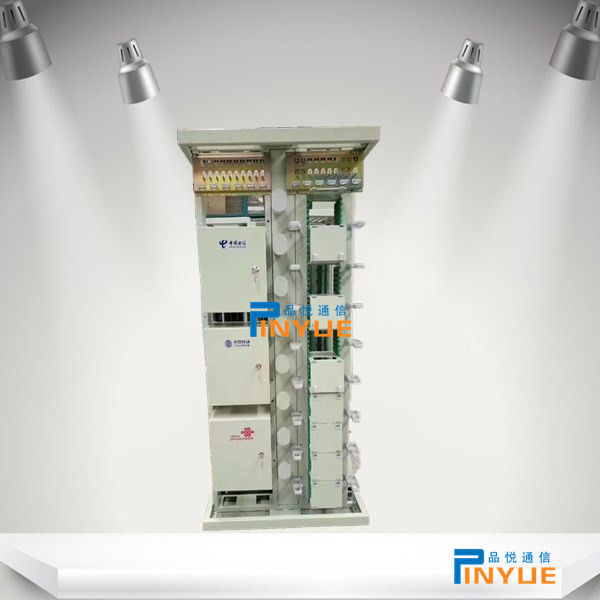

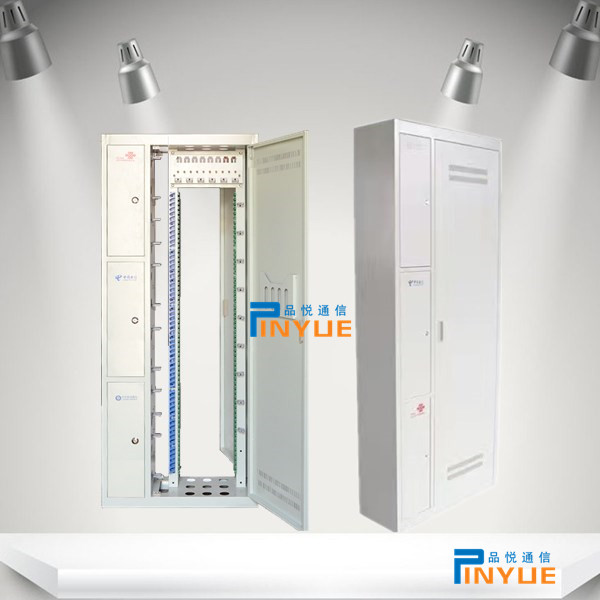

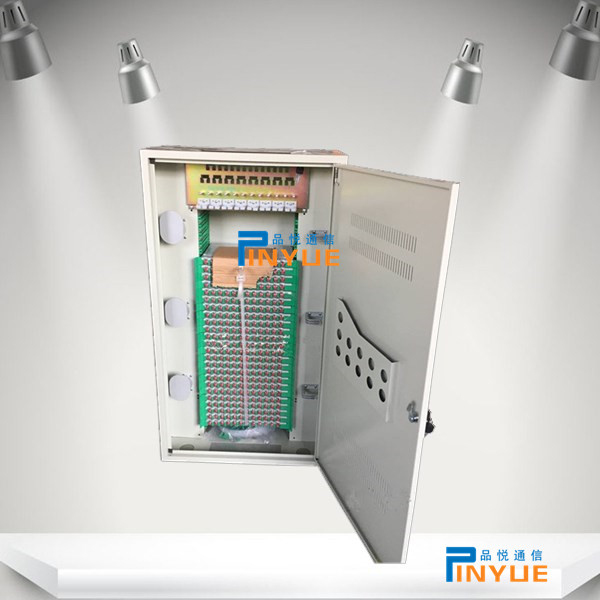

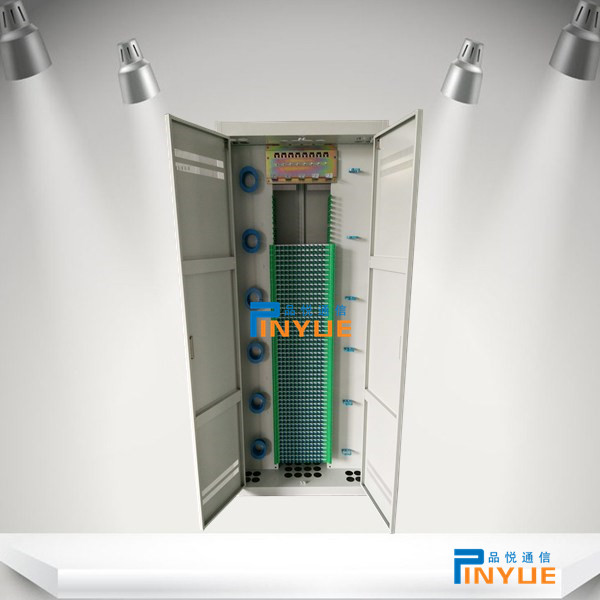

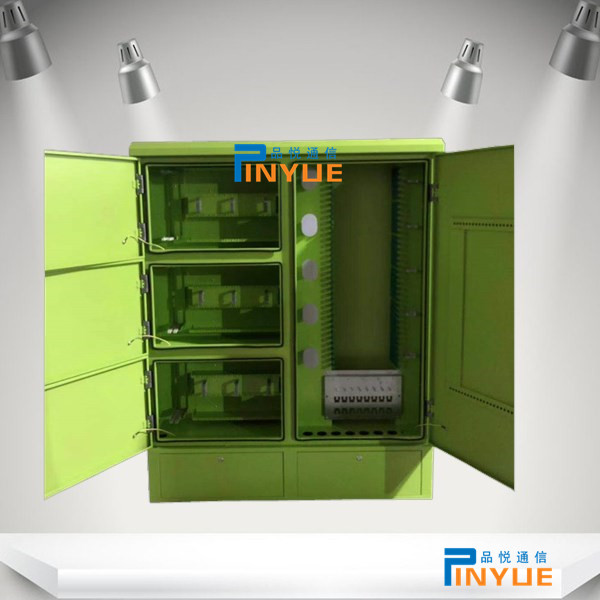

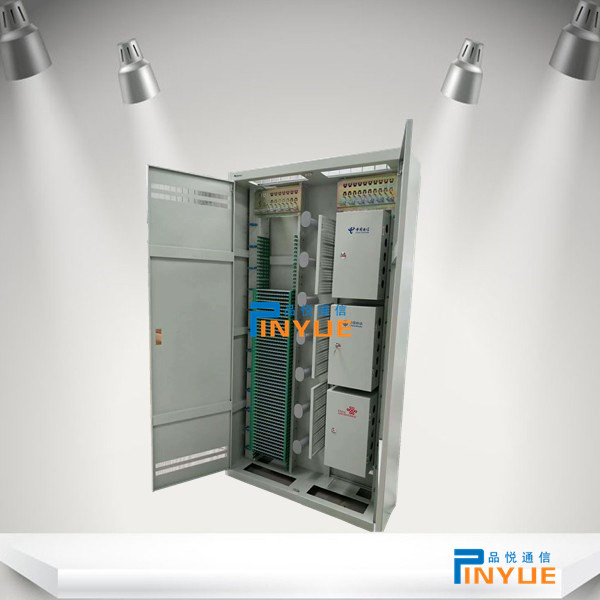

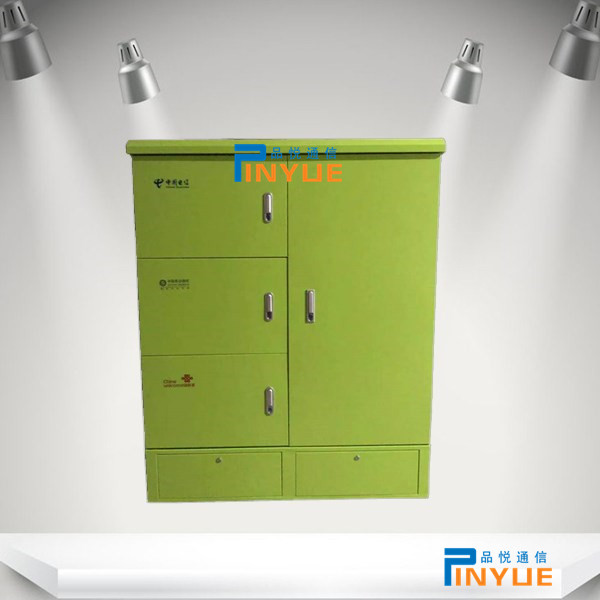

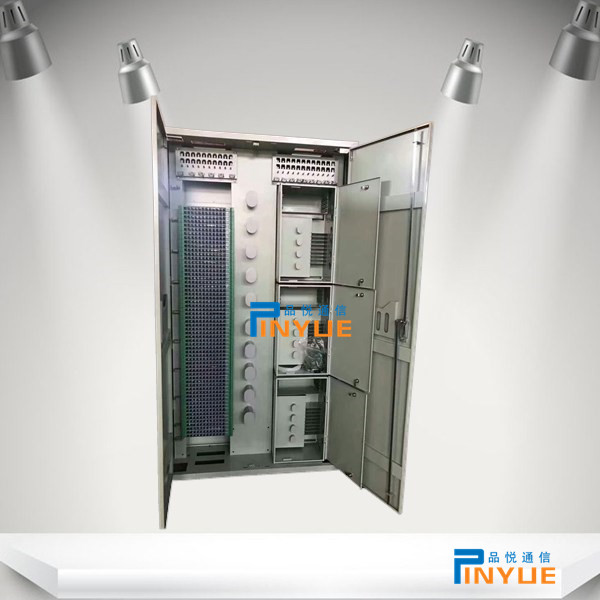

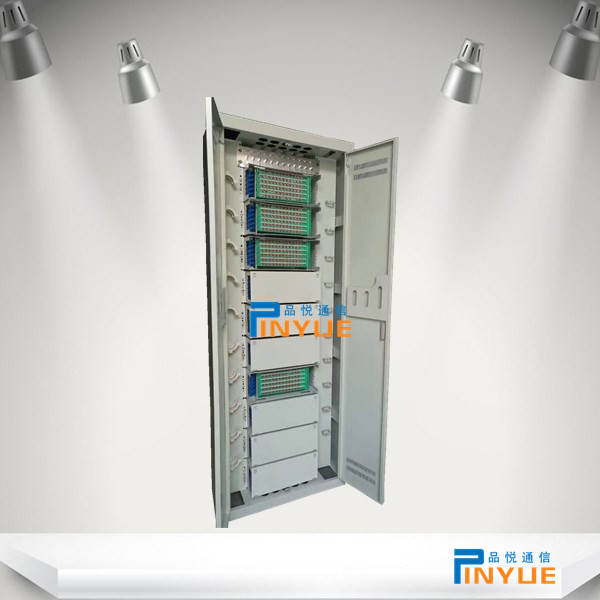

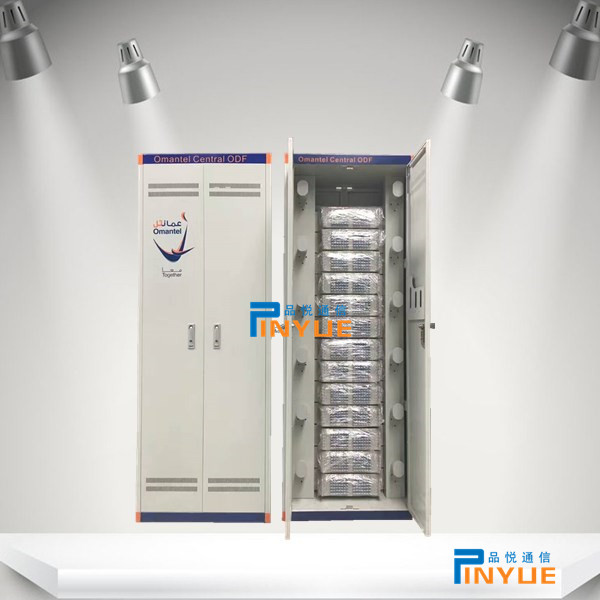

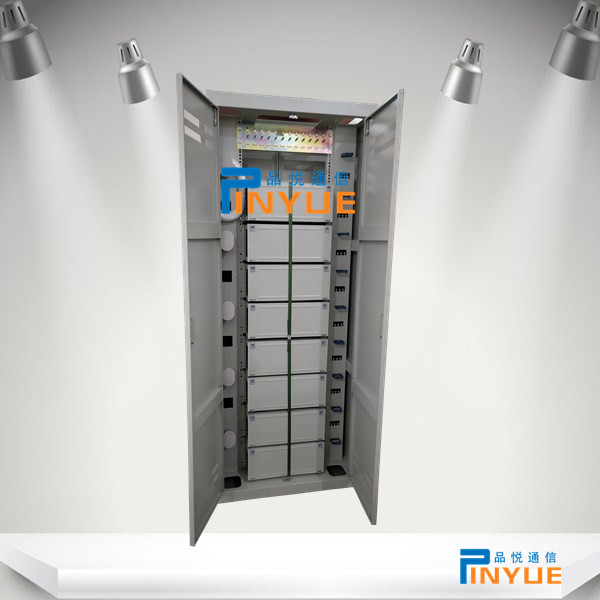

三网汇集光纤配线架图片展示

三网汇集光纤配线架图片展示-------宁波品悦通信公司作为国内通信行业的领军企业，宁波品悦通信一直以来凭借出色的产品品质赢得了消费者的信任，6月通信设备产品大促期间，品悦三网汇集光纤配线架促销力度同样惊人。品悦PY-SWPXJ- 三网汇集光纤配线架都在做优惠活动，高质量产品值得购买！

此次PINYUE品悦通信设备产品的新品发布成功应用，为我公司在全国各省树立较高的品牌知名度，今后我们将坚定不移的秉持“选择品悦，选择放心”的经营理念，继续以优质的产品和服务，为客户提供高效、便捷的信息化服务。

宁波品悦通信生产的三网汇集光纤配线架工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤熔纤盘采用掺杂阻然材质，尾纤和法兰参数优于行业标准，品悦的三网汇集光纤配线架价格优惠，质量好，品质优，值得拥有！

三网汇集光纤机柜使用说明讲解

三网合一光纤配线柜、三网合一光纤配线架、三网合一ODF配线架、宁波品悦通信设备有限公司是专业从事光纤配线架_光纤配线柜_ODF光纤配线架(柜）_ ODF配线架（柜）_ODF单元箱_ODF配线箱等通信接线设备的高新科技企业，公司创建以来，凭着对光纤通信新技术的不断追求以及对市场的快速响应构筑差异打造精品的可持续发展战略及时准确的为用户提供贴切迅捷的产品和服务!

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

三网汇集光纤配线架前言 大局所，少机房---网络集中化维护，节约维护成本，提高维护的规范水平和维护质量，改善客户响应速度。 这是现代通信系统对机房管理的要求。 随着FTTX的大规模建设，机房的光配线产品越来越要求具有高密度，灵活配线等功能，方便管理和维护。 几千芯甚至几万芯的光纤在机房的配线如何处理？ 对光纤的有效管理和保护提出了更高的要求。 架内跳线、架间跳线如何处理？ 设备尾缆长度计算任何确保准确？ 设备尾缆布线保护如何处理？ OLT放置在局端机房,出局光缆越来越多。 线路测试如何处理？ 机房人员培训如何处理？ 为此，提出了光总配线架（OMDF）的概念 传统ODF机架的平面跳纤管理和大容量机房的立体跳纤管理的对比 光总配线架（OMDF）是光接入网中重要的一环，类似于现有电缆配线架（MDF），光总配线架，主要采用传统MDF式的线缆管理方式，即直列模块部分为外线侧，提供室外光缆固定、汇流、熔接与终端功能，横列模块部分为内线侧，提供室内光纤光缆的终端、调度、测量与管理功能。 安装了光总配线架机房的场景 OMDF产品综合了传统“光纤配线架”及“中间配线架”，完成以下功能： 光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。 完成传输线路端光纤熔接配线架光纤路由与设备端的各类光设备光纤路由之间的线路分配的功能，同时能完成线路端和设备端的跳线富余长度的存储功能。

随着光器件工艺的提高，同时考虑机房布局及调度的方便，目前都采用ＯＤＦ架终端方法，即原本进入光端机的尾巴光纤先进到ＯＤＦ架，然后通过一双插头的连接纤（又称跳线）将ＯＤＦ架和光端机相连接。在此终端方式中，尾巴光纤进ＯＤＦ架的这一部分由光缆专业施工人员布放，工艺规范，且路径较短，所以这一部分在以后的运行中故障通常很少。而出现问题多的是ＯＤＦ架和光端机间的跳线部分，跳线一般由机务人员布放，如果布放环境复杂，布放中不注意规范，常常会使所布放的跳线留下隐患，故需要注意以下几点。

接地装置

（1）机架接地

整个架体保证电气导通，并有完善的接地系统（机架顶框和底框均应有应有M8接地铜螺母，供机架接地用）。

（2）高压防护接地装置

机架高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积不小于6mm2。

机架高压防护接地装置与地相连的连接端子的截面积不小于35mm2。

机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ/500V（直流）。

机架高压防护接地装置与机架间耐电压不小于3000V（直流）/1min不击穿、无飞弧。

机架高压防护接地装置能可靠接地，接地处应有明显的接地标志。

宁波品悦通信的产品规格多样、款式新颖、品质完美、工艺精湛、价格合理、交易便捷、服务完善、终身售后。品悦秉承以人为本、以质量为先、用优质的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛！ 可以完全根据您的需求来订做。

宁波品悦通信提供三网汇集光纤配线架现货供应，有需要的话请跟我们联系。
