供应函数信号产生器GFG-8216A
| 价 格： | 面议 |
规 格
| 主要功能 | |
| 频率范围 | 0.3Hz to 3 MHz (共 7 档) |
| 振幅 | >10Vp-p (加 50W 负载) |
| 阻抗 | 50Ω+10% |
| 衰减器 | -20dB+1dB x 2 |
| DC Offset | <-5V ~ >5V (加 50W 负载) |
| Duty Control | 80% : 20% : 80% to 1MHz 连续可调 |
| 显示 | 6 位数 LED 显示幕 |
| 正弦波 | |
| 失真 | <1% 0.2Hz ~ 200kHz |
| 平坦度 | <0.3dB, 0.3Hz ~ 300kHz； <0.5dB, 300kHz ~ 3MHz |
| 三角波 | |
| 线性 | >98%, 0.3Hz ~ 100kHz； >95%, 100kHz ~ 3MHz |
| 方波 | |
| 对称性 | +2%, 0.3Hz ~ 100kHz |
| 上升/下降时间 | 在输出时 < 100nS (加 50 负载) |
| CMOS 输出 | |
| Level | 4Vpp+1Vpp ~ 14.5Vpp+0.5Vpp 可调 |
| 上升/下降时间 | <120nS |
| TTL 输出 | |
| Level | >3Vpp |
| Fan Out | 20 TTL load |
| 上升/下降时间 | <25nS |
| VCF | |
| 输入电压 | 0V~10V ± 1V(100 : 1) |
| 输入阻抗 | 10kΩ±10% |
| 使用电源 | 交流 115V/230V±15%, 50/60Hz |
| 附件 | 测试线 GTL-101 × 1, 操作手册 × 1, 电源线 × 1 |
| 尺寸及重量 | 251(宽) × 91(高) × 291(长) mm, 约 2.1 公斤 |
性能比较
| 813 | 8210 | 8255A | 8250A | 8219A | 8217A | 8216A | 8215A | 8020H | 8015G | |
|
输出 频率 |
13M# | 10 | 5 | 5 | 3 | 3 | 3 | 3 | 2 | 2 |
|
LIN/ LOG 扫描 |
√* | √ | √ | √ | √ | |||||
|
TTL/ CMOS 输出 |
√ | √ | √ | √ | √ | √ | √ | √ | √ % | |
|
GCV功能 @ |
√ | √ | √ | |||||||
|
LED 显示 |
√ | √ | √ | √ | √ | √ | √ | √ | ||
| 计频器功能 | √ | √ | √ | √ | √ | √ | √ | |||
|
AM/ FM 调变 功能 |
√ | √ | √ | √ | ||||||
|
同步 输出 功能 |
√ | |||||||||
|
Gate Char acte ristics |
√ | |||||||||
| 衰减器 |
-20dB -40dB -60dB |
-20dBx2 | -20dBx2 | -20dBx2 | -20dBx2 | -20dBx2 | -20dBx2 | -20dBx2 | -20dBx1 | -20dBx2 |
|
Ramp 输出 |
√ | √ | √ | √ | √ | √ | √ | √ | ||
| 注: | # | 内建两部函数波信号产生器 | ||||||||
| * | 线性扫描及对称可调控制 | |||||||||
| % | GFG-8015G (仅 TTL 输出) | |||||||||
| @ | GCV：Generator Controlled Voltage | |||||||||
| & | VCF：外部电压控制频率 | |||||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李峰
- 电话：010-51652316
- 传真：010-51652316
- 手机：
- QQ ：

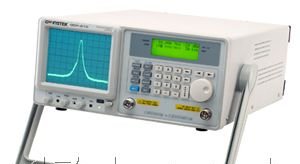

供应频谱分析仪GSP-827
