安泰信AT5011频谱分析仪
| 价 格： | 面议 | |
| 型号/规格： | AT5011 | |
| 品牌/商标： | 安泰信 |
用途
·安泰信频谱仪可以很好的对遥控器、对讲机、测量发射接收机、无绳电话、有线电视CATV及通讯机等有线、无线系统进行检查及信号频率的分析比较。
·安泰信频谱仪可以检测手机射频电路的本振信号、中频信号、发射信号等。用AT5000系列频谱分析仪检修手机不入网故障点，十分快捷和准确。
·频谱分析仪通常显示没有处理过的原信号的信息、电压、功率、周期、波形、边带和频率。
·频谱分析仪常用的测量有：谱波失真、双音交调失真和杂波探测。
·电磁兼容测试（EMC）：测量各种电子设备上发射的有害电磁波的功能。另从PHOTE（耳机）插孔还可以输出AM/FM检波信号，可用来识别噪声施加影响的广播信号，从认证的角度上来说，先进行放射噪声的测量对事前的评定、研究室非常有效的测量功能。
·还可广泛应用于教学、科研。安泰信频谱分析仪能真正看到电信号（如射频脉冲信号）用傅利叶级数展开出来的图像，教学上更容易理解，科研上更清楚。
技术指标
·频率范围：0.15～1050MHz
中心频率显示精度：±100KHz
标记精度：±0.1%频宽+100HKz
频率显示分辩率：100KHz(4.5位半LED)
扫频精度：±10%
频率稳定度：优于150KHz/小时
中频带宽(-3dB)：20KHz和400KHz
视频滤波器（开）：4KHz
扫描速率：43Hz
输入
阻抗：50Ω
插座：N(F)连接器
衰减器：0～40dB(4×10dB步进)
输入衰减器精度：±1dB/10dB
最小损耗电平：+10dBm, ±25VDC(衰减器0dB)，+20dBm(40dB衰减器)
扫频宽度：100KHz/格～100MHz/格（0扫描）
一般指标
显示：6寸CRT，8×10分格内刻度
轨迹旋转：面板调节
电源：220V±10%，50Hz～60Hz
功耗：约20W
工作环境：0～40℃
保护：安全I级（IECI0I0-1）
重量：约7Kg
尺寸：380×285×125（L×W×H）mm
输入阻抗：50Ω
插座：BNC
负载阻抗：>8Ω
AM/FM解调输出
跟踪发生器
输出频率范围：0.15MHz～1050MHz
输出电平范围：-50～+1dBm(10dB步进可变调节)
输出衰减器：0～40dB(4×10dB)
输出衰减精度：±1dB
输出阻抗：50Ω(BNC)
频率响应：±1.5dB
频射干扰(RFI)：<20dB
标配配件
| 序号 | 项 目 | 单位 | 数量 |
| 1 | 说明书 | PCS | 1 |
| 2 | 电源线 | PCS | 1 |
| 3 | BNC 电缆(1.5m) | PCS | 1 |
| 4 | 测试天线 | PCS | 1 |
| 5 | 接地鱼夹线 | PCS | 1 |
| 6 | 保修卡 | PCS | 1 |
| 7 | 音频负载( 耳机 ) | PCS | 1 |
| 8 | 转接头(BNC-KK) | PCS | 1 |
| 9 | 小探针 | PCS | 3 |
| 10 | BNC 电缆(30cm) | PCS | 1 |
跟踪信号发生器
跟踪发生器是一个特别的信号源。与频谱仪联用时，跟踪发生器产生一个信号，它的频率的跟踪频谱仪的调谐频率。它之所以能跟踪是由于它和频谱仪使用同一个压控振荡器（VCO），在频谱仪的所有扫频模式时它都能跟踪，这样，在全扫频时，跟踪发生器输出一个起到停的扫频。而0扫频时，输出简单的一个载波。跟踪发生器信号时由频谱仪的本振和跟踪发生器内部的固定频率锁相振荡器经混频器产生，频谱仪/跟踪发生器系统可有2种组态应用：开环式和闭环式。开环应用时，未知信号外加到频谱仪的输入端，而跟踪发生器的输出接去计数器，此组态是为了选择的、的和高灵敏度的测量频率，此时频谱仪应调谐到需要测试的频率而且置于0扫频状态。
在闭环组态时，跟踪发生器信号输出到被测量器件，而此器件的输出则接到频谱仪的输入，在此状态时，频谱分析仪/跟踪发生器变成一台自适应的、完整的（源检波和显示）扫频测量系统。内置的电平控制环路，使跟踪发生器的输出在整个频段内电平一致，这种形式的扫频测量系统可测频率响应（幅度对频率），袛是幅度的反射系数和回损，从回损或反射系数，就可算出驻波比SWR。个这个系统不能测量扫频相位和群延迟测量；然而，它的确可做到其他扫频系统做不到的事情，诸如扫频仪/网络分析仪，扫频仪/频谱仪，或者扫频仪/检波器示波器做不到的事。跟踪的意思是，每时每刻发生器的基波频率始终在频谱仪内产生或者跟踪发生器本身产生的，都不在频谱仪的通带之内，这样，仅仅跟踪发生器的基波在频谱仪示波管的屏幕上有显示。二次、三次谐波和互调产物都不在频谱仪调谐之内，所以他们都看不到。这样，即使在测量系统组成中产生了这些失真产物，在示波管显示上却被全部地清除。
1dB压缩点电平是按惯例定的，但它并不是就认为是动态范围的上限，另一方面，下限是频谱仪灵敏度，正如我们已知：是与（中频）带宽有关。最窄的可用带宽是受跟踪发生器剩余调频和介于频谱仪调谐频率和跟踪发生器输出信号之间的跟踪漂移，这几方面所限制。
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙经理
- 电话：0510-82031582
- 传真：0510-82031582
- 手机：18012391612
- QQ ：

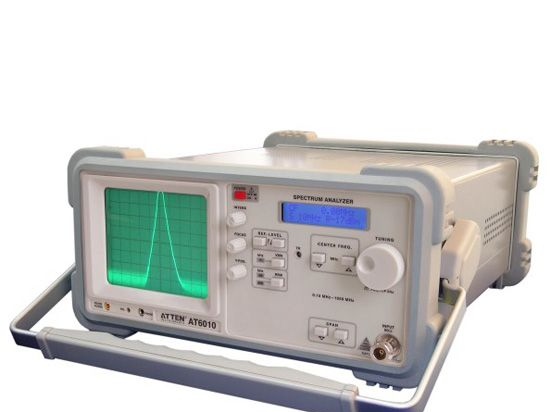

安泰信AT6010数字频谱分析仪
信息内容：电气信号分析对许多工程师和科学家来说是一个基本的问题。即使问题不是电气的，也依靠传感器将信号转换成电信号再分析其感兴趣的参数。各种的物理量变换到电气信号后，有多种仪器可对它们进行时间和频率二种领域的分析。 传统观察电气信号是用一台示波器在时域内观察。时域是针对电信号的特性：恢复时间和相位上的关系。然而，并非所有电路的特性都可用时间域来完全表征。电路元件，如放大器，振荡器，混频器，调制器，检波器和滤波器，的表征其特性的是频响数据。用频率域来观察可得结果。为测量频域就需要鉴别出各频率组成并可对各频率分量电平读数的仪器。仪器之一就是频谱仪。它能在示波管屏幕上用图显示相对于频率的电压或功率。 在时域里，信号的所有频率分量都总合在一起。在频域范围，复合信号的各频率都分隔开，并且每个频率的功率电平都被显示出来。频域即是相对于频率的幅度的图示。频域包含了时域不能表示的信息，所以频谱仪比起示波器来说有某些优点。 频谱仪比起示波器来讲对低电平的失真具有更高的灵敏性。正弦波可从示波器上看到（时域），但是在频域里，可以看到其谐波失真。高的灵敏度和宽的动态范围也使频谱仪得以测量低电平调制。可测量调...

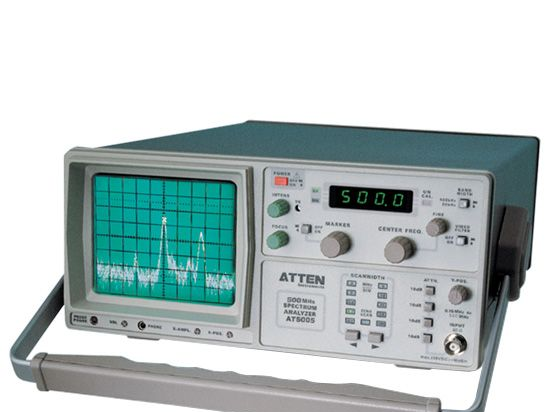

安泰信AT5005频谱分析仪
