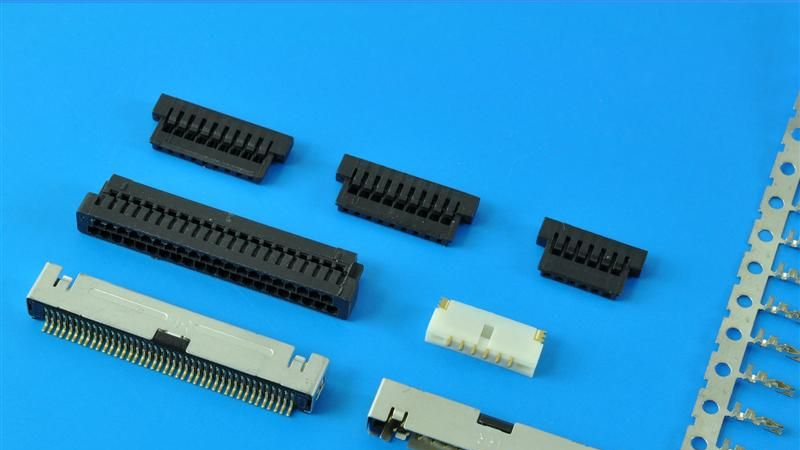

供应HRS DF19 胶壳 端子 针座 连接器
| 价 格： | 面议 | |
| 型号/规格： | DF19 | |
| 品牌/商标： | HR（鸿儒） |
【产品参数】
SPECIFICATION:
●Current rating:1A AC,DC
●Voltage rating:100V AC,DC
●Temperature range:-25℃~+85℃
●Insulation resistance:500MΩ/Min
●Withstanding voltage:500V AC/minute
●Contact resistance:30mΩ/Max
【连接器的定义】
- 连接器是一种电机系统，其可提供可分离的界面用以连接两个次电子系统，并且对于系统的运作不会产生不可接受的作用。 定义中关键词是”电机系统”，”可分离的”和”不可接受的作用”。 连接器是一种电机系统是因为，它是通过机械方法产生的电性连接。如将要讨论到的，机械式弹簧的偏向会在配合的两部分间产生一个力量，这就使得接口配合面之间产生金属性接触。应用连接器在首要地方的原因是配合接口具有可分离性。可分离性的需要性具有很多的原因。它可以使得独立地制造部份或子系统而装配可在一个主要的地方进行。可分离性也可以使得零件或子系统的维护或升级不必修改整体个系统。可分离性得以应用的另一个原因是可携带性和支持外围设备的扩展。 另一方面，定义中的可分离性引入了一个额外的子系统间的界面，此界面不能引入任何”不可接受的作用”，尤其是在系统的特性上不能受电讯的影响，这些影响包括如不可接受的扭曲变形和系统间的信号退化，或者是通过连接器的电源损失，以毫伏损失计算的电源损失，将会成为功能性的主要设计标准，因此主机板的电力需求也将增加。 可分离性的需求和”不可接受性”的限度要由连接器的应用而定。可分离 4 性包括配合周期的数目，配合周期是指连接器在不影响其性能必须提供的，以及与另一连接器相配合所必需的作用力。典型的配合周期需求其范围从内部连接器的几十个周期到外围设备的几千个周期，比如 PCMCIA 型连接器。由于电路或功能的数量以及连接器互相连接的增加，配合力量的需求变得更加的重要。为了提供更多的功能性，连接器上端子的位置也必须要增加，这样就导致了更高的连接器配合力量。由连接器的使用和功能而定，其端子数从几十到上千不等。
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨会丽
- 电话：0769-85449875
- 传真：0769-85846797
- 手机：13922923947
- QQ ：
供应JAE FIX1.0系列仿品胶壳 端子 针座 连接器
信息内容：dzsc/19/4495/19449503.jpg SPECIFICATION: ●Current rating:1A AC,DC ●Voltage rating:200V AC,DC ●Temperature range:-25℃+85℃ ●Insulation resistance:100MΩ/Min ●Withstanding voltage:500V AC/minute ●Contact resistance:40mΩ/Max 【连接器的分类】 由于连接器的结构日益多样化，新的结构和应用领域不断出现，试图用一种固定的模式来解决分类和命名问题，已显得难以适应。尽管如此，一些基本的分类仍然是有效的。 1．互连的层次 根据电子设备内外连接的功能，互连（interconnection）可分为五个层次。 ① 芯片封装的内部连接 ② IC封装引脚与PCB的连接。典型连接器IC插座。 ③ 印制电路与导线或印制板的连接。典型连接器为印制电路连接器。 ④ 底板与底板的连接。典型连接器为机柜式连接器。 ⑤ 设备与设备之间的连接。典型产品为圆形连接器。 第③和④层次有某些重迭。在五个层次的连接器中，市场额的是第③和第⑤层次的产品，而目前增长最快的是第③层...
供应JAE FI-S端子线束连接器
信息内容：SPECIFICATIONS: ●Current rating: 1A AC, DC ●Voltage rating:200V AC,DC ●Temperature range: -25℃ ~ +85℃ ●Insulation resistance: 100MΩ/ min. ●Withstanding voltage: 500V AC/ minute. ●Contact resistance: 40mΩ/ max. -------------------- 线对板连接器有何独特之处？ 系统和电子设备中的印刷电路板接收/发送信号的输出功率时，需要与基片外部进行连接。很多情况下，印刷电路板和基片之间存在一定距离，需要电线来连接。长距离连接可以通过将电线焊锡至基片来实现。不过出于对功能性的考虑，通常使用多针线对板连接器来连接。 线对板连接器的结构很简单：将电极（触点）放置在外壳（胶壳）中。触点有两种类型：棒状或片状的“插头”和“插座”。把插头完全挤进插座中并覆盖，实现“配对”。（图1）一般来说，插座与电线相连，插头与基片相连，但这可以视乎用法而对调。电线和触点的连接一般使用“压力接合”技术实现，比如压接式端子。连接电线和触点也可以使用“压力焊接”。压焊技术用于低电流连接，以简单地把绝缘线连接到触点的方式，允许全面连接。这种...
