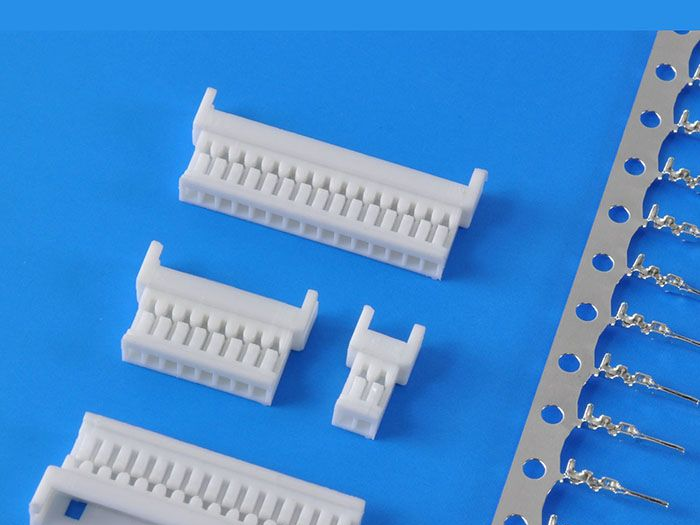

供应JAE FI-S端子线束连接器
| 价 格： | 面议 | |
| 型号/规格： | JAE FI-S | |
| 品牌/商标： | JAE（日本航空电子） |
SPECIFICATIONS:
●Current rating: 1A AC, DC
●Voltage rating:200V AC,DC
●Temperature range: -25℃ ~ +85℃
●Insulation resistance: 100MΩ/ min.
●Withstanding voltage: 500V AC/ minute.
●Contact resistance: 40mΩ/ max.
--------------------
系统和电子设备中的印刷电路板接收/发送信号的输出功率时，需要与基片外部进行连接。很多情况下，印刷电路板和基片之间存在一定距离，需要电线来连接。长距离连接可以通过将电线焊锡至基片来实现。不过出于对功能性的考虑，通常使用多针线对板连接器来连接。
线对板连接器的结构很简单：将电极（触点）放置在外壳（胶壳）中。触点有两种类型：棒状或片状的“插头”和“插座”。把插头完全挤进插座中并覆盖，实现“配对”。（图1）一般来说，插座与电线相连，插头与基片相连，但这可以视乎用法而对调。电线和触点的连接一般使用“压力接合”技术实现，比如压接式端子。连接电线和触点也可以使用“压力焊接”。压焊技术用于低电流连接，以简单地把绝缘线连接到触点的方式，允许全面连接。这种方法虽然方便，但耐久性也许因此降低。以上两种技术可以避免焊锡技术造成的过热，保护连接不受到损害。此外，气密连接区域由于不会暴露在空气之中，可以保持连接稳定。
线对板连接器有何独特之处？
- 所属城市：广东 东莞
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨会丽
- 电话：0769-85449875
- 传真：0769-85846797
- 手机：13922923947
- QQ ：
供应HRS DF14系列仿品连接器
信息内容：SPECIFICATIONS: ●Current Rating:1A AC,DC ●DiVoltage Rating:150V AC,DC ●Temperature Range:-25℃~+85℃ ●Contat resistance:30mΩ/max ●Insulation Resistance:500mΩ/min ●Withstanding Voltage:500V AC/Minute ------------------- 线对板连接器的特点 外观采用不锈钢丸抛砂处理，具有气密性好、外观美观等特点 板和电线连接，实现了线对板和品种板到...线槽区。 小间距、超薄料，高精度；表面处理根据客户的需要 原创]AMP线对板连接器极具灵活性与经济性....原创]泰科LED线对板连接器 你应该了解更多. 电子推出的LED 和板对板连接器。
供应MX 1.25空接（MX 51047）端子线束连接器
信息内容：SPECIFICATIONS: ●Current rating: 1A AC, DC ●Voltage rating: 125V AC,DC ●Temperature range: -25℃ ~ +85℃ ●Insulation resistance: 100MΩ/ min. ●Withstanding voltage: 250V AC/ minute. ●Contact resistance: 20mΩ/ max. ------------------- 线束连接器发展史 连接器产品肇始于二次大战期间，主要应用于军工企业，随着2战结束，就连接器及线束的供应量来说，目前市场处于供大于求的状况。我国通用连接器与线束在汽车领域的应用与发展，已经有50多年的历史。 PCB连接器的工作原理 其工作原理为：通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。 PCB连接器的工业环境 PCB上的金焊区降低PCB板边...在工业环境中，运用压入配合技术生产的连接器可以保持稳定，可以直角P...
