供应ZW7-40.5户外柱上高压真空断路器

价 格: 5000.00
型号/规格:ZW7-40.5-1250-31.5
品牌/商标:上高


ZW7-40.5型户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构,可以远控电动分、合闸,也可就地手动储能,手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求。并满足IEC-56《交流高压断路器》国际电工委员会标准的要求。ZW7-40.5系列户外高压真空断路器,主要用于户外35KV输变电系统的控制与保护,也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式;上瓷瓶内装真空灭弧室,下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。微产品微产品

ZW7-40.5型号规格及壳体材质有;
铁壳/不锈钢ZW7-40.5/630-20
铁壳/不锈钢ZW7-40.5/630-25
铁壳/不锈钢ZW7-40.5/1250-20
铁壳/不锈钢ZW7-40.5/1250-25
铁壳/不锈钢ZW7-40.5/1250-31.5
铁壳/不锈钢ZW7-40.5/1600-31.5
铁壳/不锈钢ZW7-40.5/2000-31.5
ZW7-40.5工作原理;
该断路器结构为瓷瓶支柱式,上瓷瓶为灭弧室瓷瓶,内装真空灭弧室,下瓷瓶为支柱瓷柱,三相瓷瓶共装在一个结构箱上,灭弧室动端通过拐臂、绝拉杆与弹簧机构的输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
ZW7-40.5真空管介绍;
断路器配所配用真空灭弧室,具有极高的真空度,由于灭弧室触头为CuCr50材料,采用杯状纵磁场结构,因而具有开断容量大、绝缘水平高、灭弧能力强、寿命长、体积小等特点和维护简单、无爆炸危险、无污染、噪音低等优点。真空灭弧室装在上瓷瓶内,不但避免了冲油及充SF6气体带来的诸多弊端,而且使检修和维护更为方便,在灭弧室与瓷瓶之间用绝缘材料硅酯填充,解决防凝露问题,该绝缘材料具有良好的绝缘性能、耐老化、耐室外、而高温等特点。

ZW7-40.5互感器介绍;
本产品可内配LZZBJ4-40.5型电流互感器,外形如图2所示。
电流互感器为穿心浇注式,安装在下瓷瓶内,在电流互感器和下瓷瓶内也用绝缘硅酯填充,用来解决绝缘及凝露问题。断路器最多可装三只电流互感器,每只电流互感器最多可包括四个线圈,其中两个用于测量,两个用于保护。电流变比可根据用户要求选择100~2000/5等。电流互感器精度高,输出容量大等特点。
本厂可根据用户需求,设计制造特殊CT,如准确级为10P20、5P20级或0.2S级、0.1级;额定负载阻抗加大;额定二次电流为1A等,各种具体技术参数可通过协商解决。

ZW7-40.5出厂说明;
工厂装配好的断路器在出厂前都要进行完整性检验,并按国家标准1984-2003及产品的技术条件进行严格的出厂试验,以确保出厂的每台断路器结构和功能的正确性。
ZW7-40.5断路器在出厂前所有技术参数均已严格按国家标准和技术规范调整好,在安装及使用前不需做任何调整工作微产品微产品微产品dzsc/19/4443/19444347.jpg

乐清市上高电气有限公司
公司信息未核实
  • 所属城市:浙江 温州
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李亚军
  • 电话:0577-62899766
  • 传真:0577-62899767
  • 手机:13757772842
  • QQ :QQ:1626284683
公司相关产品

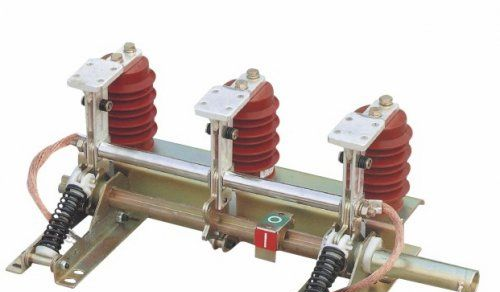

供应JN15-12高压接地开关产品
