GW4-35
GW4-35、35D、35DW型户外高压隔离开关,适用于交流50Hz,额定电压35KV的电力系统中,作为有电压无负荷情况下,分断与闭合电路的开关设备使用.
隔离开关为双柱式结构,制成单极形式.借助连杆组成三极联动的隔离开关.隔离开关由底座、绝缘支柱及导电部分组成.每极有两个瓷瓶,分别装在底座两端轴承座上,以交叉连杆连接,可以水
平旋转.导电刀闸分成两半,触头接触处是在两个瓷柱的中间,分别固定在支柱瓷瓶的顶上.当操动机构操作时,带动两个绝缘支柱中的一个绝缘支柱转动90°,另一个绝缘支柱由于连杆传动也同
时转动90°,于是刀闸便向同一侧方向分闸或合闸.接地刀闸是在垂直面(主刀闸在水平面)上运动的,它和主刀闸的联锁是通过本体的机械联锁或操动机构的联锁来实现的.
隔离开关有单接地,双接地和不接地三种形式,接地开关和主刀之间有机械联锁.
型号及其含义
使用环境条件:
+海拔不超过3000m;
+环境温度上限为+40℃,下限-25℃;
+风速不超过35m/s;
+无导电或起化学作用气体和蒸汽的场所;
+无火灾、爆炸危险的场所(污秽等极不超过Ⅲ极);
+地震烈度不超过8度。

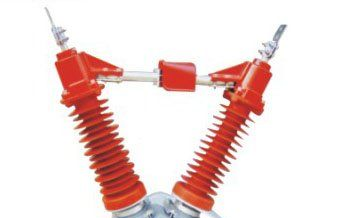

GW5-35/630 GW5-35D/630A GW5-35DW/630A GW5-35/1250A GW5-35D/1250A微产品 GW5-35DW/1250A GW5-35/2000A GW5-35D/2000A GW5-35DW/2000A GW5-63/630A GW5-63D/630A GW5-63DW/630A GW5-63/1250A GW5-63D/1250A GW5-63DW/1250A GW5-126/630A GW5-126D/630A GW5-126DW/630A GW5-126/1250A GW5-126D/1250A 微产品 GW5-126DW/1250A GW5-35、GW5-72.5、GW5-110GW(D)系列户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备,额定电流:630A、1250A、 1600A、2000A、4000A,供在有电压无负载时分、合电 路之用,以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。隔离开关分为一般型、防污型和特殊型三种:快分型产品与JW1型接地短路器联合使用,可代替 终端变压器高压侧的断路器;防污型产品瓷瓶爬电比距为2.5厘米/千伏;特殊型产品分为倒装、侧装和倾斜25°三种安装方式。附装接地开关分单接地,双接地两种。接地开关按承受的短路 电流能力又分Ⅰ Ⅱ Ⅲ型。 二、使用条件: + 海拔:不超过3000m;+ 周围空气温度:上限40℃,下限- 25℃;+ 风速不超过35m/s;+ 地震烈度不超过8度;+ 污秽等级...

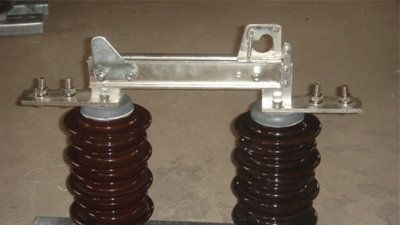

GW9-10户外高压隔离开关微产品 GW9-10/400A GW9-10/630A GW9-10/1000A GW9-10/1250A GW9-10/400A新 GW9-10/630A新 GW9-10/1000A新 户外高压隔离开关 GW9-10/200A GW9-10/400A GW9-10/630A GW9-10/1000A GW9-10/1250A HGW9-15/400A HGW9-15/630A GW9-10/400A新 GW9-10/630A新 GW9-10/1000A新微产品 GW9-10/15型隔离开关是三相交流50赫兹的户外高压电器,用于输配电线路上开断与闭合无负载而有电压的线路。 GW9-10W系列交流高压隔离形状是在GW9-10系列开关的基础上派生的防污型隔离开关,根据泄露比的不同分为I型和II型。适用于单相或三相交流50赫 微产品v 兹,额定电压10千伏的电力网络中,做为有电压无负载时合分电路之用。 GW9-10W系列隔离开关具有良好的防污能力,其泄露比I型为3.2cm/Kv,II型为4.0cm/Kv,在污秽地区使用,可大大提高运行的安全可靠性。 GW9—15型户外高压隔离开关系单相交流50赫兹高压开关设备,用于额定电压为15KV的电力系统中,作为有电压负荷时分合电路之用。本开关用绝缘棒 厂家承诺:2天发货,5天包退,7天包换,一年保修。 主要销售渠道: 浙江 上海 天津 辽宁 云南 广西 广东 安徽 北京 新疆 重庆 湖...
