产品名称：

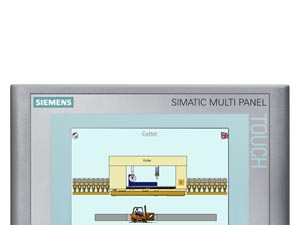

西门子MP377 12寸触摸屏



产品型号：

6AV6644-0AA01-2AX0



产品价格：电议



产品图片：

dzsc/19/4421/19442129.jpg



产品概述：

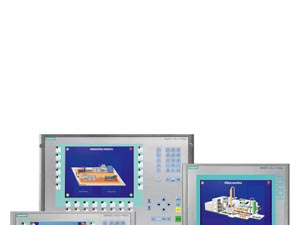

与操作面板一样，Multi Panels（MP）用于本地计算机操作和监控

通过安装附加的 Windows CE 应用程序可扩展其功能（Multi Panel 和面板选件）

SIMATIC MP 377单元，基于Windows CE，集操作员面板的坚固耐用性与PC环境的灵活性于一身。

使用选件可以将 PLC 功能直接集成到 MP 377 平台中

像素式图形 12.1" 或 15" 或 19" TFT 显示屏，彩色（64 色）



产品特点：



全集成自动化(TIA) 的集成组件：
提高生产率，最小化工程与组态成本，降低寿命周期成本

通过以下选项可进行模块化扩展：

• PLC SIMATIC WinAC MP 2007 软件
• WinCC flexible/Sm@rtAccess，用于不同 SIMATIC HMI 系统间通讯
• WinCC flexible/Sm@rtService，用于通过企业内网/ Internet 实现机器/设备远程维护和维修
• WinCC flexible/OPC-服务器，用于与各种生产商的应用程序进行通讯
• MS 小型 Internet Explorer 6.0（已包含在供货范围内）
• MS 多媒体播放器（已包含在供货范围内）
• MS Viewer，用于 Word, Excel 和PDF 文件（已包含在供货范围内）



产品应用：

直接在现场操作和监控机器和系统时，可使用多功能面板 SIMATIC MP 377 – 不论是制造业、过程工业还是楼宇自动化领域，均可使用。可用于的分支和应用中，可使用 Multi Panel 选件扩展其应用，如通过 Microsoft Pocket Internet Explorer 显示 HTML 文档。

Windows CE 提供了在恶劣工业环境中使用的基本前提条件。无硬盘和无风扇设计使其可以在具有高振动力和抗灰尘要求而限制 PC 使用的地方使用短引导时间使得 Multi Panel 可以快速开始工作。

采用不锈钢材质的 Multi Panel 15" 触摸式前面板的还针对需要该前面板的行业进行了专门设计。用户可以对前部进行消毒，不会影响食品质量（假设定期清洗）。可使用压力为 1 bar 的 100 l/min 加压水束距离 2.5 到 3 米进行清洗。液体从前面板自动流出。



产品设计：



• 具有较小安装深度的紧凑型设计
• 产品可以防各种油, 油脂和标准的清洁剂侵蚀
• 防护等级 IP65/NEMA 4x/NEMA 12（前面）或 IP20 （后面）
• 插头型接线端子，用于连接到 24 V DC 电源
• 接口：
  • RS 485/422 接口用于过程连接（MPI, PROFIBUS DP 12 Mbit/s）
  • USB 接口，用于鼠标、打印机、条码阅读器和/上载组态
  • 以太网（TCP/IP），用于与上位 PC 交换数据，连接网络打印机及/上传组态，连接控制链路到 SIMATIC S7
• 用于一个紧凑型闪存卡的插槽 (CF 卡)
• SD/多媒体卡插槽
• WinAC MP 377 数据的非易失性内存（数据、计时器、计数器和位存储器）



产品功能：

过程参数显示和修改

功能键（用于 MP 377 12" 按键）

用于直接初始化功能和动作。在功能键上最多可以同时配置 16 种功能。功能键可以直接用做 PROFIBUS DP 的输入外设。

过程显示：

• 矢量图形（各种线条与表面对象）
• 对象的动态定位以及对象的动态显示/隐藏
• 象素图形显示，曲线和条形图显示
• 一个曲线域中可显赤多达 8 条曲线；
  具有分页和缩放功能的曲线图形可访问历史，可灵活选择显示时间；
  读取规则以确定当前值，并将其显示在表格中
• 丰富的符号库（SIMATIC HMI 符号库）
• 屏幕对象：滑块、量规、时钟
• 使用计时器进行周期性功能处理



产品参数：

dzsc/19/4421/19442129.jpg

产品描述 SIMATIC MP 377 12" TOUCH 产品生命周期 dzsc/19/4421/19442129.gif dzsc/19/4421/19442129.gif dzsc/19/4421/19442129.gif dzsc/19/4421/19442129.gif 准许供货 产品停产阶段 产品取消 产品停止供货 2007-09-20 2012-10-01

一般信息
用户自定义配置	否
显示
显示屏规格	TFT
屏幕对角线	12.1 in
尺寸	12.1 英寸 (246 mm x 184.5 mm)
显示屏类型	TFT, 65536 色
颜色类型	颜色
分辨率（像素）
水平图像分辨率	800
垂直图像分辨率	600
分辨率（宽 x 高，单位：像素）	800 x 600
背光灯
MTBF 背景照明（温度为 25 °C 时）	约 50000 h
操作元件
操作元件	触摸屏
可操作性	触摸屏
鼠标/键盘/条形码读取器的接口	USB/USB/USB
键盘字体
带有 LED 的按键	否
数字输入和字母输入	是/是
十六进制键盘	是
触摸屏
触摸屏	模拟，阻性
电源电压
电源电压	DC 24 V
输入电流
额度电流	1.5 A
功率
功率	36 W
存储器
类型	闪存/RAM
用于用户数据的可用存储器	用于用户数据的 12288 kb 可用存储器/选配的 12288 kb 附加存储器
时间
时钟
类型	硬件时钟，已缓冲，可同步
接口
接口	1 x RS422，1 x RS485，2 x 以太网 (RJ45)
RS 485 接口数量	1
USB 接口	2 x USB
CF 卡插槽	1 x CF 卡插槽
多媒体卡插槽	1 x 多媒体卡插槽
工业以太网
工业以太网接口	2 x Ethernet (RJ45)
协议
PROFIBUS	是
MPI	是
协议（以太网）
TCP/IP	是
协议（终端连接）
Sm@rtServer	是
EMV
依据 EN 55 011 标准抑制无线电干扰辐射
无线电辐射干扰符合 EN 55 011（临界值等级 A）	是
防护等级和防护类别
正面	IP65，NEMA 4，NEMA 12 （在已安装状态中）
防护等级 (EN 60529)	IP20
IP（正面）	IP65
NEMA	NEMA 4, NEMA 12
背面	IP20
标准、许可、证书
认证	CE, FM Class I Div. 2，cULus，防爆 22 区，C-TICK，NEMA 4，NEMA 12
FM Class I Div. 2	是
EMV	本产品设计用于工业领域。如果用于居民区，必须依据 EN 55011 标准的限制等级B 抑制无线电干扰辐射。 更多信息请参见用户文献。
适用于安全功能	否
在防爆区域使用
防爆区 22	是
环境要求
无外部通风时的允许倾斜角度	+/- 35 °
存放/运输温度
运输，存放	-20 °C 至 +60 °C
相对湿度
相对空气湿度	90 %
操作系统
操作系统	Windows CE
组态
消息显示	是
带有报文系统（包括缓冲器和应答器）	是
过程值显示（输出）	是
可规定过程值（输入）	是
方案管理	是
组态软件
STEP 7 Basic (TIA Portal)	否
STEP 7 Professional (TIA Portal)	否
WinCC flexible Compact	否
WinCC flexible Standard	是
WinCC flexible Advanced	是
WinCC Basic (TIA Portal)	否
WinCC Comfort (TIA Portal)	是
WinCC Advanced (TIA Portal)	是
WinCC Professional (TIA Portal)	是
组态工具	2007 以上版本的 WinCC flexible Standard（单独涉及）
2. 组态包	WinCC flexible Standard
版本	版本 2007
组态工具	WinCC flexible
类型	Standard
语言
在线语言
联机/运行时间语言数量	16
语言
每个项目的语言	32
WinCC 下的功能性 (TIA Portal)
库	是
任务计划器	是
帮助系统	是
每个信息文本的字符数	70
带有报文系统（包括缓冲器和应答器）
消息类别数量	32
消息数量	4000
位消息	是
模拟消息	是
位消息数量	4000
模拟消息数量	200
报警 S 报文发送方法	是
系统消息 HMI	是
PLC 系统消息	是
更多系统消息（SIMATIC S7、Sinumerik、Simotion...）	是
消息长度（单位：字符）	80
行	1
每条消息的过程值数量	8
消息指示器	是
个/一个值	是
配方
配方数量	500
每个配方的数据集	1000
每个数据集的条目	1000
配方存储器	128 kb 集成闪存，可扩展
变量
每台设备的变量数	4096; 版本以上用 WinCC flexible 2008 组态
每幅图像的变量数	400
变量数量	2000
初始值	2048
临界值	是
多路复用	是
结构	是
日期和时间类型	2048
画面
可组态的图片数量	500
窗口/默认	是
可组态的启动图像	是
通过 PLC 选择图像	是
PLC 中的图像编号	是
图片对象
文本对象	30000 个文本元素
每幅图像的域	400
日期/时间域	400
跳回	是
图形对象	位图，图标，矢量图
图标	2000
复杂图片对象
状态/控制	在 SIMATIC S7 中
动态对象	曲线图，条形图，幻灯片，模拟显示，隐藏式按键
每个项目的对象数量	2000
每幅图像的数量	20
方法	走向/断面
临界值线	是
每幅图像的条数	20
临界值线	是
字母数字域	300
每幅图像的字母数字域	400
数字域	2048
每幅图像的数字域	400
密码域	2048
每幅图像滚动条数量	20
每幅图像的模拟显示数量	20
每个项目的可见开关数量	400
每幅图像的可见开关数量	400
每幅图像的不可见开关	400
每个项目的状态开关数量	400
每幅图像的状态开关按钮	400
每个项目的选择开关数量	400
每幅图像的选择开关	400
每个项目的指示灯数量	400
每幅图像的指示灯	400
动态对象的属性
颜色改变	是
移动 X/Y	是
隐藏	是
列表
每个项目的文字列表数量	500
每幅图像的文字列表数量	400
每个文本列表的条目数量	256
每个项目的图形列表数量	500
每幅图像的图形列表数量	400
每个图形列表的条目数	256
归档
每台设备的文档数量	50
每个项目的测量位置数量	50
每个文档的条目数量	50000
消息档案	是
过程值档案	是
归档方式	长期档案，短期档案，报告档案，过程值档案
顺序档案	是
循环档案	是
存储器位置	CF 卡，SD/MMC 卡，以太网，USB 存储棒
CF 卡	是
以太网	是
数据存储格式	CSV 可读文件，如使用 MS Excel，MS Access
CSV	是
外部评估	可读，如使用 MS Excel、MS Access 等
档案大小	取决于扩展卡/棒上的可用存储器或网络驱动器硬盘的可用硬盘存储器
在线评估	关于曲线
关于曲线	是
