产品名称：

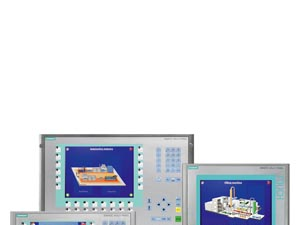

西门子MP277 10寸按键式面板

产品型号：

产品价格：电议

产品图片：

270/370系列

通过触摸屏或薄膜键盘进行操作的多功能面板的使用方式与用于操作员监控的面板相同。 另外，还可在多功能面板(MP)上安装附加应用程序，因而可以通过PLC WinAC MP软件在单一平台上集成进多个自动化任务。

通过触摸屏或薄膜键盘进行操作的 270 系列的多功能面板的使用方式与用于操作员监控的面板相同。多功能面板(MP)还可安装附加应用程序

SIMATIC MP 277

• SIMATIC MP 277单元，基于Windows CE，集操作员面板的坚固耐用性与PC环境的灵活性于一身。
• 点阵式图形 7.5" 或 10.4" TFT 显示屏，彩色（64k 色）
• MP 277 10" Key:
  38 系统功能键，其中有 36 个是自由组态和自由定义说明的功能键（28个带有LED）
  MP 277 8"按键式：
  36 系统功能键，其中有 26 个是自由组态和自由定义说明的功能键（18个带有LED）
  MP 277 8" 和 MP 277 10" 触摸屏:
  触摸屏（模拟/耐磨）
• MP 277 正面为不锈钢，因而满足食品与饮料等行业的高要求。
• 所有接口内置，例如 MPI、PROFIBUS DP、USB、以太网端口。

文本面板

用作仅用于显示的文本显示屏 (TD)，或用作通过薄膜键盘进行监控的操作员面板 (OP)。




70/170/270 系列面板

用于真实展示过程的单色图形显示屏（也可为彩色），可用作带有触摸屏的触摸式面板 (TP)，或用作带有薄膜键盘的操作员面板 (OP)。

dzsc/19/4421/19442135.jpg

产品描述 SIMATIC MP 277 10" 按键式多功能面板，带记忆内存10，4" TFT显示屏 6 MB用户内存组态.WINCC FLEXIBLE 2005标准 SP1 产品生命周期 dzsc/19/4421/19442135.gif dzsc/19/4421/19442135.gif dzsc/19/4421/19442135.gif dzsc/19/4421/19442135.gif 准许供货 产品停产阶段 产品取消 产品停止供货 2007-07-17 2012-10-01



一般信息
用户自定义配置	是
显示
显示屏规格	TFT
屏幕对角线	10.4 in
尺寸	10.4 英寸
显示屏类型	TFT, 65536 色
颜色类型	颜色
分辨率（像素）
水平图像分辨率	640
垂直图像分辨率	480
分辨率（宽 x 高，单位：像素）	640 x 480
背光灯
MTBF 背景照明（温度为 25 °C 时）	约 50000 h
操作元件
操作元件	薄膜型键盘
可操作性	按键
功能按键，可编程	36 个功能键，28 个带有 LED
鼠标/键盘/条形码读取器的接口	USB/USB/USB
键盘字体
带有 LED 的按键	是
可自由标记的薄膜按键	是
带 LED 的功能按键数量	28
多按键操作	是
多按键操作数量	2
数字输入和字母输入	是/是
多按键操作	是
电源电压
电源的电压类型	DC
处理器
处理器	ARM
处理器类型	ARM
存储器
类型	闪存/RAM
用于用户数据的可用存储器	6 MB 可用存储器，用于用户数据
主存储器
主存储器的存储容量，值	64 Mbyte
时间
时钟
类型	硬件时钟，已缓冲，可同步
硬件时钟（实时时钟）	是
缓存	是
可同步	是
接口
接口	1 x RS422, 1 x RS485, 1 x Ethernet (RJ45)
RS 485 接口数量	1
USB 接口	2 x USB
多媒体卡插槽	1 x 多媒体卡插槽
工业以太网
工业以太网接口	1 x Ethernet (RJ45)
防护等级和防护类别
正面	IP65，NEMA 4x（在已安装状态中）
IP（正面）	IP65
NEMA	NEMA 4x
背面	IP20
防护等级 (EN 60529)	IP20
标准、许可、证书
认证	CE, FM Class I Div. 2, UL, cULus, EX-Zone 22, NEMA 4x (Enclosure Type4X, Type 12)
cULus	是
FM Class I Div. 2	是
适用于安全功能	否
在防爆区域使用
防爆区 22	是
环境要求
安装位置	垂直的
无外部通风时的允许倾斜角度	+/- 35 °
运行温度
操作	0 °C 至 +50 °C
存放/运输温度
运输，存放	-20 °C 至 +60 °C
相对湿度
相对空气湿度	90 %
操作系统
操作系统	Windows CE
组态
消息显示	是
带有报文系统（包括缓冲器和应答器）	是
过程值显示（输出）	是
可规定过程值（输入）	是
方案管理	是
组态软件
STEP 7 Basic (TIA Portal)	否
STEP 7 Professional (TIA Portal)	否
WinCC flexible Compact	否
WinCC flexible Standard	是
WinCC flexible Advanced	是
WinCC Basic (TIA Portal)	否
WinCC Comfort (TIA Portal)	是
WinCC Advanced (TIA Portal)	是
WinCC Professional (TIA Portal)	是
组态工具	2005 SP 1 以上版本的 WinCC flexible Standard（单独涉及）
2. 组态包	WinCC flexible Standard
版本	版本 2005 SP 1
组态工具	WinCC flexible
类型	Standard
语言
在线语言
联机/运行时间语言数量	16
语言
每个项目的语言	32
WinCC 下的功能性 (TIA Portal)
库	是
任务计划器	是
帮助系统	是
每个信息文本的字符数	80
带有报文系统（包括缓冲器和应答器）
消息类别数量	32
消息数量	4000
位消息	是
模拟消息	是
位消息数量	4000
模拟消息数量	200
系统消息 HMI	是
PLC 系统消息	是
更多系统消息（SIMATIC S7、Sinumerik、Simotion...）	是
消息长度（单位：字符）	80
行	1
每条消息的过程值数量	8
确认组	是
消息指示器	是
个/一个值	是
配方
配方数量	300
每个配方的数据集	500
每个数据集的条目	1000
配方存储器	64 kb 集成闪存，可扩展
变量
每台设备的变量数	2048
每幅图像的变量数	200
变量数量	1000
初始值	2048
临界值	是
多路复用	是
结构	是
日期和时间类型	2048
画面
可组态的图片数量	500
窗口/默认	是
可组态的启动图像	是
通过 PLC 选择图像	是
PLC 中的图像编号	是
图片对象
文本对象	10000 个文本元素
每幅图像的域	200
日期/时间域	200
跳回	是
图形对象	位图，图标，矢量图
图标	1000
复杂图片对象
状态/控制	在 SIMATIC S7 中
动态对象	曲线图，条形图，幻灯片，模拟显示，隐藏式按键
每个项目的对象数量	1000
每幅图像的数量	10
方法	走向/断面
临界值线	是
每幅图像的条数	10
临界值线	是
字母数字域	300
每幅图像的字母数字域	200
数字域	2048
每幅图像的数字域	200
密码域	2048
每幅图像滚动条数量	10
每幅图像的模拟显示数量	10
每个项目的可见开关数量	200
每幅图像的可见开关数量	200
每幅图像的不可见开关	200
每个项目的状态开关数量	200
每幅图像的状态开关按钮	200
每个项目的选择开关数量	200
每幅图像的选择开关	200
每个项目的十进制开关数量	200
每幅图像的十进制开关	200
每个项目的指示灯数量	200
每幅图像的指示灯	200
