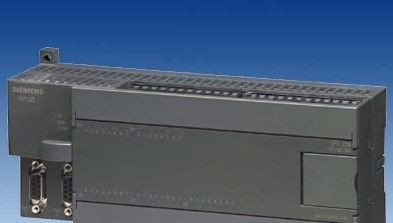

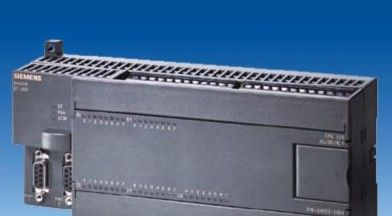

西门子PLC控制器CPU222CN
| 价 格： | 66.00 | |
| 型号/规格： | 6ES7212-1BB23-0XB8 | |
| 品牌/商标： | 西门子 |
西门子PLC控制器CPU222CN 西门子S7-200CPU222CN
S7-200CNPLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200CN具有极高的性能/价格比。
优势
S7-200CN色表现在以下几个方面：
1、极高的可靠性
2、极丰富的指令集
3、易于掌握
4、便捷的操作
5、丰富的内置集成功能
6、实时特性
7、强劲的通讯能力
8、丰富的扩展模块
S7-200CN在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。
top of page
功能与设计
CPU单元设计
集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。
不同的设备类型
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点
CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。
本机模拟量输入/输出点
CPU 224XP具有2个输入点，1个输出点。
中断输入
允许以极快的速度对过程信号的上升沿作出响应。
高速计数器
-CPU 221/222
4个高速计数器（30KHz），可编程并具有复位输入，2个独立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器
-CPU 224/224XP/226
6个高速计数器（30KHz），具有CPU 221/222相同的功能。
模拟电位器
CPU 221/222 1个
CPU 224/224XP/226CN
2路高频率脉冲输出（20KHz），用于控制步进电机或伺服电机实现定位任务。
实时时钟
例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。
EEPROM存储器模块（选件）
可作为修改与拷贝程序的快速工具（无需编程器），并可进行辅助软件归档工作。
电池模块
用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的超级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。
编程
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。 可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。
有两种不同型号的 PC/PPI 电缆：
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 （见下图）。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
CPU 222 CN 订货数据
| 订货数据 | 订货号 |
| CPU 222 CN | |
|
24V DC电源 24V DC输入 24V DC输出 |
6ES7 212-1AB23-0XB8 |
|
100～230V AC电源 24V DC输入继电器输出 |
6ES7 212-1BB23-0XB8 |
CPU 222 CN 技术规范
| CPU 222 CN DC/DC/DC | CPU 222 CN AC/DC/ 继电器 | |
| 物理特性 | ||
| 尺寸 (W X H X D) | 90 x 80 x 62 mm | 90 x 80 x 62 mm |
| 重量 | 270 g | 310 g |
| 功耗 | 5 W | 7 W |
| 存储器特性 | ||
| 程序存储器 | ||
| 在线程序编辑时 | 4096 bytes | 4096 bytes |
| 非在线程序编辑时 | 4096 bytes | 4096 bytes |
| 数据存储器 | 2048 bytes | 2048 bytes |
| 装备(超级电容) | 50小时/典型值(40°C时最少8小时) | 50小时/典型值(40°C时最少8小时) |
| (可选电池) | 200天/典型值 | 200天/典型值 |
| I/O特性 | ||
| 本机数字量输入 | 8 输入 | 8 输入 |
| 本机数字量输出 | 6 输出 | 6 输出 |
| 本机模拟量输入 | 无 | 无 |
| 本机模拟量输出 | 无 | 无 |
| 数字I/O映象区 | 256(128输入/128输出) | 256(128输入/128输出) |
| 模拟I/O映象区 | 32(16输入/16输出) | 32(16输入/16输出) |
| 允许的扩展 I/O 模块 | 2个模块 | 2个模块 |
| 允许的智能模块 | 2 个模块 | 2 个模块 |
| 脉冲捕捉输入 | 8 | 8 |
| 高速计数器 | ||
| 总数 | 4个 | 4个 |
| 单相计数器 | 4，每个30KHz | 4，每个30KHz |
| 两相计数器 | 2，每个20KHz | 2，每个20KHz |
| 脉冲输出 | 2个20KHz(仅限于DC输出) | 2个20KHz(仅限于DC输出) |
| 常规特性 | ||
| 定时器总数 | 256 个 | 256 个 |
| 1ms | 4 个 | 4 个 |
| 10ms | 16 个 | 16 个 |
| 100ms | 236 个 | 236 个 |
| 计数器总数 | 256(由超级电容或电池备份) | 256(由超级电容或电池备份) |
| 内部存储器位掉电保持 | 256(由超级电容或电池备份) | 256(由超级电容或电池备份) |
| 112(存储在EEPROM) | 112(存储在EEPROM) | |
| 时间中断 | 2个1ms分辨率 | 2个1ms分辨率 |
| 边沿中断 | 4个上升沿和/或4个下降沿 | 4个上升沿和/或4个下降沿 |
| 模拟电位器 | 1个8位分辨率 | 1个8位分辨率 |
| 布尔量运算执行时间 | 0.22 μs | 0.22 μs |
| 时钟 | 可选卡件 | 可选卡件 |
| 卡件选项 | 存储器、电池和实时时钟 | 存储器、电池和实时时钟 |
| 集成的通信功能 | ||
| 接口 | 1个RS-485接口 | 1个RS-485接口 |
| PPI,DP/T波特率 | 9.6,19.2和187.5kbaud | 9.6,19.2和187.5kbaud |
| 自由口波特率 | 1.2kbaud至115.2kbaud | 1.2kbaud至115.2kbaud |
| 每段电缆长度 | 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 | 使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米 |
| 未使用隔离中继器：50米 | 未使用隔离中继器：50米 | |
| 每段32个站，每个网络126个站 | 每段32个站，每个网络126个站 | |
| 站点数 | 32 | 32 |
| 主站数 | 是(NETR/NETW) | 是(NETR/NETW) |
| 点到点(PPI主站模式) | 共4个，2个保留 | 共4个，2个保留 |
| MPI连接 | (1个给PG，1个给OP) | (1个给PG，1个给OP) |
| 电源特性 | ||
| 输入电源 | ||
| 输入电压 | 20.4至28.8 VDC | 85至264 VAC(47至63Hz) |
| 输入电流 | 85mA(仅CPU，24VDC) | 40/20mA(仅CPU，120/240 VAC) |
| 500mA(负载，24 VDC) | 140/70mA(负载，120/240 VAC) | |
| 冲击电流 | 12A，28.8 VDC 时 | 20A，264 VAC 时 |
| 隔离(现场与逻辑) | 不隔离 | 1500 VAC |
| 保持时间(掉电) | 10ms，24 VDC 时 | 20/80ms，120/240 VAC时 |
| 保险(不可替换) | 3A，250V时慢速熔断 | 2A，250V时慢速熔断 |
| 24 VDC传感器电源 | ||
| 传感器电压 | L+减5V | 20.4至28.8 VDC |
| 电流限定 | 1.5A峰值，终端限定非破坏性 | 1.5A峰值，终端限定非破坏性 |
| 纹波噪声 | 来自输入电源 | 小于1V峰分值 |
| 隔离(传感器与逻辑) | 非隔离 | 非隔离 |
| 数字量输入特性 | ||
| 本机集成数字量输入点数 | 8 输入 | 8 输入 |
| 输入类型 | 漏型/源型(IEC类型1/漏型) | 漏型/源型(IEC类型1/漏型) |
| 额定电压 | 24 VDC，4mA典型值时 | 24 VDC，4mA典型值时 |
| 持续允许电压 | 30V DC | 30V DC |
| 浪涌电压 | 35V DC，0.5秒 | 35V DC，0.5秒 |
| 逻辑1信号(最小) | 15 VDC，2.5mA | 15 VDC，2.5mA |
| 逻辑0信号() | 5 VDC，1mA | 5 VDC，1mA |
| 输入延迟 | 可选(0.2至12.8ms) | 可选(0.2至12.8ms) |
| 连接2线接近开关传感器(Bero) | ||
| 允许漏电流 | 1mA | 1mA |
| 隔离(现场与逻辑) | ||
| 光电隔离 | 是 | 是 |
| 隔离组 | 500 VAC，1分钟 | 500 VAC，1分钟 |
| 高速输入速率 | 见接线图 | 见接线图 |
| 高速计数器逻辑1=15–30 VDC | ||
| 高速计数器逻辑1=15–26VDC | 20KHz(单相)，10KHz(两相) | 20KHz(单相)，10KHz(两相) |
| 同时接通的输入 | 30KHz(单相)，20KHz(两相) | 30KHz(单相)，20KHz(两相) |
| 电缆长度 | 所有 | 所有 |
| 屏蔽 | ||
| 500米(标准输入) | 500米(标准输入) | |
| 非屏蔽 | 50米(高速计数器输入) | 50米(高速计数器输入) |
| 300米(标准输入) | 300米(标准输入) | |
| 数字量输出特性 | ||
| 本机集成数字量输出点数 | 6 输出 | 6 输出 |
| 输出类型 | 固态-MOSFET(源型) | 干触点 |
| 额定电压 | 24 VDC | 24 VDC或250 VAC |
| 电压范围 | 20.4至28.8 VDC | 5至30 VDC或5至25 0VAC |
| 浪涌电流() | 8A，100ms | 5A，4s(10%工作率时) |
| 逻辑1(最小) | 20 VDC，电流 | - |
| 逻辑0() | 0.1 VDC，10KΩ负载 | - |
| 每点额定电流() | 0.75A | 2.0A |
| 每个公共端的额定电流() | 6A | 10A |
| 漏电流() | 10μA | - |
| 灯负载() | 5W | 30W DC；200W AC |
| 感性嵌位电压 | L+减48 VDC，1W功耗 | - |
| 接通电阻(接点) | 0.3Ω典型值(0.6Ω值) | 0.2Ω(新的时候值) |
| 隔离 | ||
| 光电隔离(现场到隔离) | 500 VAC，1分钟 | - |
| 逻辑到接点 | - | 1500 VAC，1分钟 |
| 电阻(逻辑到接点) | - | 100 MΩ |
| 隔离组 | 见接线图 | 见接线图 |
| 延时() | ||
| 断开到接通 | 2μs(Q0.0,Q0.1)，15μs(其它) | - |
| 接通到断开 | 10μs(Q0.0,Q0.1)，130μs(其它) | - |
| 切换 | - | 10ms |
| 脉冲频率() | 20KHz(Q0.0和Q0.1) | 1Hz |
| 机械寿命周期 | - | 10,000,000(无负载) |
| 触点寿命 | - | 100,000(额定负载) |
| 同时接通的输出 | 55°C时，所有的输出(水平安装) | 55°C时，所有的输出(水平安装) |
| 45°C时，所有的输出(垂直安装) | 45°C时，所有的输出(垂直安装) | |
| 两个输出并联 | 是，仅输出同组时 | 否 |
| 电缆长度() | ||
| 屏蔽 | 500 米 | 500 米 |
| 非屏蔽 | 150 米 | 150 米 |
