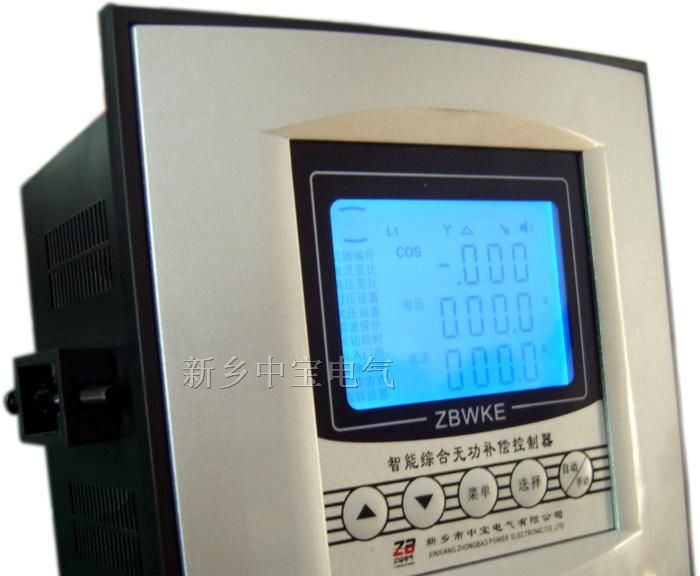

ZBWKN系列智能滤波补偿测控仪主要应用于三相四线制的配电网，适合需要低压电网运行状态监测和低压动态无功补偿等场合，监测配电变压器、配电线路运行状态和补偿电网无功。是实现变电站无人值守或老站改造的实用装置。

该装置集无功功率的连续、快速、同步补偿、有源滤波、平衡三相负载、消除电压闪变和电压波动等多种功能于一体，根据电网的参数控制无功补偿电容器组的自动投切。使电容器工作在状况，确保电压合格率达到规定的要求，有效减少无功损耗并保持系统功率因数在较高范围内。有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。

其采用16位单片微处理器芯片、交流采样技术、LCD中文显示、四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以直接连接电脑，进行联机操作。具有实时数据采集、电量计量、历史数据存储，故障报警、动态无功补偿等功能，支持运行状态就地显示，就地抄表和多种方式的远程抄表。

该装置在研制过程中，以高可靠性和实用性作为研究基础，充分汲取国内外这方面的经验，经过长期实践和改进，使装置具有可靠性强、自动化程度高、使用简单的特点。

主要技术参数及功能特点

1、基本功能
数据采集
三相电压/三相电流/三相功率因数
有功功率/无功功率/有功电度（可选）/无功电度（可选）
频率/谐波电压/谐波电流/谐波分析至15次
电压超上/下限/缺相
数据存储不少于3个月
数据管理
三相电压/电流/功率因数日值/最小值
三相有功功率/无功功率日值/最小值
谐波日值
补偿电容器投切次数/投入累计时间
电压超上/下限时间
数据通讯
实时监控
三相电压/三相电流/三相功率因数
有功功率/无功功率/有功电度（可选）/无功电度（可选）
谐波/频率
电容器投切状态/故障状态

累计数据
整点数据
三相电压/三相电流/三相功率因数
三相有功功率/三相无功功率
参数设置
电流互感器变比/电压互感器变比
电压上限/电压下限设置/时钟
电压谐波总畸变率超限
单相电容设置/三相电容设置
投入门限系数/切除门限系数
投切延时/滤波器投入次序
系统报警延时设置
通讯波特率/通讯串口和奇偶校验位
2、技术参数
基本参数
电源电压：AC220V±20%    50Hz±5%
取样电压：经PT转换电压不高于380V
取样电流：0~5A
本机功耗：≤15W
控制参数
灵敏度：50 mA
投入门限系数：0.5~1.2、步长0.1、出厂预置1.00
切除门限系数：(1.2-投入门限系数)×Qc
投切延时：20ms~999×20ms
过压保护：测量电压的100%~150%、步长1%、出厂预置130%
欠压保护：测量电压的50%~100%、步长1%、出厂预置80%
谐波电压超限：5.0%~30.0%、步长0.5%、出厂预置10%
输出接点：12路， 每路DC12V、60mA
测量精度
电压：优于0.5%　　　　　  电流：优于0.5%
功率因数：优于1%
无功功率：优于1.0%        有功功率：优于1.0%
无功电度：优于2.0%        有功电度：优于2.0%
通讯
物理接口：RS232、RS485
通讯规约：IEC870-5-101、CDT、MODBUS
波特率：1200bps、2400bps、4800bps、9600bps
采标
GB/T15576-1995、JB/T9663-1999、DL/T 721-2000、GB/T  15153.1-1998

3、特点

1）滤波补偿精度高

采用自动化控制手段，对滤波组件进行分级投切，保证在投入的过程中不放大谐波，按照谐波规律由小到大投入滤波器,由大到小切除滤波器。控制器前四级作为编码补偿采用优先投切方式控制多组电容器组进行集中分组精细补偿，改变了过去一次性整组投切电容方式，提高了补偿精度，彻底解决了欠补及无功倒送之问题，补偿范围可达：0.90~1.0。从而在优先保证电压合格基础上，调整无功缺量，使无功功率始终处于补偿状态，提高了电能质量，节约了电力能源。

2）在线升级功能

ZBWKN提供了JTAG接口可对设备进行在线升级功能，也可通过内部设定对软件进行自动升级。

3）监测功能多

集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。测量功能包括：电压（V）、电流（I）、功率（P、Q）、电能（WH、QH）、功率因数（COS￠）、频率（F）、谐波（%）及谐波棒图分析等功能。

4）极宽的动态输入范围

ZBWKN采用量程自动切换技术，提供5~220V/380V的 电压输入量程，0~5A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。

5）记忆

ZBWKN在电源掉电时，能够记忆所有的设定值、电能累加值、PT变比、CT变比、波特率、本机地址、测量参数。

6）多种接线方式

适用于多种接线方式：三相四线、三相四线平衡负载、三相三线、三相三线平衡负载。

7）数字化整定

所有参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，提高了整机的可靠性和稳定性，每个测量参数都可以调整，且不会对其它参数造成影响。

8）故障自动诊断

具有故障自动诊断功能，并将结果显示在屏幕上或通过串行口输出。

9）抗电磁干扰能力强

完善的电磁兼容性设计，具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。

10）密码保护

为了保证参数不被任意改动，本机还设置了密码功能，打开密码才能进入参数设置状态。

11）通讯功能

可通过RS232或RS485通讯口，与就地的计算机设备通讯或组网也可连接开放式结构的局域网络。通过MODBUS（CDT-101）通讯规约，在PC或数据采集系统上运行后台管理软件，对配电系统进行远程监控，及时反馈采集信息对事件做出处理和报警。
