QT电动装置，阀门电动装置，电动执行器，电动头型号规格
| 价 格： | 面议 | |
| 型号/规格： | QT60 | |
| 品牌/商标： | 上海蝶一 |
QT电动装置适用于蝶阀、球阀、旋塞阀和风门挡板等做90 °回转的阀门，可满足工业自动化控制管路各种要求。QT系列阀门电动装置，该系列装置具有高效率、低声级、体积小、使用寿命长等特点。可现场操作，也可远距离控制。用于发电厂、石化、贮油、化学、水处理、造纸、造船、高层楼房、水厂等。
特征
1、外壳：由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末粉层，耐腐蚀性强。
2、电机：采用SPG鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机。
3、手动结构：不通电时，扳动离合器手柄可进行手动操作。通电进，离合器自动复位。
4、位置指示器：指示器安装在中心轴上，可以观察阀门位置。并有指示灯（SLU）可供选择。
5、干燥器：用来控制温度，防止执行器内部水分凝固，保持内部电气高定位置。
6、限位开关：由凸轮机构来控制，简单的调整机构能并方便地设定位置。
7、扭距开关（除QT-1外）：可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）。
8、自锁：有自锁功能，防止反转，传动部分稳定可靠。
9、安装：底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行了加工，适应性强。可在垂直安装，也可以水平安装。
10、接线端子：线路布置紧凑合理，接线端子直径2.5mm，压力大，联接牢固。
11、蜗轮：采用凹轮设计，与蜗杆的接触面大，传输扭矩大，平稳且耐磨，使用寿命长。
12、PCU板：结构紧凑合理，将PCU板内置于机壳内。
技术参数
型号\项目
规格
输出转矩（N.m）
输出转速（r/min）
电机参数（单相、220V）
90°运行时间（S）
参考重量（kg）
参考功率（W）
额定电流（A）
QT1
QT06
60
0.9
15
0.25
17.5
9
QT09
90
25
0.30
10
QT2
QT15
150
0.7
40
0.80
20.6
12
QT19
190
40
0.80
13
QT3
QT28
280
0.6
40
0.80
26.3
17
QT38
380
60
1.20
18
QT50
500
90
1.60
19
QT4
QT60
600
0.5
90
1.60
29.3
22
QT80
800
180
3.20
23
QT90
900
180
3.20
23
QT100
1000
200
3.60
25
QT3X
QT120
1200
0.2
60
1.20
80
36
QT150
1500
90
1.60
38
QT4X
QT160
1600
0.17
90
1.60
90
48
QT200
2000
180
3.20
49
QT250
2500
180
3.20
49
QT300
3000
200
3.60
51
QT5
QT150
1500
0.17
90
1.60
86
68
QT200
2000
180
3.20
70
QT250
2500
200
3.60
70
QT系列防爆型产品防爆等级为d ⅡBT4。防护等级为IP67，自动调节型可接收和发送4～20mA电流信号。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 梅丽
- 电话：021-68685111
- 传真：021-59156397
- 手机：13601727665
- QQ ：

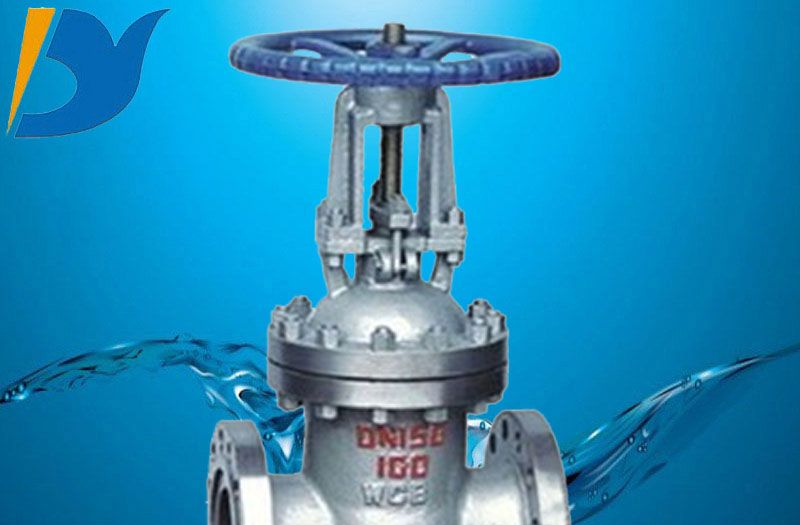

Z41H手动闸阀，手动闸阀电动执行器，手动闸阀连接尺寸
信息内容：闸阀概述，闸阀的操作方式有：手动、齿轮传动、电动、气动等。 适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。 二、Z41楔式闸阀 结构与特点 1、选材考究，符合国内外相关标准，材料的全面质量高。 2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。 6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。 三、Z41楔式闸阀 应用规范 设计与制造 GB/T12234 连接端尺寸 ...

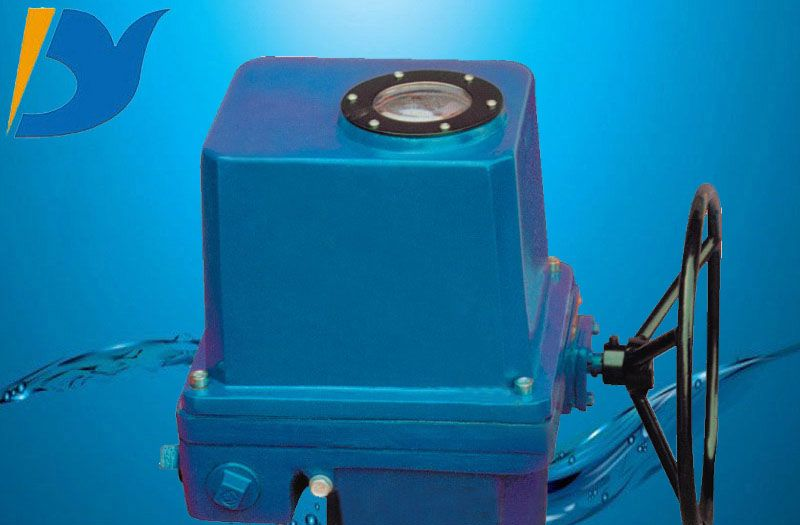

LQ系列电动执行器，LQ40-1，LQ80-1执行器，寻找采购商
