Z41H手动闸阀，手动闸阀电动执行器，手动闸阀连接尺寸
| 价 格： | 面议 | |
| 型号/规格： | Z41H | |
| 品牌/商标： | 上海蝶一 |
闸阀概述，闸阀的操作方式有：手动、齿轮传动、电动、气动等。 适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、Z41楔式闸阀 结构与特点
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
三、Z41楔式闸阀 应用规范
设计与制造
GB/T12234
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB79
检验与试验
JB/T9092
材 料
碳钢
GB/T12229
不锈钢
GB/T12230
标 志
GB/T12220
供 货
JB/T7928
阀体
阀盖
阀板
阀座
阀杆
填料
适用介质
适用温度 (≤℃)
WCB
WCB+D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCr5MO
ZGlCr5M0+ Stellite12
1Crl8Ni9+ Stellite6
25Cr2M01VA
柔性石墨
水、油品、蒸汽
550
ZGlCrl8Ni9Ti
Crl了Ni2
1Crl8Ni9+ Stellite6
1Crl8Ni9Ti
PTFE
硝酸类、碱类
200
ZG00Crl7Nil4M02
316L+ Stellite12
316L+Stel1ite6
316L
PTFE
尿素、甲铵液、磷酸
200
五、Z41楔式闸阀 主要外形尺寸、连接尺寸及质量
公称压力 PN(MPa)
公称通径 DN(mm)
标准值
参考值
L
D
D1
D2
D6
b
f
f1
Z-φd
Do
H
质量(kg)
1.6
15
130
95
65
46
14
2
4-φ14
120
220
4
20
150
105
75
55
14
2
4-φ14
140
256
6
25
160
116
85
65
14
2
4-φ14
160
276
6
32
180
135
100
78
16
2
4-φ18
180
280
7
40
200
145
110
86
16
3
4-φ18
200
300
18
50
250
160
125
100
16
3
4-φ18
240
358
29
65
265
180
145
120
18
3
4-φ18
255
415
32
80
280
195
160
135
20
3
8-φ18
280
435
46
100
300
215
180
155
20
3
8-φ18
320
500
63
150
350
280
240
210
24
3
8-φ23
360
675
134
200
400
335
295
265
26
3
12-φ23
400
818
192
250
450
405
355
320
30
3
12-φ25
456
970
273
300
500
460
410
375
30
4
12-φ25
500
1140
379
350
550
520
470
435
34
4
16-φ25
600
1280
590
400
600
580
525
485
36
4
16-φ30
720
1450
850
450
650
640
585
545
40
4
20-φ30
720
1580
910
500
700
705
650
608
44
4
20-φ34
720
1675
958
600
800
840
770
718
48
5
20-φ41
800
1990
1180
2.5
15
130
95
65
46
14
2
4-φ14
120
220
4
20
150
105
75
55
14
2
4-φ14
140
256
6
25
160
116
85
65
14
2
4-φ14
160
276
7
32
180
135
100
78
18
2
4-φ18
180
280
8
40
200
145
110
86
18
3
4-φ18
200
300
18
50
250
160
125
100
20
3
4-φ18
240
358
29
65
265
180
145
120
22
3
4-φ18
255
415
34
80
280
195
160
135
22
3
8-φ18
280
435
46
100
300
230
190
160
24
3
8-φ23
320
500
64
150
350
300
250
218
30
3
8-φ25
360
675
134
200
400
360
310
278
34
3
12-φ25
400
818
213
250
450
425
370
332
36
3
12-φ30
456
970
290
300
500
485
430
390
40
4
16-φ30
500
1140
399
350
550
550
490
448
44
4
16-φ34
600
1280
631
400
600
610
550
505
48
4
16-φ34
720
1450
900
450
650
660
600
555
50
4
20-φ34
720
1580
965
500
700
730
660
610
52
4
20-φ41
720
1675
1035
600
800
840
770
718
56
5
20-φ41
800
1990
1260
4．0
50
250
160
125
100
88
20
3
4
4-φ18
280
371
30
65
280
180
145
120
110
22
3
4
8-φ18
300
432
40
80
310
195
160
135
12l
22
3
4
8-φ18
320
455
52
100
350
230
190
160
150
24
3
4．5
8-φ23
360
551
82
150
450
300
250
218
204
30
3
4．5
8-φ25
400
708
153
200
550
375
320
282
260
38
3
4．5
12-φ30
450
885
262
250
650
445
385
345
313
42
3
4．5
12-φ34
560
1015
366
300
750
510
450
408
364
46
4
4．5
16-φ34
640
1160
563
350
850
570
510
465
422
4
5
16-φ41
640
1310
920
400
950
655
585
535
474
58
4
5
20-φ4l
720
1490
1350
500
1150
755
670
612
576
62
4
5
20-φ4l
800
2050
2000
6.4
50
250
175
135
105
88
26
3
4
4-φ18
280
402
35
65
280
200
160
130
110
28
3
4
8-φ18
300
450
43
80
310
210
170
140
12l
30
3
4
8-φ18
320
475
62
100
350
250
200
168
150
32
3
4．5
8-φ23
360
565
88
150
450
340
280
240
204
38
3
4．5
8-φ25
400
712
180
200
550
405
345
300
260
44
3
4．5
12-φ30
450
890
275
250
650
470
400
352
313
48
3
4．5
12-φ34
560
1030
408
300
750
530
460
412
364
54
4
4．5
16-φ34
720
1182
590
四、Z41楔式闸阀 主要零件材料及主要用途
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 梅丽
- 电话：021-68685111
- 传真：021-59156397
- 手机：13601727665
- QQ ：
LQ系列电动执行器，LQ40-1，LQ80-1执行器，寻找采购商
信息内容：“上海蝶一”系列 阀门电动装置LQ40-1，LQ80-1结构说明： 阀门电动执行器LQ40-1.LQ80-1 电动操作：电动机通过一级直齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能 使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2K-H行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴 工作。齿减速齿轮结构，具有自锁性能。 阀门LQ电动装置LQ40-1.LQ80-1 手动操作：转动手轮时，蜗杆带动静齿圈的外齿转旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，LQ执行器的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。 LQ40-1.LQ80-1产品用途 电动阀门驱动驱动能源电动执行机构LQ电动装置构采用变频减速,LQ电动装置运行速度是根据位置量变化的,给定与当前位置量值较大时,LQ电动装置以较快速度运行至给定值附近,然后以较慢速度到达给定点,1.调节精度值高2.避免对系统阀门的冲击,消除水锤效应.LQ电动装置可以实时显示电动执行机构的运行情况,实时显示当前力矩,实时显示当前位置.LQ电动装...

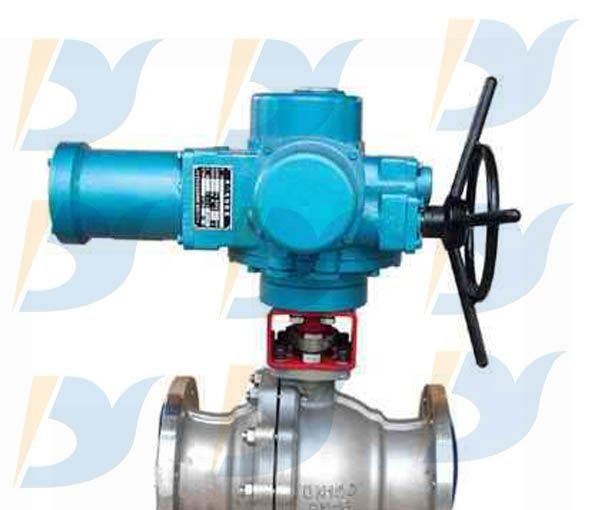

供应电动不锈钢球阀，性价比高，质量好
