知名MOS管型号 FNK06N02C
| 价 格： | 面议 | |
| 型号/规格： | FNK06N02C | |
| 品牌/商标： | FNK | |
| 封装形式： | TO-251 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 盒带编带包装 | |
| 功率特征： | 小功率 |
dzsc/19/4378/19437824.jpg
dzsc/19/4378/19437824.jpg
MOSFET的核心：金属—氧化层—半导体电容
金属—氧化层—半导体结构MOSFET在结构上以一个金属—氧化层—半导体的电容为核心（如前所述，今日的MOSFET多半以多晶硅取代金属作为其栅极材料），氧化层的材料多半是二氧化硅，其下是作为基极的硅，而其上则是作为栅极的多晶硅。这样子的结构正好等于一个电容器（capacitor），氧化层扮演电容器中介电质（dielectric material）的角色，而电容值由氧化层的厚度与二氧化硅的介电常数（dielectric constant）来决定。栅极多晶硅与基极的硅则成为MOS电容的两个端点。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉先生
- 电话：0752-7777240
- 传真：0752-7777695
- 手机：13380690588
- QQ ：

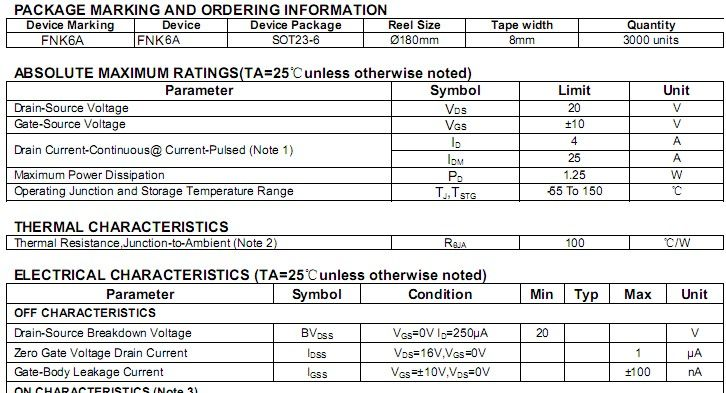

FNK6A MOSFET生产热销
信息内容：MOSFET的核心：金属—氧化层—半导体电容 金属—氧化层—半导体结构MOSFET在结构上以一个金属—氧化层—半导体的电容为核心（如前所述，今日的MOSFET多半以多晶硅取代金属作为其栅极材料），氧化层的材料多半是二氧化硅，其下是作为基极的硅，而其上则是作为栅极的多晶硅。这样子的结构正好等于一个电容器（capacitor），氧化层扮演电容器中介电质（dielectric material）的角色，而电容值由氧化层的厚度与二氧化硅的介电常数（dielectric constant）来决定。栅极多晶硅与基极的硅则成为MOS电容的两个端点。 dzsc/19/4378/19437834.jpg 当一个电压施加在MOS电容的两端时，半导体的电荷分布也会跟著改变。考虑一个p-type的半导体（电洞浓度为NA）形成的MOS电容，当一个正的电压VGB施加在栅极与基极端（如图）时，电洞的浓度会减少，电子的浓度会增加。当VGB够强时，接近栅极端的电子浓度会超过电洞。这个在p-type半导体中，电子浓度（带负电荷）超过电洞（带正电荷）浓度的区域，便是所谓的反转层（inversion layer）。 MOS电容的特性决定了MOSFET的操作特性，但是一个完整的MOSFET结构还需要一个提供多数载子（majority carrier）的源极以及接受...

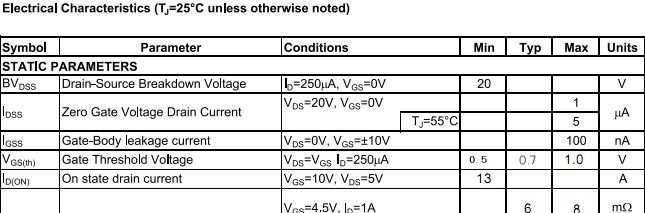

提供质量保证MOS管 FNK10N25E
信息内容：MOS英文全称为Metal-Oxide-Semiconductor即金属-氧化物-半导体，确切的说，这个名字描述了集成电路中MOS管的结构，即：在一定结构的半导体器件上，加上二氧化硅和金属，形成栅极。从结构上说，MOS管可以分为增强型(E型)和耗尽型（D型），它们的区别在于当Vgs为0时，增强型（E型）不存在导电沟道，耗尽型（D型）存在导电沟道，原因是E型的导通电压（阈值电压）Vth>0，D型的Vth<0。MOS管形成的电路通称为MOS电路，但又有不同，PMOS逻辑电路称为PMOS电路，NMOS逻辑电路称为NMOS电路，PMOS和NMOS共同组成的逻辑电路称为CMOS集成电路，MOS和BJT组成的电路称为Bi-CMOS集成电路。由于MOS管静态功耗几乎为0，所有的功耗都集中在开关转换的过程中，因此相对BJT而言，MOS管的功耗更低。因此，在现代工业设计中，MOS管主要用于数字逻辑电路中实现开关逻辑（0、1逻辑）。 dzsc/19/4394/19439456.jpg dzsc/19/4394/19439456.jpgdzsc/19/4394/19439456.jpg
